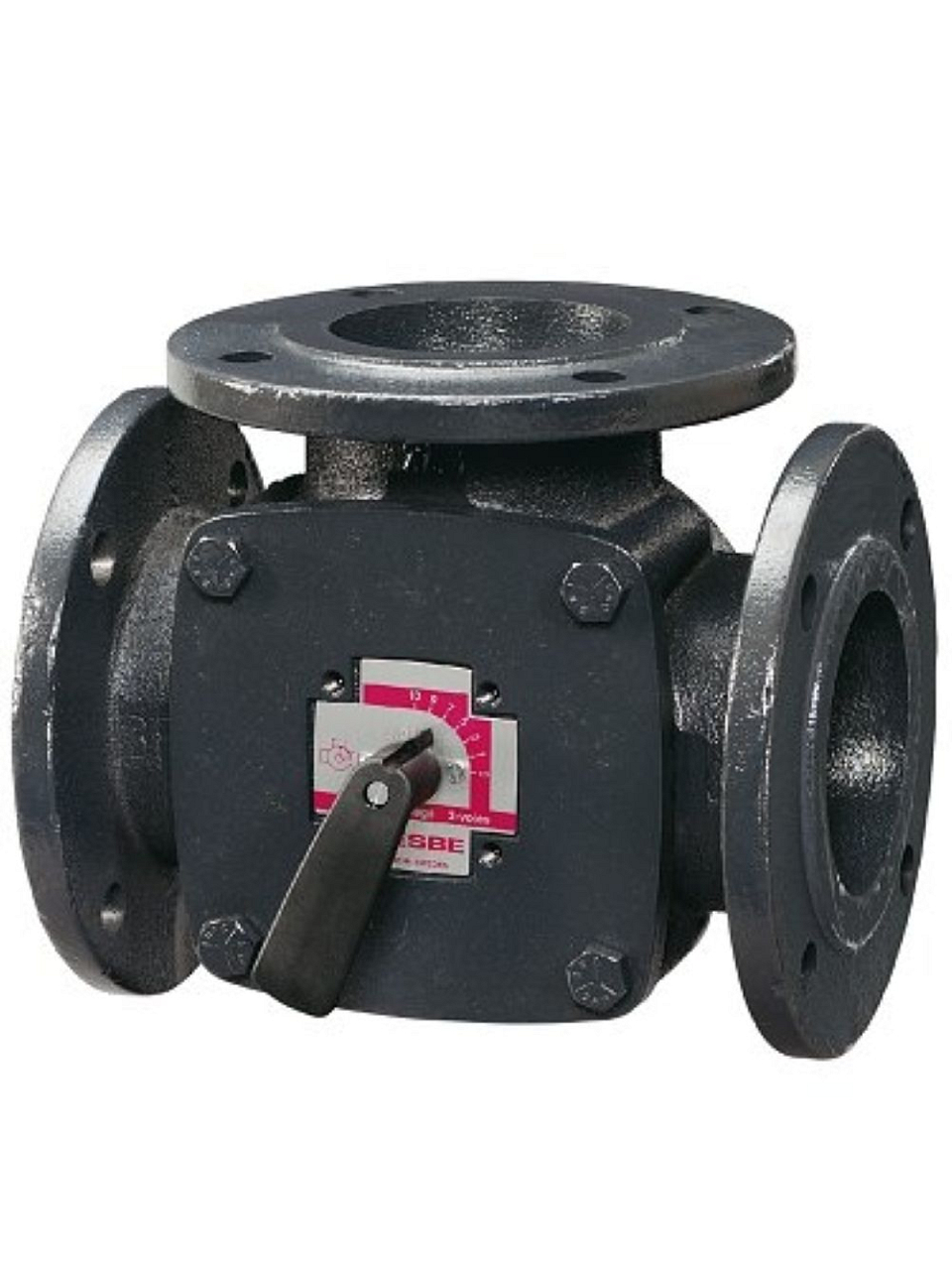

Drieweg flensmengventiel ESBE serie 3F. Het ventielhuis is gemaakt van gietijzer. Het driewegventiel is bedoeld voor verwarmings- of koelsystemen. De armatuur is uitgerust met een hendel voor handmatige bediening en een schaalverdeling voor positiebepaling. In de meeste gevallen wordt de bediening echter verzorgd door een servomotor, zie hieronder. De operationele hoek van het ventiel is 90°.

Toepassingsvoorbeelden

• Verwarmingsapplicaties
• Koeling
• Vloerverwarming

Het driewegventiel Esbe 3F kan worden gebruikt als mengventiel of ook als verdeelventiel.

Installatievoorbeeld

Geschikte servomotoren

• Volledige reeks servomotoren ESBE serie ARA 600 (adapter is inbegrepen bij de servomotor). Alleen te gebruiken tot DN 50!
• Reeks servomotoren ESBE serie 90 (incl. regelaars 90C enz.).
• Reeksen aandrijvingen CRA, CRB
• HVAC servomotoren BELIMO - elke servo kan worden gebruikt (bijv. LM-A, NM-A, LF enz.) in combinatie met adaptertype MKE....
• Servomotoren voor mengarmaturen BELIMO NRD, HT in combinatie met adapter MS-NRE.

Service

Alle hoofdonderdelen kunnen worden vervangen of opnieuw worden afgedicht - er is een pakkingset of een complete renovatieset beschikbaar. In de meeste gevallen is het bij onderhoud niet nodig om het ventiel uit de toepassing te verwijderen.
