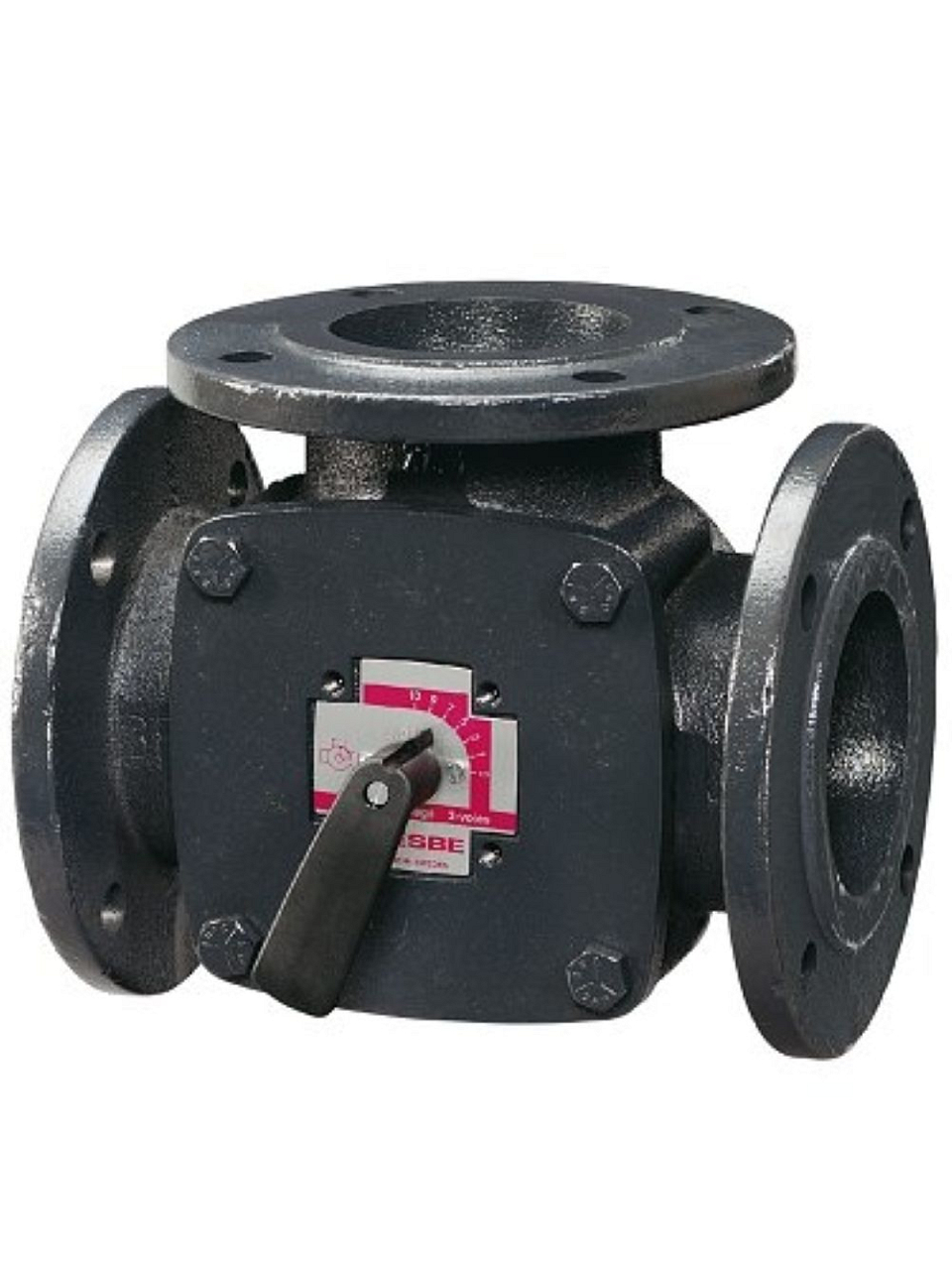

Driewegmengventiel ESBE 3F 50 (DN50), flensuitvoering PN6, voor mengen en omschakelen in verwarmingssystemen. Gietijzeren behuizing, max. druk 6 bar, medium -10 tot 110 °C. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Flens |
| Aansluitmaat | DN 50 |
| Debiet | 60 m3/u |
| Druk | PN 6 |
| Temperatuur | -10...110 °C |
| Type klep | Mengventiel |
| Gewicht | 9.11 kg |
ESBE 3F 50 is een driewegmengklep met flensaansluiting PN6 (DN50, Kvs 60). Deze dient voor het mengen of omschakelen van verwarmings- of koelwater in verwarmingsinstallaties, waar hij wordt gecombineerd met een servomotor of ESBE-regelaar.
De klep wordt toegepast in verwarmings- en koelsystemen waar de temperatuur traploos door mengen moet worden geregeld, of waar de doorstroming tussen twee circuits moet worden omgeschakeld. Dankzij de flensaansluiting PN6 en het bereik DN20–150 dekt de 3F-serie zowel kleinere verwarmingscircuits in eengezinswoningen als grotere distributiesystemen in warmtewisselaarstations en technologische installaties. Het gietijzeren huis is bestand tegen langdurig gebruik met zowel verwarmings- als koelwater.
De klep werkt in twee modi – als mengklep (mengt twee ingaande stromen tot één uitgaande stroom) of als omschakelklep (schakelt de stroom tussen twee uitgangen om). De lekkage in gesloten stand bedraagt max. 1,5 % bij mengen en max. 1,0 % bij omschakelen. Het regelbereik Kv/Kv min bereikt een waarde van 100, wat een nauwkeurige regeling mogelijk maakt, ook bij lage slagstanden.
Technische parameters (3F 50, art.nr. 11100600):
De klep is bedoeld voor verwarmingswater volgens de norm VDI 2035, eventueel ook voor mengsels van water met glycol (max. 50 %) of ethanol (max. 28 %).
Het afgeplatte boveneinde van de spindel en de indicator op de bedieningsknop wijzen altijd naar de stand van de huls, zodat de klepstand ook zonder demontage kan worden afgelezen.
De klep wordt geleverd met een hendel voor handmatige bediening en kan met behulp van een montageset worden uitgebreid met een servomotor of ESBE-regelaar (bijv. set nr. 900).
Voor maat DN50 zijn het complete binnenwerk K3A-S (art.nr. 17001400) en de bedieningshendel (art.nr. 98080120) beschikbaar.
