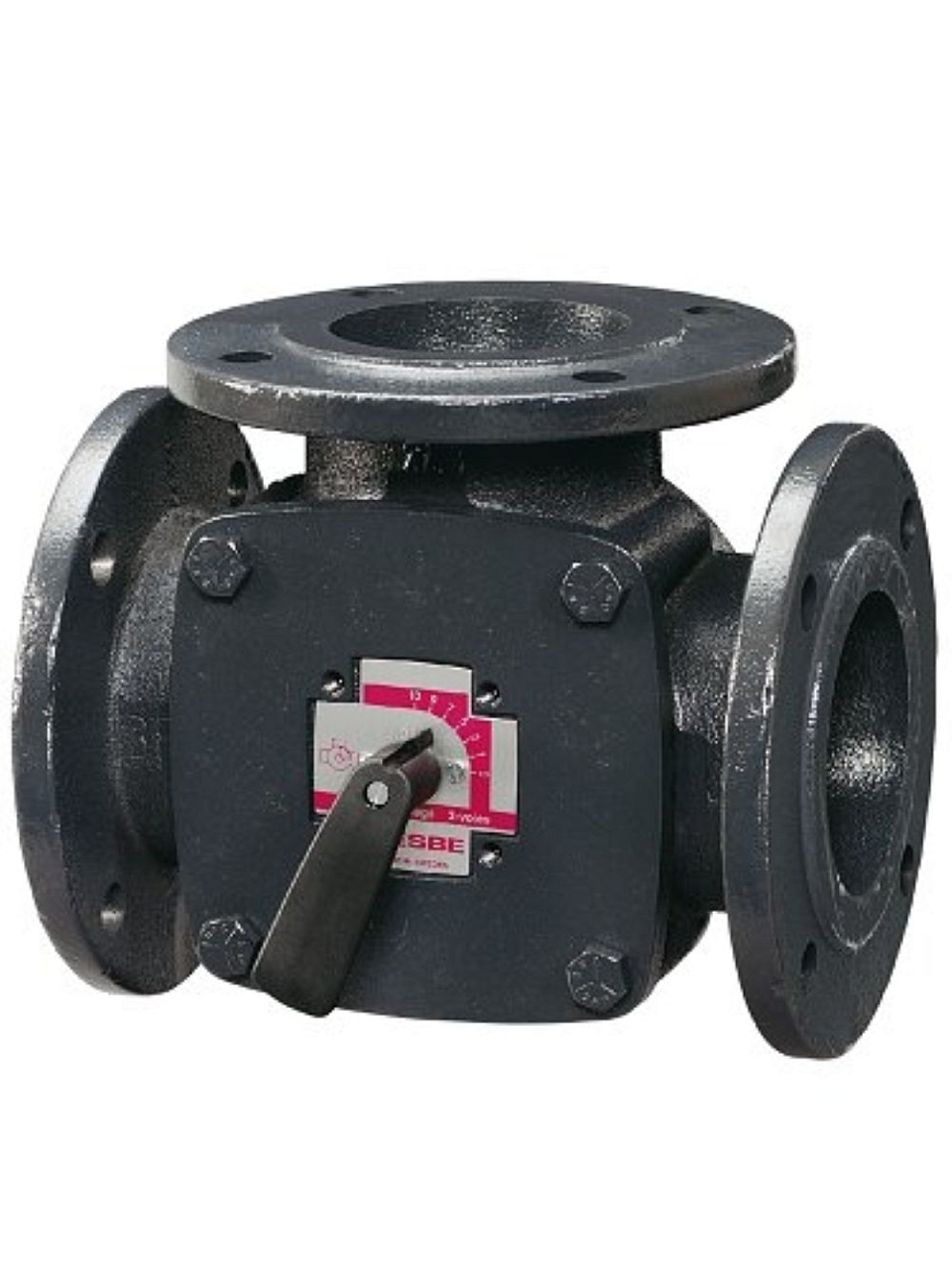

Drieweg-flensmengventiel ESBE 3F 65 (DN65, PN6) van gietijzer voor mengen en omschakelen in verwarmings- en koelinstallaties. Kvs 90, mediumtemperatuur -10 tot +110 °C. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Flens |
| Aansluitmaat | DN 65 |
| Debiet | 90 m3/u |
| Druk | PN 6 |
| Temperatuur | -10...110 °C |
| Type klep | Mengventiel |
| Gewicht | 10.38 kg |
ESBE 3F 65 (art.nr. 11100800) is een driewegmengklep met flensaansluiting PN6 uit de ESBE 3F-serie. Deze dient voor het traploos mengen of omschakelen van de stroming van verwarmings- of koelwater in verwarmings- en koelsystemen. De klep wordt geleverd in maat DN65 met een Kvs-waarde van 90.
De ESBE 3F 65 is bedoeld voor grotere verwarmings- en koelsystemen, waar de temperatuur van het medium moet worden geregeld door twee stromen te mengen, of waar de doorstroming tussen twee circuits moet worden omgeschakeld. Typische toepassingen zijn warmtewisselaarstations, ketelruimtes en technische leidingnetten, waar een flensaansluiting en hogere debieten passend bij DN65 vereist zijn.
De klep wordt gecombineerd met ESBE-servomotoren en regelaars, waardoor een complete regelunit ontstaat voor automatische temperatuurregeling of omschakeling van circuits.
Het klephuis is vervaardigd uit gietijzer EN-JL 1030, de schuif van maat DN65 is gemaakt van messing CW 614N in combinatie met roestvast staal. De bus is van DZR-messing (CW 602N) en de O-ringafdichtingen zijn van EPDM. Deze uitvoering maakt toepassing mogelijk met verwarmingswater volgens de norm VDI 2035, met water-glycolmengsels tot 50% en met water-ethanolmengsels tot 28%.
De ESBE 3F-klep is constructief afgestemd op ESBE-servomotoren en regelaars, bijvoorbeeld op de serie 90 (driepunts- of proportionele regeling, 15 Nm) of op de regelaars CRA120 en CRC120 voor grotere systemen. Dankzij de perfecte afstemming tussen klep en aandrijving zijn bij standaardcombinaties geen extra adapters nodig.
Technische parameters:
Bij mengen combineert de klep twee ingaande stromen tot één uitgaande stroom en regelt zo de resulterende mediumtemperatuur. Bij omschakelen wordt daarentegen één ingaande stroom omgeschakeld tussen twee uitgaande circuits. De ESBE 3F-klep ondersteunt beide bedrijfsmodi; de toegestane lekkage bedraagt 1,5% bij mengen en 1,0% bij omschakelen.
De klep is bedoeld voor verwarmingswater conform de norm VDI 2035, verder voor water-glycolmengsels tot 50% en water-ethanolmengsels tot 28%. De mediumtemperatuur kan variëren van -10 °C tot +110 °C.
De ESBE 3F 65-klep is bedoeld voor drukklasse PN6, dus tot 6 bar. De maximale differentiële drukval over de klep bedraagt 50 kPa. Voor hogere drukklassen moet een andere klepserie worden gekozen.
Ja. Voor maat DN65 is het complete binnenwerk K3A-S (art.nr. 17001400) beschikbaar, evenals verbindingsset nr. 1 voor DN20–65 (art.nr. 17000300). Ook een vervangende bedieningshendel is los verkrijgbaar.
Ja, de klep voldoet aan de PED-richtlijn 2014/68/EU (artikel 4.3). Ook conformiteitscertificaten voor de EAC- en UKRSEPRO-markt zijn beschikbaar.
