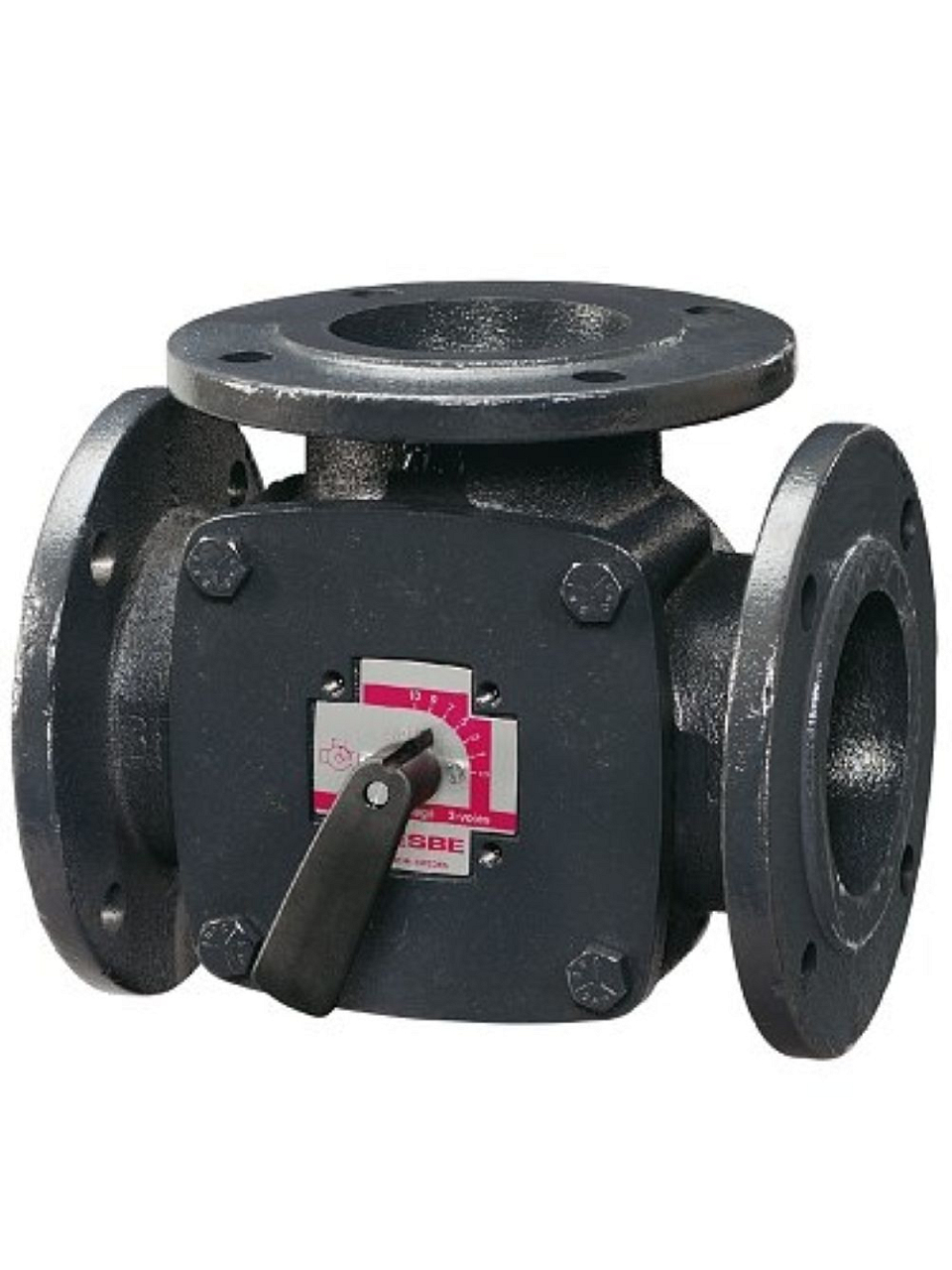

Drieweg mengventiel ESBE 3F 80 (11101000)

Drieweg mengventiel ESBE 3F 80 (11101000)

Drieweg mengventiel ESBE 3F 80 (11101000)

ESBE
  • Productcode: 11101000
  • EAN: 7330193020510
  • Fabrikantcode: 11101000
  • Garantie: 2 jaar

Driewegmengventiel ESBE 3F 80 (11101000) voor verwarmings- en koelinstallaties. Flensaansluiting PN6, gietijzeren behuizing, Kvs 150. Max. druk 6 bar, temperatuur −10 tot +110 °C. Meer informatie

  • Beschikbaarheid

    Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen

  • Meer dan 5 stuks op voorraad

Catalogusprijs € 664,50
Prijs exclusief BTW € 411,88
Prijs inclusief BTW 21 % € 498,37
− +

Trustpilot

Parameters en catalogi

Aansluiting Flens
Aansluitmaat DN 80
Debiet 150 m3/u
Druk PN 6
Temperatuur -10...110 °C
Type klep Mengventiel
Gewicht 15.49 kg

ESBE 3F 80 (code 11101000) is een drieweg roterende mengklep met flensaansluiting PN6. Deze dient voor temperatuurregeling of voor het omschakelen van de doorstroming tussen twee circuits in verwarmings- en koelinstallaties.

Waar u het product voor gebruikt

De klep is bedoeld voor verwarmings- en koelsystemen waarbij het nodig is het temperatuurniveau van het medium te mengen of de doorstroming tussen twee circuits om te schakelen – typisch in warmtewisselaarstations, ketelruimtes of grotere verwarmingsinstallaties met een hogere doorstroming (DN80). De klep is vervaardigd uit gietijzer, waardoor deze geschikt is voor langdurig gebruik in verwarmings- en koelinstallaties. In combinatie met een servomotor of ESBE-regelaar kan de klep automatisch worden aangestuurd op basis van de gewenste temperatuur.

ESBE 3F 80 – drieweg mengklep

Technische parameters:

  • Drukklasse: PN6
  • Nominale diameter: DN80
  • Kvs: 150
  • Regelbereik Kv/Kv min: 100
  • Max. differentiële drukval: 50 kPa
  • Lekkage: mengen max. 1,5 %, omschakelen max. 1,0 %
  • Mediumtemperatuur: −10 tot +110 °C
  • Medium: verwarmingswater volgens VDI 2035, water-glycolmengsels (max. 50 %) of water-ethanolmengsels (max. 28 %)
  • Materiaal behuizing: gietijzer EN-JL 1030
  • Materiaal schuif: messing CW 614N en roestvast staal
  • Materiaal O-ringen: EPDM
  • Gewicht: 16,2 kg

Veelgestelde vragen

Ja. De 3F-serie is bedoeld voor zowel mengen (het samenvoegen van twee inlaten tot één uitlaat met een geregelde verhouding) als omschakelen (het verdelen van één inlaat over twee uitlaten). De stand van de spindel en de positie van de klemring bepalen in welke modus de klep werkt.

De klep is ontworpen voor gebruik met ESBE-servomotoren en -regelaars (bijv. serie 90, ARC300, CRA120, CRC120). Voor maat DN80 is een servomotor met voldoende koppel geschikt – wij adviseren om het specifieke compatibele model te controleren in de ESBE-selectiegids.

Verwarmingswater conform VDI 2035, evenals water-glycolmengsels (max. 50 %) of water-ethanolmengsels (max. 28 %). Het temperatuurbereik van het medium is −10 tot +110 °C.

Voor DN80 is het complete binnenwerk ESBE K 4-S en aansluitset nr. 2 (voor maten DN80–150) beschikbaar. De bedieningshendel is gemeenschappelijk voor de hele serie.
