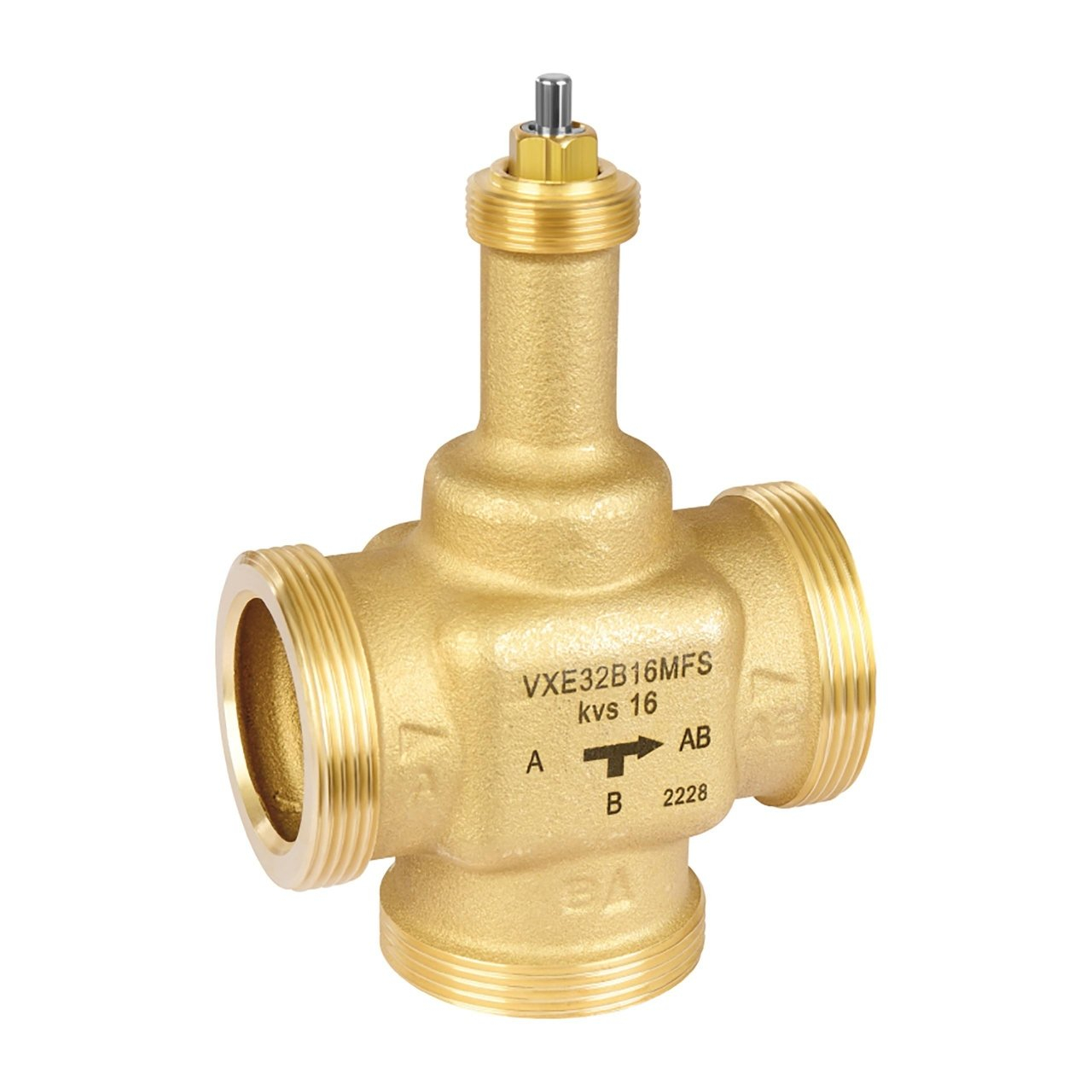

De driewegregelklep Honeywell VXE32B16MFSDN32 dient voor de regeling van de doorstroming van warm of koud water in fancoilunits en kleine verwarmers. Werkt als mengklep met drukgecompenseerde klepplug. Kvs 16, PN16, mediumtemperatuur 2–130 °C. Meer informatie
Standaardlevering: 10-11 werkdagen. Spoedlevering: 8-9 werkdagen
| Aansluiting | Buitendraad |
| Debiet | 16 m3/u |
| Druk | PN 16 |
| Mediumtemperatuur | 2...130 °C |
| Nominale diameter | DN 32 |
| Type afsluiter | Drieweg |
| Gewicht | 2.10 kg |
Honeywell VXE32B16MFS is een drieweg kleine lineaire regelafsluiter met buitendraad DN32, PN16 en een Kvs-waarde van 16. De afsluiter is bedoeld voor modulerende regeling van de doorstroming van warm of gekoeld water in fancoilunits en kleine verwarmers of koelers in elektronische temperatuurregelsystemen. Dankzij de drukgebalanceerde klepplug is de afsluitdruk gelijk aan de bedrijfsdruk van het systeem.
De VXE32B16MFS wordt vooral gebruikt in fancoilunits van woon- en utiliteitsgebouwen, in kleine luchtverwarmers en luchtkoelers en in hydraulische circuits van elektronische klimaatregelsystemen. De afsluiter werkt bij voorkeur als mengafsluiter: poort AB is de uitlaat van de totale doorstroming, poort A is de geregelde inlaat en poort B is de bypass-inlaat. Montage wordt aanbevolen in de retourleiding van het leidingcircuit.
De ingebouwde drukgebalanceerde klepplug garandeert dat de afsluitdruk overeenkomt met de bedrijfsdruk van het systeem – de afsluiter sluit daardoor ook bij hogere verschildrukken betrouwbaar af zonder dat de aandrijving overmatig zwaar hoeft te worden gedimensioneerd. De aandrijving wordt gemonteerd via standaard schroefdraad M30 × 1,5. De afsluiter wordt geleverd met een instelkap, waarmee de slag handmatig kan worden geopend tijdens het vullen of de eerste inbedrijfstelling van het systeem – ook zonder aangesloten aandrijving.
Het afsluiterhuis is vervaardigd uit ontzinkingsbestendig messing, de spindel is van roestvast staal en de afdichting van de klepplug is van EPDM. De buitendraad G 2" (DN32) met vlakke afdichting maakt aansluiting met behulp van koppelingen mogelijk – een koppelingenset voor verschillende typen aansluitingen (buiten- en binnendraad) is als accessoire verkrijgbaar. De afsluiter werkt met water of een water-glycoloplossing tot 50%, binnen een temperatuurbereik van 2–130 °C.
De afsluiter is ontworpen voor aandrijvingen met een slag van 6,5 mm en standaard schroefdraad M30 × 1,5. Compatibel zijn de Honeywell/Resideo-aandrijvingen uit de series M6410C, M6410L, M7410C, M7410E (300 N, 3-punts of 0/2–10 V) en daarnaast ML6435B, ML7430E, ML7435E (400 N, veerretour of modulerend 0/2–10 V). De aandrijving moet apart worden besteld.
De afsluiter wordt in de retourleiding geïnstalleerd met inachtneming van de stromingsrichting volgens de markering op het huis. De spindel van de afsluiter mag niet naar beneden wijzen. Het aanbevolen aandraaimoment van de aansluitingen is 25–30 Nm. De instelkap wordt pas verwijderd bij montage van de aandrijving. Als de verschildruk op de inbouwlocatie hoger is dan 60 kPa, moet rekening worden gehouden met mogelijk optredend geluid.
Bij de drieweguitvoering VXE DN32 bedraagt de maximale afsluitdruk 300 kPa bij gebruik van een aandrijving met een kracht van 300 N (M6410/M7410) en 1 200 kPa bij een aandrijving van 400 N (ML6435B, ML7430E, ML7435E). De krachtigere aandrijvingen uit de ML-serie zijn dus voordelig bij hogere verschildrukken in het systeem.
De afsluiter heeft buitendraad G 2" met vlakke afdichting. Voor aansluiting op de leiding worden verloopkoppelingen uit de ASV-CS-serie (Connection Set) gebruikt. Voor DN32 betreft dit de set ASV-CS-32-O-F (overgang naar buitendraad R 1¼") of ASV-CS-32-I-F (overgang naar binnendraad Rp 1¼"). Elke set bevat een wartelmoer, een nippel en afdichtingen. Omdat de VXE een driewegafsluiter is, zijn drie koppelingensets nodig.
