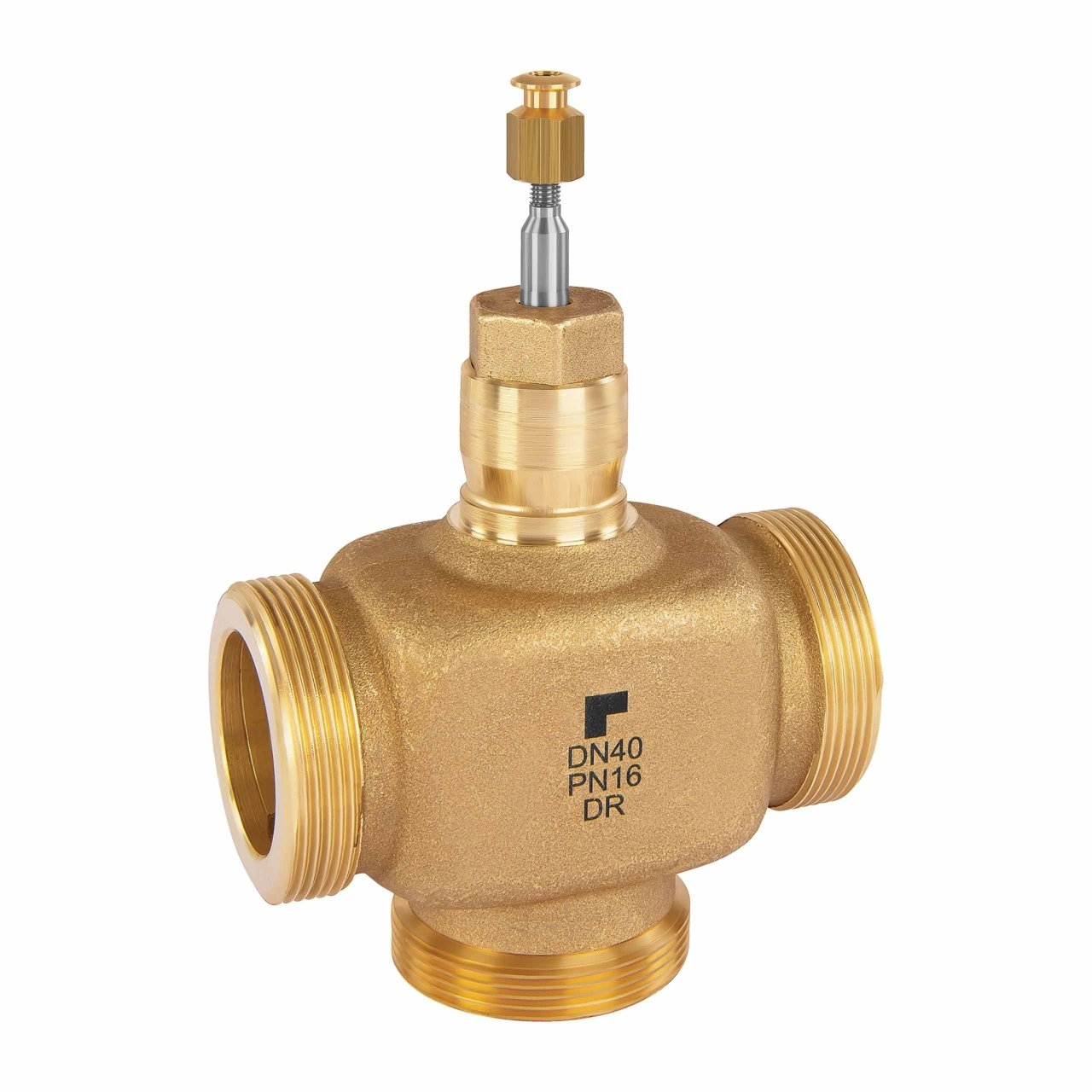

Driewegregelklep Honeywell XI40B25 met buitendraad Rp 1½" is bedoeld voor het mengen of verdelen van warm of koud water in verwarmings-, luchtbehandelings- en airconditioningsystemen. Nominale doorstroming Kvs 25, PN 16, max. 170 °C. Meer informatie
Standaardlevering: 10-11 werkdagen. Spoedlevering: 8-9 werkdagen
| Aansluitmaat | 1 1/2" |
| Debiet | 25 m3/u |
| Druk | PN 16 |
| Nominale diameter | DN 40 |
| Type afsluiter | Drieweg |
| Gewicht | 1.50 kg |
Honeywell XI40B25 is een drieweg lineaire regelklep met binnendraad Rp 1½" (DN 40) voor het mengen of afsluiten van de doorstroming van verwarmings- en koelwater. De klep met messing huis en een slag van 20 mm is bedoeld voor bediening met elektrische lineaire aandrijvingen uit de series ML64... of ML74... en zorgt voor een nauwkeurige proportionele temperatuurregeling in verwarmings-, luchtbehandelings- en klimaatsystemen.
De XI40B25-klep wordt toegepast in industriële en commerciële installaties waar de doorstroming van verwarmings- of koelwater in open circuits geregeld moet worden. Typische toepassingen zijn warmtewisselaars, luchtbehandelingskasten, fancoils en centrale klimaatverdelingssystemen. Dankzij de nominale doorstroming Kvs 25 en aansluiting DN 40 is deze geschikt voor middelgrote en grotere distributiesystemen in kantoorgebouwen, industriële installaties of hotels. De klep is ook toepasbaar voor glycolmengsels (waterige oplossing volgens VDI 2035).
Tak A–AB heeft een gelijkprocentige karakteristiek, tak B–AB een lineaire. Hierdoor kan de klep aan verschillende regelconcepten worden aangepast zonder dat een ander kleptype nodig is. Het regelbereik (rangeability) bedraagt 50:1, zodat de klep ook bij kleine slagopeningen betrouwbaar werkt. De lekkage langs de zitting is ≤ 0,05 % van de Kvs-waarde.
Het klephuis is vervaardigd uit messing, de spindel uit roestvast staal. De pakking bestaat uit zelfstellende PTFE V-ringen versterkt met koolstofvezels, die geen afstelling of regelmatige vervanging vereisen. De flensaansluiting van de zitting is bij DN 40 direct in het klephuis geïntegreerd. De stromingsrichting is met een pijl op het huis aangegeven – de klep mag niet worden geïnstalleerd met de spindel onder de horizontale stand.
Technische parameters:
De klep is ontworpen voor elektrische lineaire Honeywell-aandrijvingen uit de series ML64... en ML74... met een slag van 20 mm. Voor driepunts- of zwevende regeling zijn de aandrijvingen ML6420A (600 N, 230/24 V AC) en ML6421 (1 800 N, 230 V AC) bedoeld, voor modulerende regeling 0/2–10 V de aandrijvingen ML7420A en ML7421. Er zijn ook varianten met veiligheidsveer beschikbaar – ML6425 en ML7425.
XE duidt de variant met buitendraad aan (volgens DIN 2999), XI de variant met binnendraad (volgens ISO 228). Voor DN 40 betekent dit buitendraad G 2¼" bij XE40B25 en binnendraad Rp 1½" bij XI40B25. Beide varianten hebben identieke hydraulische parameters en verschillen alleen in de wijze van aansluiting op de leiding.
Ja. De klep is gecertificeerd voor gebruik met koelwater en ook voor glycolmengsels met water volgens VDI 2035. Bij afwisselend gebruik voor verwarmen en koelen mag het temperatuurverschil tussen beide media niet groter zijn dan 60 K. De onderste grens van de bedrijfstemperatuur is 2 °C, de bovenste 170 °C (bij een verlaagde max. druk van 1 490 kPa).
De klep mag niet worden geïnstalleerd met de spindel onder de horizontale stand. De stromingsrichting moet overeenkomen met de pijl op het huis. De fabrikant raadt nadrukkelijk aan om vóór de klep een filter (zeef) te installeren om afzetting van vuil in de zitting te voorkomen en de levensduur van de pakking te verlengen. Aansluitaccessoires (koppelingensets ASV-CS-40-I-F) zijn als afzonderlijke accessoires verkrijgbaar.
