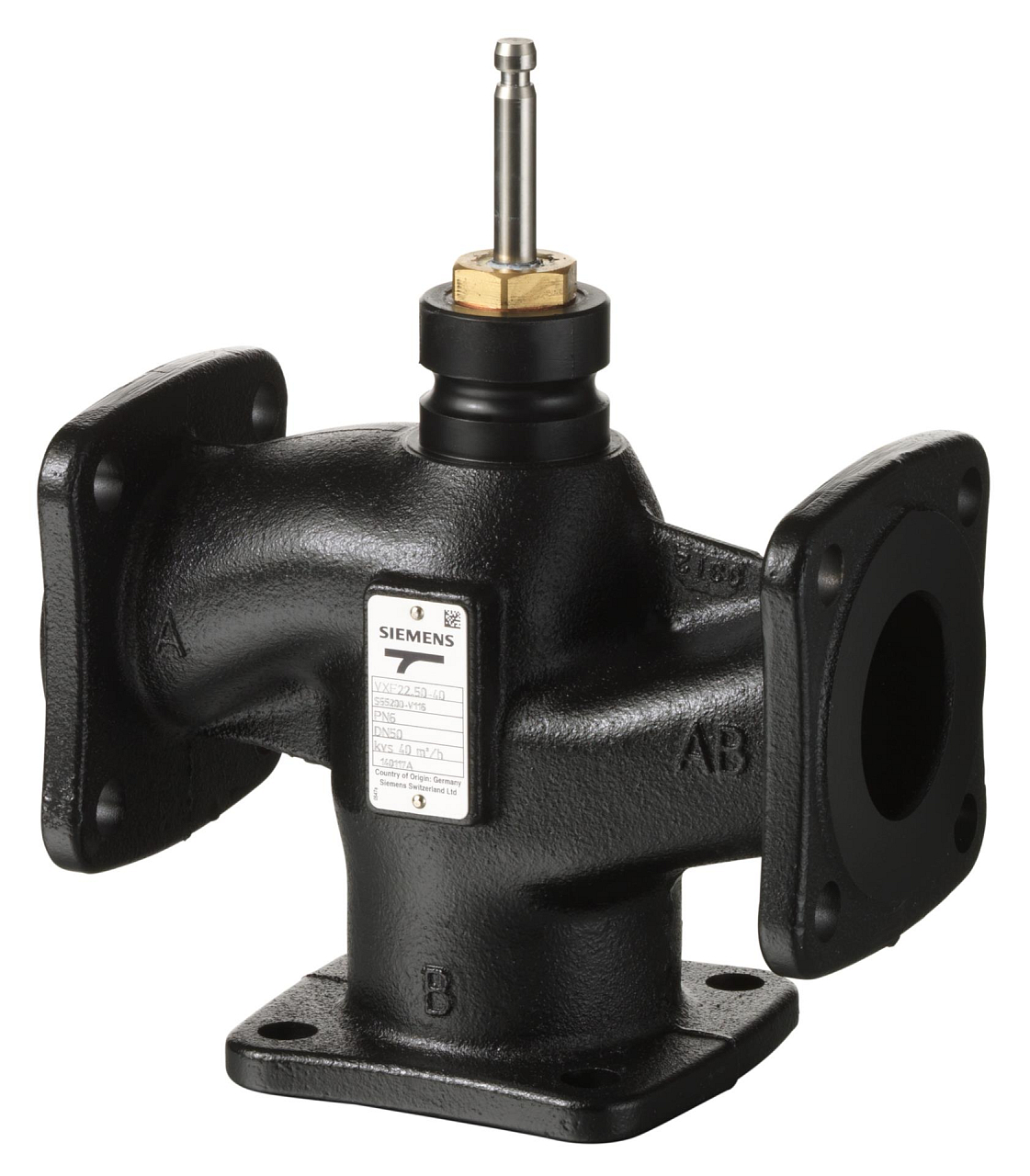

De drieweg flensklep VXF22.50-40 met aansluiting volgens ISO 7005 is ontworpen voor de regeling van de doorstroming van koud, warm en heet water en pekel in gesloten circuits. De klep heeft een nominale druk PN 6, een nominale diameter DN 50 en een doorstroomcoëfficiënt kvs = 40 m³/h. De slag van de klep is 20 mm en de mediumtemperatuur kan variëren van -10°C tot 130°C.

DN 50

Nominale diameter

PN 6

Nominale druk

kvs 40 m³/h

Hoge doorstroomcoëfficiënt

Temperatuur -10°C…130°C

Breed temperatuurbereik van het medium

Basisparameters:

• DN: 50
• kvs: 40 m³/h
• Slag: 20 mm
• Mediumtemperatuur: -10…130 °C
• PN-klasse: PN 6

Aansluiting:

• Flensaansluiting volgens ISO 7005

Toepassing:

• Voor koud, warm en heet water en pekel in gesloten circuits

Lekdichtheid:

• Rechte richting: 0…0.02 % van kvs
• Uitstroom: 0.5…2 % van kvs

Klepkenmerken:

• Rechte richting: gelijkmatig, kvs 250/400 lineair
• Uitstroom: lineair

Bereik:

• 100:1 (DN 25: >50; DN 40...100: >100)

Toegestane werkdruk:

• 600 kPa

Materiaal:

• Klephuis: Grijs gietijzer EN-GJL-250
• Interne afstelling: ≤ DN40: CrNi staal / messing, ≥ DN 50: CrNi staal / brons

Max. differentiële druk (Δpmax):

• SAX..: 300 kPa
• SAV..: 300 kPa
• SKD..: 300 kPa
• SKB..: 300 kPa

Deze drieweg flensklep is geschikt voor een breed scala aan toepassingen in gesloten circuits met verschillende mediumtemperaturen en biedt betrouwbare doorstroomregeling.
