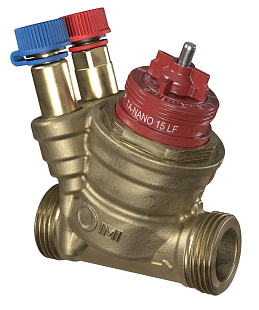

IMI TA TA-Nano Plus is een drukonafhankelijke regel- en balanceringsklep (PIBCV) ontworpen voor verwarmings- en koelsystemen, met name voor kleine eindunits en installaties met beperkte ruimte. De instelbare maximale doorstroming helpt om de ontwerpwaarden te handhaven en overstromingen te elimineren, waardoor de regeling stabieler is en het systeem efficiënter. De TA-Nano Plus-variant maakt ook metingen (ΔH, T, q) en diagnose mogelijk met behulp van IMI-balanceringsinstrumenten, wat de inbedrijfstelling en de daaropvolgende controle van het systeem vereenvoudigt. De klep heeft een compacte constructie, hoge duurzaamheid dankzij het AMETAL®-materiaal en is klaar voor montage van een aandrijving met schroefdraad M30x1,5.

Belangrijkste kenmerken

• Drukonafhankelijke regeling en balancering in één element (PIBCV).
• Vloeiende instelling van de maximale doorstroming voor nauwkeurige naleving van ontwerpwaarden.
• Meten van doorstroming/temperatuur/drukverlies en ondersteuning van systeemdiagnose.
• Mogelijkheid tot afsluiting voor onderhoud en functie voor doorspoelen.
• Compact ontwerp voor kleine eindunits (bijv. fan-coil).

Technische specificaties

Type	Drukonafhankelijke regel- en balanceringsklep (PIBCV)
Nominale diameter	DN 15
Doorstroomontwerp	LF (lage doorstroming)
Instelbare doorstroming (qmax)	0,31 m3/u
Drukklasse	PN 25
Drukverschil van de klep	ΔpVmin 0,15 bar / ΔpVmax 6 bar
Temperatuurbereik van het medium	–10...120 °C
Medium	Water, neutrale vloeistoffen, water-glycol 0–57%
Aansluiting aandrijving	M30x1,5
Materiaal van de behuizing	AMETAL® (ontzinkingsbestendig messing)

Opmerking: De klep ondersteunt metingen (ΔH, T, q) via de meetnippels van de Plus-versie.
