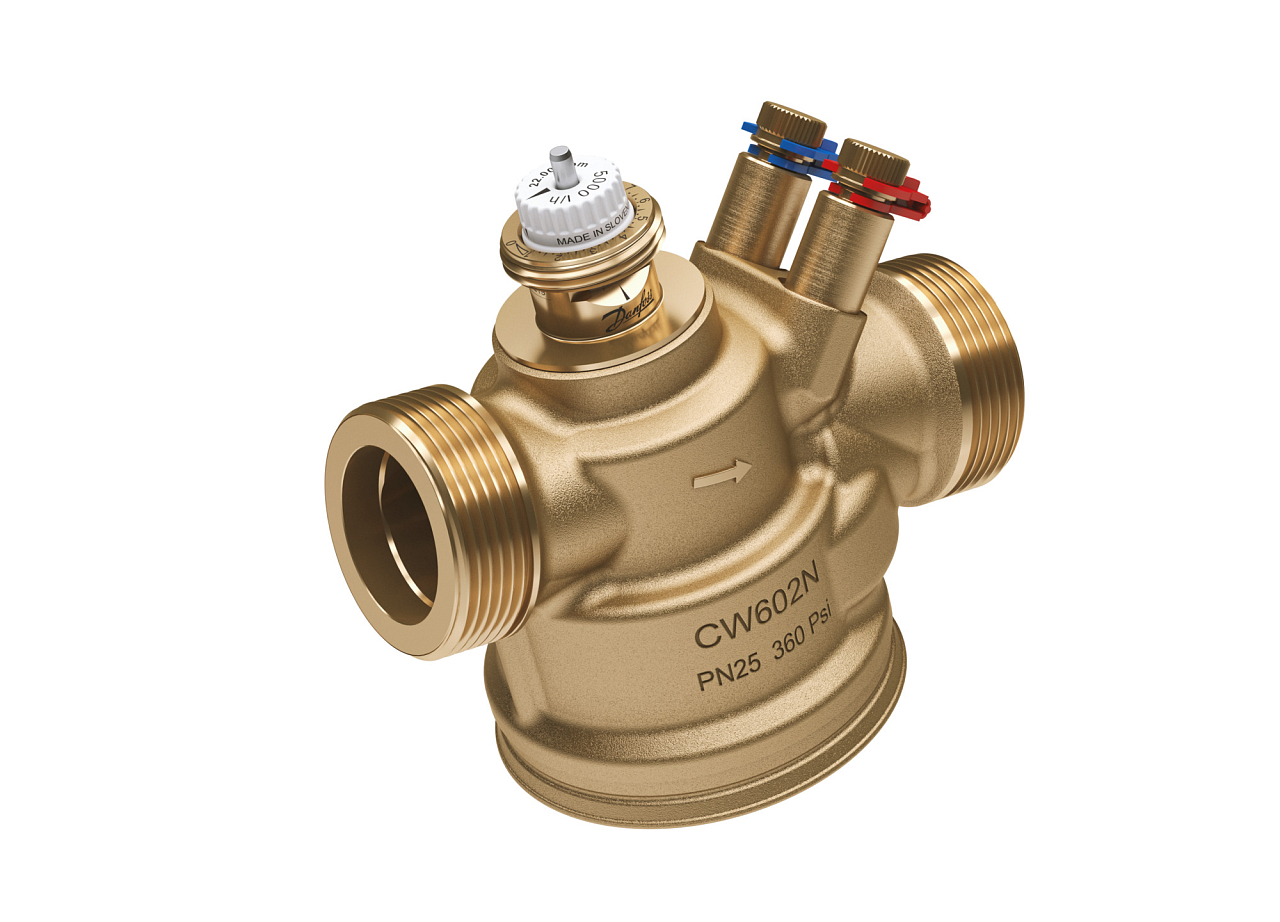

Danfoss AB-QM DN 25 is een drukonafhankelijke regel- en inregelafsluiter (PICV) voor verwarmings- en koelsystemen. Deze combineert debietregeling met automatische hydraulische inregeling in één behuizing. Qnom 2 200 l/h, G 1¼A, PN 25. Meer informatie
Op bestelling
| Aansluitmaat | G 1 1/4" |
| Debiet | 2,2 m3/u |
| Druk | PN 25 |
| Nominale diameter | DN 25 |
| Slag | 4 mm |
| Temperatuur | -20...95 °C |
| Gewicht | 1.29 kg |
Danfoss AB-QM DN 25 (003Z8205) is een drukonafhankelijke regel- en inregelafsluiter (PICV) voor gesloten verwarmings- en koelsystemen met variabel debiet. In één behuizing combineert hij debietregeling met volledige autoriteit en automatische hydraulische inregeling – een aparte inregelafsluiter is daardoor niet nodig. De afsluiter is uitgerust met meetnippels voor controle van het debiet bij de inbedrijfstelling.
De afsluiter is ontworpen voor de regeling van het debiet van verwarmings- of koelwater bij eindunits van HVAC-installaties in gebouwen. Typische toepassingen zijn onder meer fan-coilunits, koelplafondbalken, inductie-units, luchtbehandelingskasten (AHU), stralingspanelen en platenwarmtewisselaars. Hij is geschikt voor zowel nieuwe als gerenoveerde installaties met variabele verschildruk in het netwerk, waar klassieke inregeling onvoldoende is om het ingestelde debiet bij veranderende bedrijfsomstandigheden te handhaven. Zonder aandrijving functioneert de AB-QM ook als zelfstandige debietbegrenzer, bijvoorbeeld in eenpijpsverwarmingssystemen.
De AB-QM bestaat uit twee geïntegreerde delen: een verschildrukregelaar (DPC) en een regelafsluiter (CV). De drukregelaar houdt een constante verschildruk over de regelafsluiter aan, ongeacht drukschommelingen in het netwerk, en zorgt zo onder alle omstandigheden voor volledige autoriteit van de afsluiter. De regelafsluiter heeft een lineaire karakteristiek en maakt het mogelijk het maximale debiet in te stellen binnen een bereik van 10–100 % van de Qnom-waarde door aan de instelring te draaien – zonder speciaal gereedschap. De afsluiter kan het debiet moduleren tot onder 1 % van de ingestelde waarde; het regelbereik bedraagt 1 : 1000.
Variant 003Z8205 is standaard uitgerust met meetnippels (test plugs), waarmee de verschildruk direct op de afsluiter kan worden gemeten zonder extra debietmeter. Op basis van de gemeten verschildruk p1−p2 kan het debiet direct worden berekend; de meetnauwkeurigheid ligt binnen het instelbereik van 20–100 % op ± 10 %. De instelling van de afsluiter is altijd zichtbaar op de schaalverdeling zonder demontage van de aandrijving, zodat de actuele bedrijfsstatus op elk moment kan worden gecontroleerd. Met de afsluitfunctie kan de unit worden geïsoleerd en onderhouden zonder de rest van het systeem buiten bedrijf te stellen.
Technische parameters AB-QM DN 25 (003Z8205):
Het maximale debiet wordt ingesteld door de instelring te verdraaien binnen het bereik van 10–100 % van het nominale debiet; één omwenteling komt overeen met 10 % van Qnom. De fabrieksinstelling is 100 % (Qnom 2 200 l/h). De instelling gebeurt zonder speciaal gereedschap – het volstaat om de blauwe beschermkap of de gemonteerde aandrijving te verwijderen. De actuele waarde is altijd zichtbaar op de schaalverdeling en verandert niet bij vervanging van de aandrijving of bij herkalibratie van de aandrijving.
Ja. Zonder aandrijving functioneert de AB-QM als debietbegrenzer met automatische hydraulische inregeling – het debiet wordt begrensd op de ingestelde waarde, ongeacht de verschildruk in het netwerk. Deze bedrijfsmodus wordt bijvoorbeeld toegepast in eenpijpsverwarmingssystemen. Voor debietmodulatie (temperatuurregeling op de unit) is een compatibele aandrijving nodig, bijvoorbeeld TWA-Q, AME 13, AME 110 of NovoCon S.
De AB-QM DN 25 gebruikt standaard schroefdraad M30 × 1,5 (Danfoss-standaard). Compatibele aandrijvingen voor maat DN 15 LF – DN 32 HF zijn onder meer: TWA-Q (thermo-elektrisch On/Off, 24 V of 230 V AC), ABNM-A5 (thermo-elektrisch modulerend – de variant met 5 mm slag bereikt bij DN 25 slechts 90 % opening), AME 13 SU/SD (nauwkeurige tandwielaandrijving met veiligheidsveer, IP 54), AME 110/120 NL, AME 113 en NovoCon S (busaandrijving met BACnet MS/TP en Modbus RTU, IP 54). Alle aandrijvingen beschikken over een kalibratiefunctie die de slag van de aandrijving nauwkeurig afstemt op de slag van de afsluiter.
Voor de service-afsluitfunctie kan de AB-QM DN 15–32 zowel in de aanvoer als in de retour worden geïnstalleerd. De meetnippels zijn zo geplaatst dat de verschildruk p1−p2 kan worden gemeten ongeacht de installatierichting. De stromingsrichting moet overeenkomen met de pijl op het afsluiterhuis. Voor de berekening van het debiet op basis van de gemeten verschildruk is het document AB-QM Flow Checker beschikbaar in de technische documentatie van Danfoss.
Voor de AB-QM DN 25 is de minimale verschildruk ∆pmin = 20 kPa. Bij een daling onder deze waarde bereikt de afsluiter nog ten minste 90 % van het ingestelde nominale debiet, maar de automatische inregeling is dan niet meer volledig effectief. De maximaal toelaatbare verschildruk is ∆pmax = 600 kPa en de drukklasse van de afsluiter is PN 25. Deze waarden gelden voor de standaardvariant DN 25; een hogere debietcapaciteit biedt de variant 25 HF (Qnom 3 800 l/h, ∆pmin 30 kPa).
