Nee. Het PICV-principe maakt het mogelijk om het debiet direct in procenten van de nominale waarde in te stellen – simpelweg door de aanwijzer op de schaal te verdraaien. U hoeft geen Kv-waarden of afsluiterautoriteit te berekenen. Het debiet blijft ingesteld, ook bij drukschommelingen in het netwerk, en hydraulisch inregelen als aparte stap vervalt. De afsluiter kan ook bij volledig bedrijf van het systeem worden ingesteld. De enige parameter die u bij het ontwerp bepaalt, is het gewenste debiet in l/h; dit rekent u vervolgens om naar procenten van het nominale debiet (3.600 l/h = 100 %).

De afsluiter is voorzien van standaard schroefdraad M30×1,5 voor aansluiting van een Danfoss-aandrijving. Voor DN 32 zijn compatibel: NovoCon S (fieldbus BACnet/Modbus, 24 V AC/DC), AME 110 NL en NLX (modulerend, 24 V AC/DC), AMV 110/120 NL (3-puntsregeling, 24 V AC), AME 13 SU/SD (met veerveiligheidsfunctie, 24 V AC), AME 113 (met batterijback-up), ABNM-A5 (thermisch modulerend, 24 V AC/DC) en TWA-Q (On/Off thermisch, 24 V of 230 V, NC/NO). Aandrijvingen worden apart besteld.

AB-QM 4.0 biedt ten opzichte van de oudere AB-QM-serie (schroefdraaduitvoering DN 10–32) drie belangrijke wijzigingen: een uitgebreid instelbereik van 10–100 % in plaats van de eerdere 20–100 %, een hogere drukklasse PN 25 in plaats van PN 16, en een verhoogd nominaal debiet voor DN 32 tot 3.600 l/h (ten opzichte van 3.200 l/h). De afsluiterbehuizing maakt nu gebruik van onderdelen van PPSU-materiaal, wat de weerstand tegen vervuiling verhoogt. De maximale mediumtemperatuur voor de schroefdraaduitvoering 4.0 DN 32 is +95 °C. Het basisprincipe van PICV, de montageschroefdraad M30×1,5 en de compatibiliteit met Danfoss-aandrijvingen blijven behouden.

Ja. Zonder aandrijving werkt de afsluiter als drukonafhankelijke debietbegrenzer – bij het ingestelde debietpercentage begrenst hij de stroming tot die waarde, onafhankelijk van drukschommelingen in het netwerk. Deze toepassing wordt gebruikt in eenpijpsverwarmingssystemen of overal waar alleen automatisch inregelen nodig is zonder modulerende regeling. Voor gebruik zonder aandrijving moet een beschermkap of accessoire voor handbediening worden geplaatst; zonder aandrijving of kap staat de afsluiter normaal open.

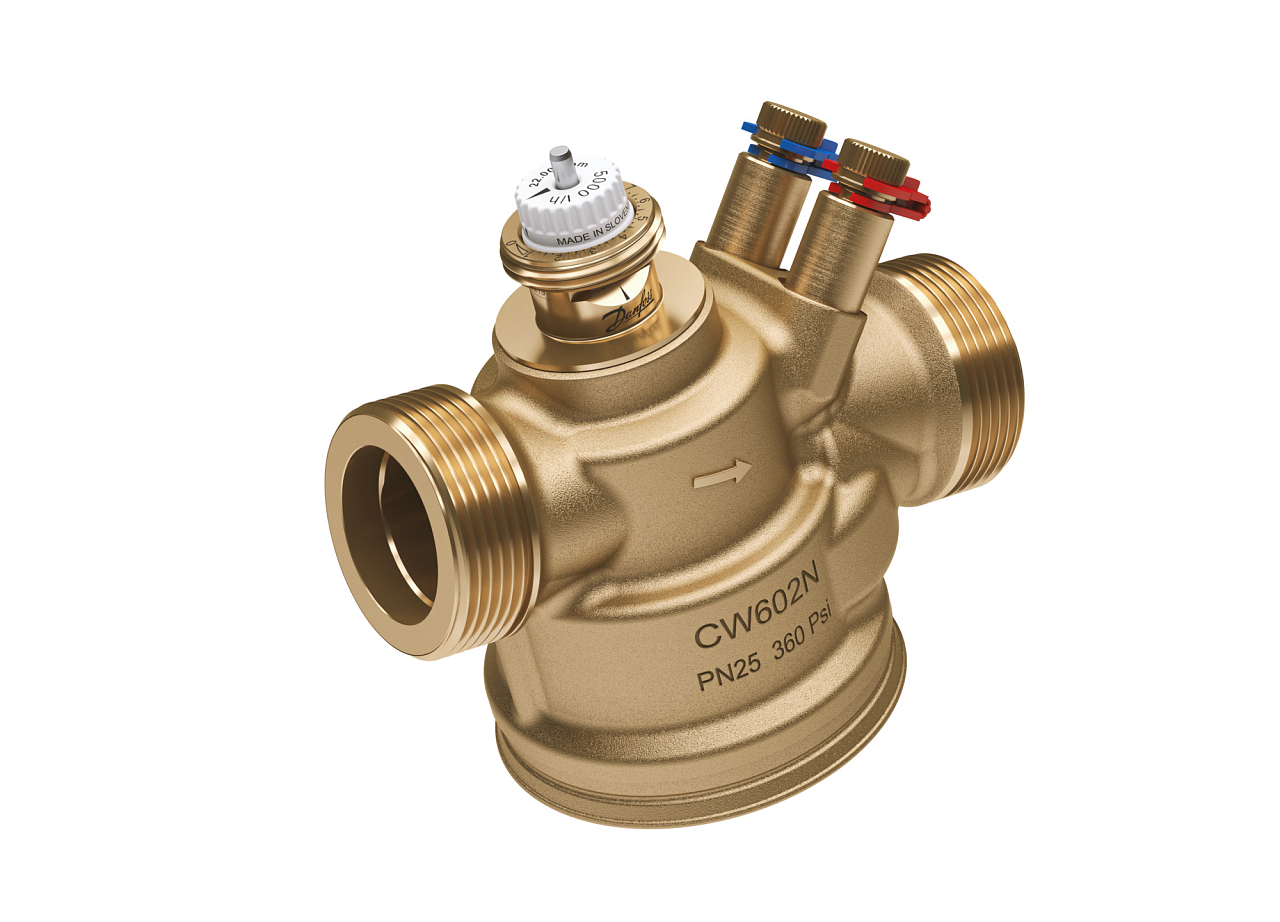

Variant 003Z8207 is standaard uitgerust met meetnippels (test plugs). Op deze nippels kan een verschildrukmeter worden aangesloten (bijv. Danfoss PFM) om de verschildruk over de regelafsluiter (ΔpCv) en over de volledige afsluiter (Δpv) te meten. Door de waarden te vergelijken controleert u of de verschildrukregelaar correct werkt en of ten minste de minimale verschildruk wordt bereikt (20 kPa voor DN 32). Op basis van de gemeten druk kan ook het pompvermogen worden geoptimaliseerd. De uitvoering zonder meetnippels (zonder TP) heeft deze mogelijkheid niet en kan niet achteraf worden omgebouwd naar een uitvoering met nippels.
