Parameters en catalogi

Aansluitmaat	1"
Afmeting (DN)	DN 20, DN 15
Druk	PN 16
Drukbereik	5...30 kPa
Gewicht	1.56 kg

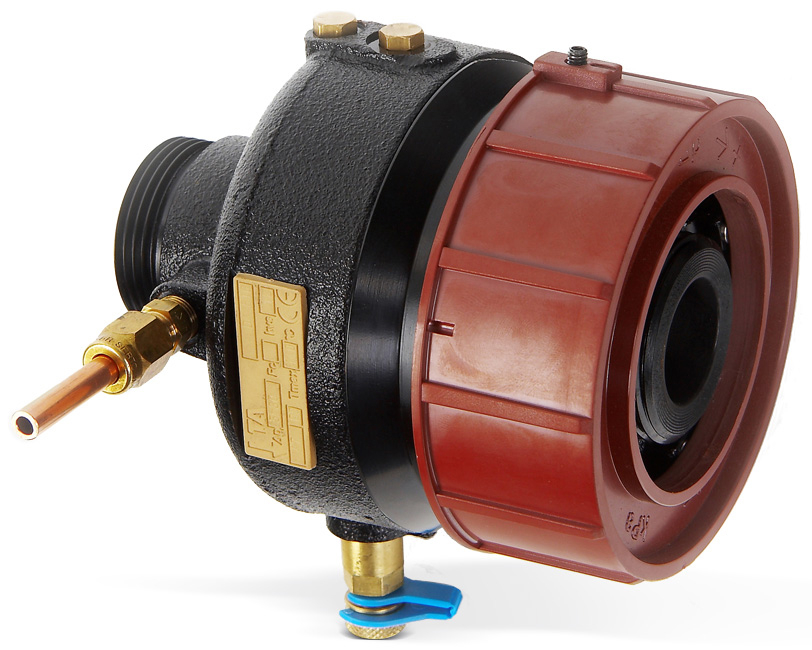

De regelaar is traploos instelbaar voor drukverschillen van 5-30 kPa. Hij is geschikt voor verwarmings- of koeltoepassingen die hoge temperaturen of hoge drukverschillen vereisen. De installatie vindt plaats op de retourleiding zowel aan de primaire als aan de secundaire zijde van de systemen in de richting van de stroom aangegeven op het lichaam van de regelaar. De werking van de regelaar is zeer stil. Dankzij de meetnippels worden nauwkeurige balanceringsprocessen bereikt.

Constructie en functie

1. Membraan - het membraan wordt beïnvloed door de druk van de aanvoerleiding via de impulsleiding Δp+ en sluit zo de regelaar

2. Ontluchtingsschroeven - na het vullen van het systeem is het raadzaam om het lichaam van de regelaar te ontluchten

3. Veer - werkt op het membraan van de andere kant en veroorzaakt samen met de druk geleid door het geïntegreerde kanaal van de retourleiding het openen van de klep

4. Vergrendelingsschroef - zorgt voor de instelling van de waarde op de ring

5. Instelring - beïnvloedt de kracht van de veer. Wanneer de kracht van de veer en de drukken die op het membraan werken in evenwicht zijn, wordt een constant drukverschil bereikt.
