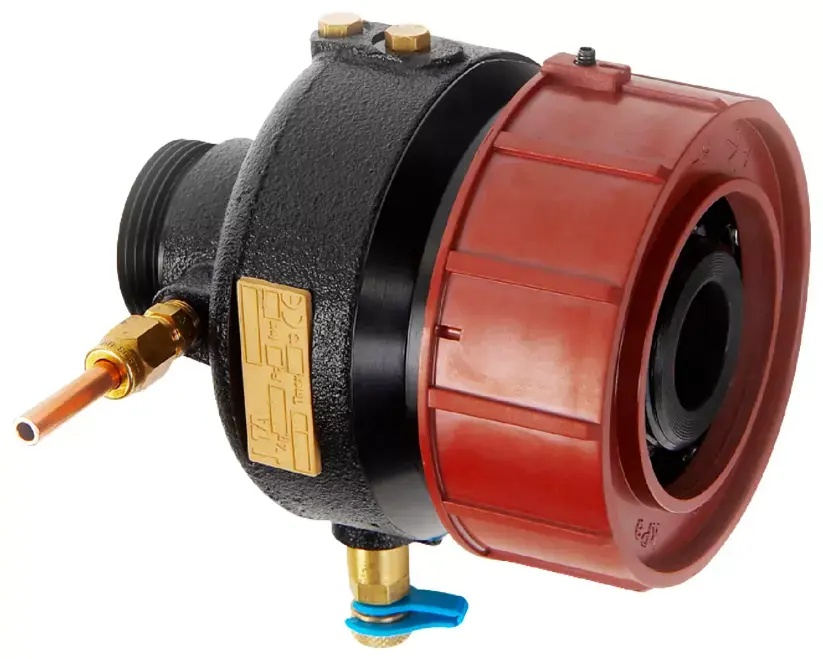

IMI TA DA 516 DN 25/32, bereik 10–100 kPa is een compacte verschildrukregelaar voor verwarmings- en koelsystemen. Hij… Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Afmeting (DN) | DN 32, DN 25 |
| Druk | PN 25 |
| Drukbereik | 10...100 kPa |
| Temperatuur | 120 °C |
| Gewicht | 2.69 kg |
IMI TA DA 516 DN 25/32, bereik 10–100 kPa is een compacte verschildrukregelaar voor verwarmings- en koelsystemen. Hij houdt de ingestelde verschildruk over de verbruiker (ΔpL) constant en dient tegelijkertijd voor de meting ervan. De afsluiter is bedoeld voor montage in de retourleiding en is uitgerust met meetnippels voor directe aansluiting van IMI-inregelapparatuur (max. bedrijfstemperatuur 120 °C).
De DA 516 wordt toegepast in stadsverwarmingssystemen en in koelsystemen – overal waar de verschildruk over een regelafsluiter of over een platenwarmtewisselaar gestabiliseerd moet worden. De afsluiter kan zowel aan de primaire als aan de secundaire zijde van het circuit worden gebruikt. Typische toepassingen zijn onder meer menggroepen (installatie na de regelafsluiter en STAD/STAF in de aanvoerleiding) en platenwarmtewisselaars (installatie na de regelafsluiter en STAD/STAF, maar vóór de warmte- of koudewisselaar).
De druk uit de aanvoerleiding werkt via de impulsleiding (Δp+) op de voorzijde van het membraan en de afsluiter sluit. De druk uit de retourleiding werkt via een geïntegreerd kanaal op de achterzijde van het membraan en samen met de veer opent deze de afsluiter. Zodra beide krachten in evenwicht zijn, blijft de ingestelde verschildruk constant. De gewenste Δp-waarde stel je in door de instelring te verdraaien; de ingestelde positie kan worden geborgd met een verzegeling die door de openingen in het huis wordt aangebracht.
Technische parameters – DA 516 DN 25/32, 10–100 kPa (met meetnippels):
De afsluiter wordt uitsluitend in de retourleiding gemonteerd, in de stromingsrichting die met een pijl op het typeplaatje is aangegeven. De aanbevolen positie is horizontaal, met de ontluchtingsschroeven naar boven gericht. Het is raadzaam om vóór de regelaar een filter te installeren. De impulsleiding (Cu Ø6×1) wordt op de aanvoerleiding aangesloten; bij horizontale aansluiting altijd vanaf de zijkant, om vervuiling of luchtinsluiting te voorkomen. Leid de impulsleiding altijd via een afsluitkraan. Ontlucht na het vullen van het systeem het huis van de regelaar met de ontluchtingsschroeven. Vóór ingebruikname moet de capillair zijn geïnstalleerd – deze wordt meegeleverd in de verpakking.
