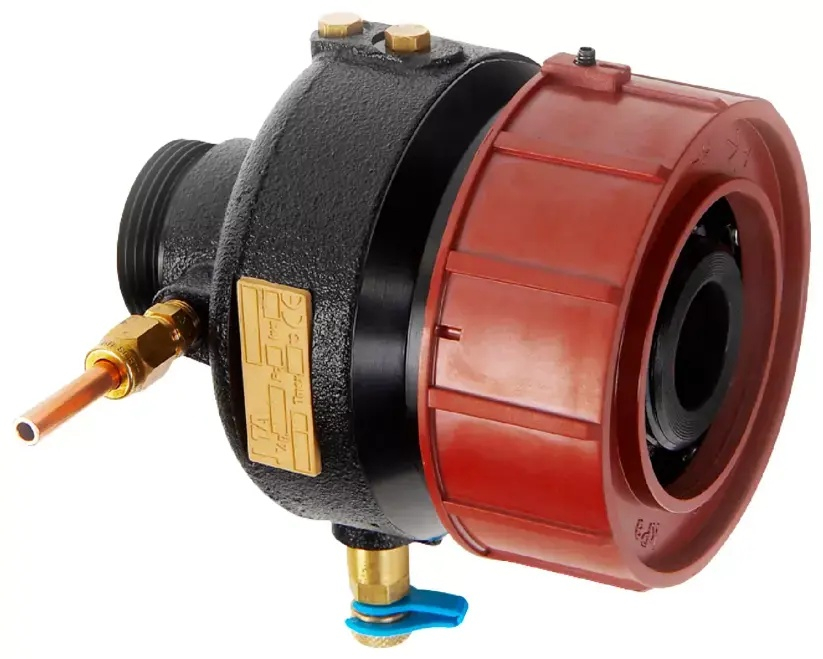

De DA 516 wordt altijd in de retourleiding gemonteerd. De stromingsrichting is aangegeven met een pijl op het typeplaatje. De aanbevolen inbouwpositie is horizontaal, met de ontluchtingsschroeven naar boven gericht. Het is raadzaam om vóór de regelaar een filter op te nemen. Na het vullen van het systeem moet de behuizing van de regelaar worden ontlucht via de ontluchtingsschroeven.

De waarde van de verschildruk stelt u in door de instelring te verdraaien. Bij maat DN 40/50 komt één omwenteling overeen met een verandering van 6,0 kPa binnen het bereik van 10–100 kPa. De ingestelde waarde kan worden geborgd met een borgschroef of met een verzegeling die door de openingen in de behuizing van de regelaar wordt aangebracht. Af fabriek is de regelaar ingesteld op de maximale waarde van het bereik – dus 100 kPa voor versie 52795240.

De DA 516-regelaar is bedoeld voor water, neutrale vloeistoffen en antivries-glycolmengsels met een gehalte van 0–57 %. Hij is niet geschikt voor agressieve of corrosieve media. De maximale bedrijfstemperatuur is 120 °C bij installatie met meetnippels (variant 52795240); zonder nippels is dit 150 °C.

De verpakking bevat een capillair Ø 6 mm met een lengte van 1.200 mm, een aansluitset voor het aansluiten van het capillair op de STAD-inregelafsluiter (verloopstukken G 1/2 en G 3/4, moer Ø 6, conus en steunhuls) en één koppeling R 1/4 voor aansluiting van het capillair. De koppeling R 1/8 is al direct op de afsluiter gemonteerd.

In een menggroep wordt de DA 516 achter de regelafsluiter geïnstalleerd; de STAD/STAF-inregelafsluiter wordt in de aanvoerleiding geplaatst – deze opstelling zorgt voor expansie van het primaire naar het secundaire circuit. Bij een platenwisselaar wordt de DA 516 achter de regelafsluiter gemonteerd en de STAD/STAF vóór de regelafsluiter, maar pas achter de warmte- of koudewisselaar zelf.
