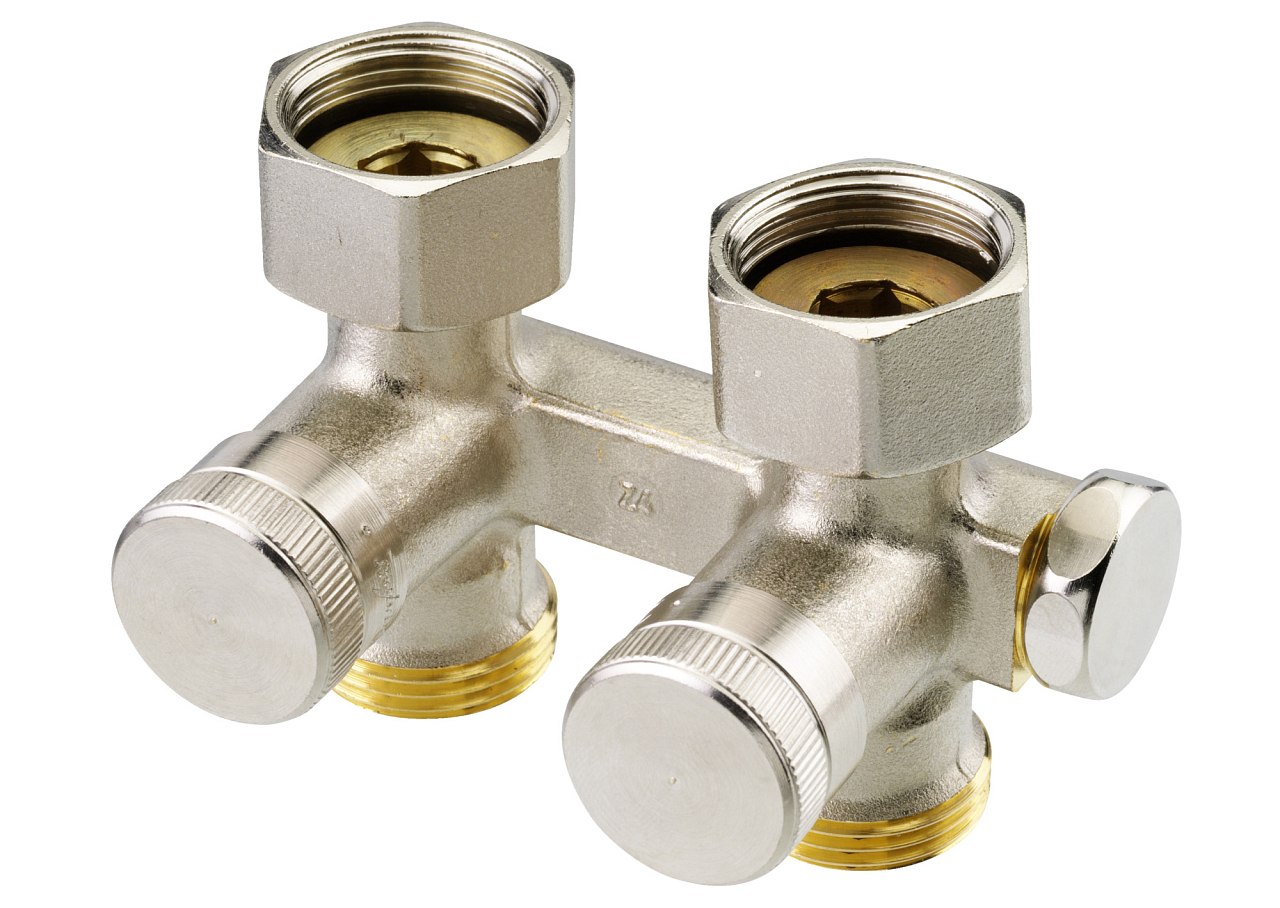

Dubbele radiatorkoppeling Danfoss RLV-K DN 20, rechte uitvoering, mat vernikkeld, voor éénpijps- en tweepijpssystemen, G 3/4". Meer informatie
Op bestelling
| Radiatoraansluitmaat | G 3/4" |
| Aansluitmaat | DN 20 |
| Druk | 10 bar |
| Type klep | Direct |
| Gewicht | 0.53 kg |
Dubbele radiatorkoppeling Danfoss RLV-K DN 20 recht (003L0281) is een zelfdichtende aansluiting voor radiatoren met een hart-op-hartafstand van de aansluitingen van 50 mm. De koppeling verbindt de radiator met het verwarmingssysteem en maakt het tegelijk mogelijk deze afzonderlijk af te sluiten en af te tappen zonder de rest van het systeem buiten bedrijf te stellen. De rechte (doorlopende) uitvoering is bedoeld voor leidingen die vanaf dezelfde zijde van de radiator worden aangevoerd, met aansluiting op de systeemleiding G 3/4".
De koppeling is ontworpen voor paneelradiatoren en ledenradiatoren in appartementencomplexen, eengezinswoningen en commerciële ruimtes. Ze is geschikt voor zowel nieuwe installaties als renovaties en de vervanging van oudere koppelingen. Ze werkt betrouwbaar in zowel eenpijps- als tweepijpsverwarmingssystemen. De rechte (doorlopende) uitvoering wordt gekozen waar zowel aanvoer als retour van het systeem vanaf dezelfde zijde van de radiator komen.
Elke radiator die is uitgerust met een RLV-K-koppeling kan op elk moment afzonderlijk worden afgesloten en indien nodig ook worden afgetapt – zonder invloed op de overige radiatoren of het buiten bedrijf stellen van het volledige verwarmingssysteem. De bypassspindel maakt omschakeling van tweepijps- naar eenpijpsbedrijf mogelijk; in eenpijpsbedrijf kan vervolgens het aandeel van de doorstroming door de radiator traploos worden ingesteld binnen een bereik van 30–80%. De koppeling is af fabriek ingesteld op tweepijpsbedrijf. De zelfdichtende constructie maakt gebruik van afdichting van de conus en de afsluitkap met behulp van EPDM O-ringen.
Bij de rechte uitvoering bevinden beide systeemaansluitingen (aanvoer en retour) zich aan dezelfde zijde van de radiator en stroomt het medium er rechtstreeks doorheen. De haakse uitvoering (003L0283) heeft aansluitingen die haaks op elkaar staan – geschikt voor situaties waarin de leidingen van twee verschillende zijden komen, typisch een combinatie van wand en vloer.
De koppeling is af fabriek ingesteld op tweepijpsbedrijf – de ingebouwde bypassregeling is gesloten. Omschakeling naar eenpijpsbedrijf gebeurt door de bypassspindel te openen. Het aandeel van de doorstroming door de radiator kan vervolgens traploos worden geregeld binnen een bereik van 30–80% door de spindel het overeenkomstige aantal omwentelingen te draaien.
Eerst wordt de kap van de koppeling losgeschroefd en worden zowel de inlaat- als de uitlaatzijde afgesloten. Vervolgens wordt een aftaparmatuur opgeschoefd (accessoire bestelnr. 003L0152, niet inbegrepen in de standaardlevering) en door het vierkant linksom te draaien wordt de armatuur geopend. De slangaansluiting van de aftaparmatuur kan naar alle richtingen worden gedraaid.
De RLV-K-koppeling is compatibel met koperen, precisie-stalen en kunststof leidingen (PE, PEX) – de aansluiting wordt uitgevoerd met Danfoss knelkoppelingen. Deze variant (003L0281) heeft een aansluiting op de radiator G 3/4 (uitwendige schroefdraad van de radiator). Voor radiatoren met binnendraad G 1/2 zijn de versies 003L0280 (recht) of 003L0282 (haaks) bedoeld.
