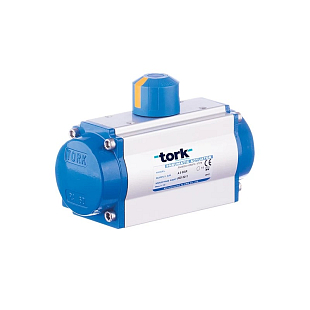

De pneumatische actuator TORK RX40.DA is een dubbelwerkende roterende aandrijving voor de bediening van kogelkranen en vlinderkleppen in een ATEX-omgeving. Aluminium behuizing, beschermingsgraad IP67, koppel 15 Nm bij 6 bar. Meer informatie
Op bestelling
| Openings-/sluitingstijd (s) | 0,52...0,63 s, 0,22...0,26 s |
| Draaimoment | 15 Nm |
| Klepaansluiting ISO5211 | F03/F04/F05 |
| Mediumtemperatuur | -10...80 °C |
| Gewicht | 4.90 kg |
TORK RX40.DA is een dubbelwerkende pneumatische kwartslagactuator (rack & pinion actuator) in uitvoering voor explosiegevaarlijke omgevingen. Hij dient voor de bediening van kogelkranen, vlinderkleppen of HVAC-kleppen in on/off-bedrijf. De actuator is gecertificeerd volgens ATEX en is geschikt voor zones met aanwezigheid van zowel gassen als stof.
De RX40.DA wordt toegepast in installaties waar explosiegevaar door gassen of stof bestaat – chemische en petrochemische industrie, gasindustrie, tankstations, brandstofverwerkingsinstallaties en vergelijkbare omgevingen waar ATEX-certificering van apparatuur vereist is. Hij bedient zowel kogelkranen als vlinderkleppen met standaard ISO 5211-aansluiting, doorgaans in combinatie met een NAMUR-magneetventiel, eindschakelaar of positioner.
Dankzij beschermingsgraad IP67 en de corrosiebestendige aluminium behuizing is hij ook geschikt voor buiteninstallaties en vochtigere bedrijfsomstandigheden.
De behuizing en de zuigers zijn gemaakt van geperst aluminium, bestand tegen corrosie. De aansluiting op de afsluiter voldoet aan de norm ISO 5211; de aansluiting van eindschakelaar, positioner en magneetventiel is uitgevoerd volgens de NAMUR-norm VDI/VDE 3845. De slaginstelling (eindaanslag) is in beide richtingen mogelijk binnen een bereik van ±5 %.
Technische parameters:
De aansluiting op de afsluiter (kogelkraan, vlinderklep) voldoet aan de norm ISO 5211 met aanslagflens F03, F04 of F05. De montage op de as van de afsluiter gebeurt via een vierkante of ovale adapter.
De RX-serie is gecertificeerd volgens ATEX (klasse II 2GD c T4) en is bedoeld voor omgevingen met explosiegevaar door zowel gassen als stof. De catalogus vermeldt ook een RXM-versie voor extreem lage temperaturen tot −60 °C.
Als dubbelwerkende (DA) actuator vereist hij een 5/2-weg magneetventiel met NAMUR-aansluiting volgens VDI/VDE 3845. Het ventiel kan direct op de behuizing van de actuator worden gemonteerd, zonder externe leidingwerk.
De service- (repair) kit omvat alle afdichtingen en lagercomponenten van zuiger en rondsel (O-ringen, lagers van zowel zuiger als rondsel). Overige onderdelen – behuizing, zuiger, veren, schroeven – worden afzonderlijk besteld volgens de werkplaatstekening.
Ja, de actuator maakt een fijne afstelling van de eindaanslagen in beide richtingen mogelijk binnen een bereik van ±5 %, zodat de exacte open- en dichtpositie direct op de afsluiter kan worden afgeregeld.
