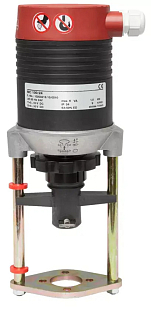

De IMI TA TA-MC100 230 VAC-aandrijving is een proportionele elektrische aandrijving met een kracht van 1000 N voor tweeweg- en driewegregelafsluiters van IMI. Detecteert automatisch de klepslag, beschermingsgraad IP54. Meer informatie
Op bestelling
| Bediening | 3-punts |
| Heffingskracht | 1000 N |
| IP-bescherming | IP 54 |
| Slag | 20 mm |
| Temperatuur | 0...60°C |
| Uitgangssignaal | 8 mA |
| Voeding | 240 VAC |
| Gewicht | 2.50 kg |
IMI TA TA-MC100 is een elektrische regelaar met een kracht van 1000 N, bedoeld voor proportionele of 3-puntsregeling. Hij wordt gemonteerd op 2-weg- en 3-weg-regelafsluiters van IMI en werkt met een voedingsspanning van 230 VAC. De aandrijving accepteert een stuursignaal van 0(2)–10 VDC of 0(4)–20 mA en meet na montage automatisch de slag van de aangesloten afsluiter en past zich hierop aan.
De aandrijving wordt gemonteerd op IMI-regelafsluiters in verwarmings-, koel- en klimaatsystemen van gebouwen. Typische toepassingen zijn luchtbehandelingskasten, platenwarmtewisselaars, fancoils en stadsverwarmingssystemen, waar een nauwkeurige, traploze regeling van de mediumstroom vereist is. De aandrijving is ontworpen voor binneninstallaties; voor buitentoepassingen adviseren wij de geschiktheid met IMI te overleggen.
De TA-MC100-aandrijving werkt in twee bedrijfsmodi: traploze proportionele regeling of 3-puntsregeling. De hysterese is instelbaar op 0,15 of 0,5 V, en de stelsnelheid kan worden ingesteld op 1,9; 4; 9 of 12 s/mm, afhankelijk van de eisen van de regelkring. De richting van het stuursignaal en het startpunt worden ingesteld met microschakelaars direct op de printplaat van de aandrijving. De aandrijving beschikt tevens over een uitgangssignaal van 0–10 VDC (max. 8 mA) voor terugkoppeling naar het bovenliggende regelsysteem.
Technische parameters:
De TA-MC100-aandrijving is ontworpen voor 2-weg- en 3-weg-regelafsluiters van IMI (serie TA / IMI Hydronic Engineering). Voor sommige typen afsluiters kan een montageadapter vereist zijn – de betreffende informatie vindt u in de datasheets van de specifieke regelafsluiters.
De aandrijving beschikt over automatische slagdetectie en -adaptatie. Bij de eerste inbedrijfstelling doorloopt de aandrijving het volledige bereik van de afsluiter, meet de slag en stelt zichzelf automatisch in op de juiste eindposities. Handmatige kalibratie is niet nodig en de aandrijving is tegelijkertijd beschermd tegen overbelasting in de eindstanden.
De aandrijving accepteert analoge ingangssignalen van 0(2)–10 VDC (ingangsweerstand circa 77 kΩ) of 0(4)–20 mA (ingangsweerstand circa 510 Ω), of een 3-puntsstuursignaal. De richting van het stuursignaal en het startpunt zijn instelbaar met microschakelaars direct op de printplaat van de aandrijving.
De aandrijving is primair bedoeld voor binneninstallaties (standaard beschermingsgraad IP54). Voor omgevingen met een hogere luchtvochtigheid of voor buitentoepassingen is een IP65-versie beschikbaar – vul het bestelnummer aan met het achtervoegsel „IP" (bijv. 61 100-002IP). Wij adviseren buitentoepassingen vooraf met IMI te overleggen. In koelsystemen waar condensatie kan optreden, moeten zowel de afsluiters als de leidingen worden geïsoleerd.
De aandrijving is uitgerust met een beschermd handwiel met automatische ontkoppeling van de aandrijving. Daardoor kan de afsluiter worden versteld zonder risico op beschadiging van het mechanisme. De aandrijving herkent automatisch de omschakeling naar handbediening en geeft op klem R een overeenkomstig uitgangssignaal door (bij voeding 230 VAC: 24 VDC, max. 35 mA).
