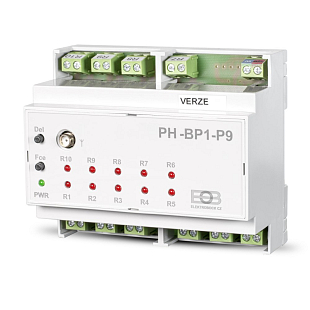

Deze ontvanger in combinatie met de zenders PH-BP1-V (of PH-BP7-V) dient voor de draadloze regeling van afzonderlijke kamers (zone-regeling) in een systeem met vloerverwarming. Tussen de ontvanger en de zenders (ruimtethermostaten) hoeven geen verbindingskabels te worden geïnstalleerd!

Het gehele systeem kan worden opgenomen in het PocketHome®-systeem en alle zones kunnen vanuit één locatie worden bediend met behulp van een centrale eenheid of via een pc. In dat geval moet eerst de activering van de zenders PH-BP1-V in de centrale eenheid worden uitgevoerd (zie handleiding PH-BP1-V)! In gebouwen waar geen centrale bediening vereist is, kan de set ook autonoom werken zonder centrale eenheid.

De hoofdtaak van de ontvanger is het bedienen van thermo-ventielen (max. 10 per uitgang) van de verdeler volgens de ontvangen verzoeken van de bijbehorende zenders. De ontvanger kan signalen ontvangen van maximaal 9 zenders. Wanneer er een verwarmingsverzoek uit een bepaalde zone wordt verzonden, wordt het relais bij de betreffende uitgang (potentiaalvrij-spanningsvrij) geactiveerd en wordt het thermo-ventiel bediend. Tegelijkertijd wordt het relais R10 voor de pomp geactiveerd. Als alle thermo-ventielen gesloten zijn, wordt de pomp automatisch uitgeschakeld.

Technische gegevens

• Uitgang: 250 VAC
• Voeding: 5 VDC
• Beschermingsgraad: IP20
• Werktemperatuur: 0...40°C
• Aantal uitgangen: 9
• Schakelelement: relais
• Gevoeligheid: -102 dBm
• Bereik op open terrein: 300 m
• Afmetingen (LxBxH): 106x90x58 mm
