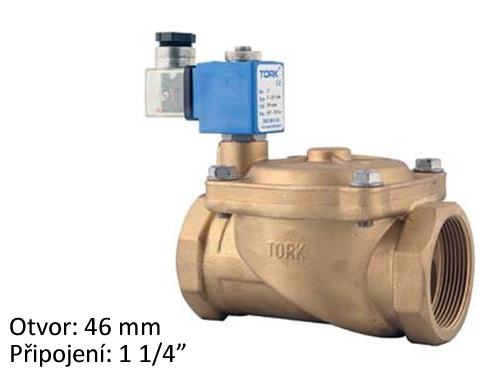

Magneetventiel voor stookolie TORK T-Y 406 DN32, doorlaat 46 mm, 230 VAC, aansluiting 11/4", druk 0,5-16 bar, spanningsloos gesloten. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluiting | Inwendige schroefdraad |
| Aansluitmaat | 1 1/4" |
| Afdichting | Viton |
| Atex | Nee |
| Druk | 0,5 - 12 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 65 |
| Medium | Olie |
| Mediumtemperatuur | 160 °C |
| Nominale diameter | DN 32 |
| Voeding | 240 VAC |
| Gewicht | 1.60 kg |

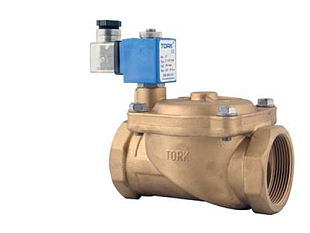

Elektromagnetische klep TORK T-Y 406 DN 32 (typeaanduiding S4010.06) is een solenoïde-afsluiter voor stookolie en andere niet-agressieve vloeistoffen met binnendraad 1 1/4". In spanningsloze toestand is de klep gesloten; hij opent wanneer 230 VAC op de spoel wordt gezet. Het betreft een indirect (servo) bediende klep – voor opening is een minimaal drukverschil van 0,5 bar tussen inlaat en uitlaat nodig.
De klep is bedoeld voor industriële en verwarmingssystemen met niet-agressieve vloeistoffen en stoom. Hij is probleemloos geschikt voor stookolie, hydraulische olie, lichte stookolie (type 2E), oververhit water en stoom tot 160 °C. De maximale viscositeit van het medium is 5 °E (~37 cSt). Typische toepassingen zijn ketelhuizen voor stookolie, brandstofleidingen, hydraulische circuits en stoomsystemen, waar de toevoer van vloeistof op afstand geregeld of automatisch afgesloten moet worden. Voor agressieve media (zuren, gassen, geconcentreerde chemicaliën) is de klep niet geschikt – de messing behuizing en de viton afdichting zijn daar niet bestand tegen.
De klep werkt in NC-modus (normally closed, spanningsloos gesloten): zodra de spoel niet wordt gevoed, houdt een interne veer de klep gesloten. Voor opening moet 230 VAC worden aangelegd. Bij stroomuitval of nooduitschakeling wordt de toevoer van vloeistof automatisch afgesloten, wat belangrijk is voor de veiligheid van olie- en stoomleidingen.
TORK T-Y 406 behoort tot de indirect (servo) bediende 2/2-wegkleppen en vereist daarom voor betrouwbare opening een minimaal drukverschil van 0,5 bar tussen inlaat en uitlaat. De reactietijd is 400 ms bij openen en 1000 ms bij sluiten. Het werkdrukbereik is 0,5–12 bar.
De behuizing en het deksel van de klep zijn gemaakt van gesmeed messing MS 58 (DIN 17673), de belangrijkste interne delen van roestvast staal – plunjer AISI 430, geleidebuis AISI 304 en veren AISI 302. De viton afdichting is bestand tegen temperaturen van -10 tot +160 °C en tegen olie en oververhit water.
De spoel heeft isolatieklasse H (180 °C), een inschakelduur van 100% en beschermingsgraad IP 65 (op aanvraag IP 68). De connector voldoet aan ISO 4400 / EN 175301-803 (Form A, kabel Ø 6–8 mm) en is op aanvraag verkrijgbaar met LED-indicatie voor visuele statuscontrole.
Let op: door bedrijf, mediumtemperatuur en voeding van de spoel kan het oppervlak van de spoel zeer heet worden – gebruik handbescherming bij bediening tijdens bedrijf.
De klepbehuizing kan in elke stand worden gemonteerd, maar de spoel moet verticaal staan (met de as omhoog) – nooit onder de as van de klep. Installeer de klep in de stromingsrichting die met een pijl op het onderste deel van de behuizing is aangegeven.
Plaats vóór de klep een filter voor mechanische verontreinigingen – de zitting is gevoelig voor vuil in het medium en grove deeltjes kunnen deze beschadigen. Open bij de eerste vulling de doorstroming geleidelijk, zodat er geen momentane lekkage aan de uitlaat ontstaat. De spoel kan ook na aansluiting worden gedraaid, zodat deze kan worden gericht naar de beschikbare ruimte.
De klep is bedoeld voor niet-agressieve vloeistoffen – stookolie, hydraulische olie, lichte stookolie (type 2E), oververhit water en stoom. De maximale viscositeit van het medium is 5 °E (~37 cSt). Gebruik hem niet voor agressieve media (zuren, gassen, geconcentreerde chemicaliën); de messing behuizing en viton afdichting zijn daar niet voor ontworpen.
De NC-functie (normally closed) betekent dat de klep in rust gesloten is. Hij opent pas wanneer 230 VAC op de spoel wordt gezet. Bij stroomuitval of onderbreking van de voeding sluit de klep zichzelf direct, wat het systeem beschermt tegen ongecontroleerde doorstroming en essentieel is voor de veiligheid van olie- en stoomleidingen.
TORK T-Y 406 is een indirect (servo) bediende klep – om te openen moet de inlaatdruk minstens 0,5 bar hoger zijn dan de uitlaatdruk. Zonder dit drukverschil opent de klep niet. In druksystemen is dat geen probleem, maar houd hier rekening mee bij het ontwerp van drukloze of zwaartekrachtsystemen – daar is een direct bediende klep nodig.
De klepbehuizing kan in elke stand worden geïnstalleerd – dit heeft geen invloed op de werking. De spoel moet echter verticaal staan met de as omhoog, nooit onder de as van de klep. De klep moet worden geïnstalleerd in de stromingsrichting die met een pijl op het onderste deel van de behuizing is aangegeven, en wij adviseren om vóór de klep een filter voor mechanische verontreinigingen te plaatsen.
Opwarming van de spoel is een normaal verschijnsel – door de stroom door de spoel ontstaat warmte. In combinatie met de omgevingstemperatuur en de temperatuur van het medium kan het oppervlak van de spoel zeer heet worden (bij 230 VAC zelfs boven 100 °C). Dit is geen defect, maar let op het risico op brandwonden – gebruik handbescherming bij het hanteren van de klep tijdens bedrijf.
