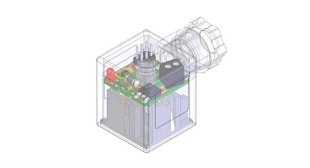

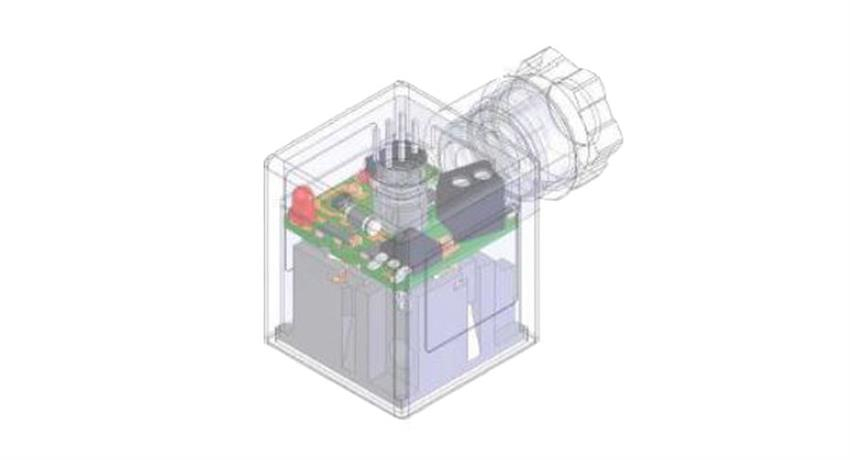

PWM (Pulse Width Modulation) connector biedt energiebesparing en verlengt de levensduur van de spoel. De connector ontvangt volledige spanning voor de voeding van de elektromagneet. Na een bepaalde tijdsinterval verlaagt het circuit de volledige spanning naar een lagere spanning voor energiebesparing. Hierdoor wordt de temperatuur van de spoel verlaagd, wat de levensduur verlengt. De vermogensreductie wordt bereikt door middel van pulsen met instelbare modulatie van de uitgangsspanning.

De installatie van een jumper (brug) maakt het mogelijk om de gewenste energiebesparing in te stellen.
Als er geen brug is geïnstalleerd, wordt de grootste hoeveelheid energiebesparing bereikt. (PWM-signaal = 1 × Aan, 8 × Uit)
Als alle drie de jumpers zijn geïnstalleerd, is de energiebesparing het kleinst. (PWM-signaal = 8 × Aan, 1 × Uit)

Technische specificaties

Maximale stroom: Imax = 1 A
Vertraging: 175 ms
Schakelfrequentie: 3,1 kHz @ 24V DC
Polariteitsgevoeligheid: Ja
Overspanningsbeveiliging: Nee
