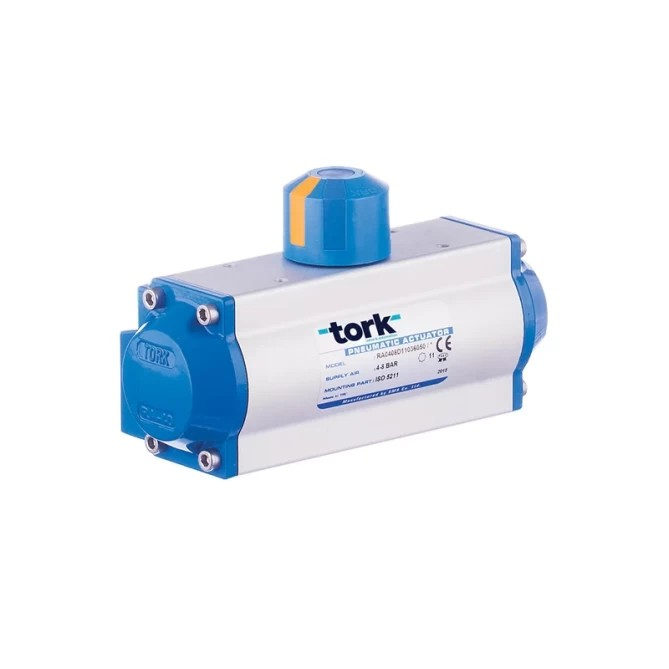

Enkelwerkende pneumatische aandrijving TORK RX40SR.11.0405.S10 (Ex-uitvoering) voor kogelkranen en vlinderkleppen in explosiegevaarlijke omgevingen. Veerretour, beschermingsgraad IP67, druk 4–8 bar, koppel 10,3 Nm. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Openings-/sluitingstijd (s) | 0,26...0,34 s |
| Atex | Ja |
| Draaimoment | 10 Nm |
| Druk | 4...8 bar |
| Klepaansluiting ISO5211 | F03/F04/F05 |
| Temperatuur | -10...80 °C |
| Gewicht | 1.20 kg |
TORK RX40SR.11.0405.S10 is een enkelwerkende (veerretour) pneumatische kwartslagactuator van het rack-and-pinion-type in Ex-uitvoering (ATEX) voor de bediening van kogelkranen, vlinderkleppen en andere kwartslagafsluiters. Bij wegvallen van de luchtdruk brengt hij de afsluiter met behulp van ingebouwde veren terug naar de uitgangspositie, wat vooral wordt toegepast in veiligheidsapplicaties.
De actuator uit de RX-serie is bedoeld voor omgevingen met explosiegevaar (zones met brandbare gassen of stof) – typisch gasketelruimtes, tankstations, de chemische en petrochemische industrie of gasbehandelingsinstallaties. Hij bedient kogelkranen, vlinderkleppen en plug valves in systemen waar bij uitval van de luchttoevoer of een storing een veilige terugkeer van de afsluiter naar de gesloten (of geopende) stand vereist is.
De behuizing van de actuator is van geperst aluminium, de zuigers en deksels zijn van spuitgietaluminium – de constructie is corrosiebestendig, ook in veeleisende industriële omgevingen. De aansluiting op de afsluiter voldoet aan de norm ISO 5211, de aansluiting van eindschakelaar, positioner en stuurmagneetventiel is volgens de Namur-standaard (VDI/VDE 3845–3847). Stelschroeven maken fijnafstelling van de eindstanden met ±5° in beide richtingen mogelijk.
Technische parameters (maat 40 SR, volgens de TORK-catalogus):
RX is de gecertificeerde uitvoering van de standaard RA-actuator voor omgevingen met explosiegevaar (ATEX, beveiliging II 2GD c T4, beschermingsgraad IP67). Het koppel en de afmetingen zijn bij beide uitvoeringen identiek; alleen de certificering en beschermingsgraad verschillen.
Dankzij de ingebouwde veren brengt de actuator de afsluiter bij onderbreking van de luchttoevoer automatisch terug naar de veilige stand (meestal gesloten). Dat is de belangrijkste reden waarom enkelwerkende actuatoren voor veiligheidsapplicaties worden gekozen.
De aansluiting op de afsluiter voldoet aan de norm ISO 5211 (flens F03/F04/F05), waardoor montage op kogelkranen en vlinderkleppen met een standaard ISO-aansluiting direct mogelijk is, zonder verloopstuk.
Ja, de aansluiting van eindschakelaar en positioner is volgens de Namur-standaard (VDI/VDE 3845/3846), net als de aansluiting van het stuurmagneetventiel (VDI/VDE 3847). Deze componenten kunnen zonder aanpassingen aan de actuator worden gemonteerd.
