Enkelwerkende pneumatische aandrijving TORK RX60SR met terugstelveer voor kogelkranen en vlinderkleppen in explosiegevaarlijke omgevingen. ATEX II 2GD c T4-certificering, bedrijfsdruk 4–8 bar. Meer informatie
Op bestelling
| Openings-/sluitingstijd (s) | 0,33...0,38 s |
| Atex | Ja |
| Draaimoment | 25 Nm |
| Druk | 4...8 bar |
| Klepaansluiting ISO5211 | F04/F05/F07 |
| Temperatuur | -10...80 °C |
| Gewicht | 4.90 kg |

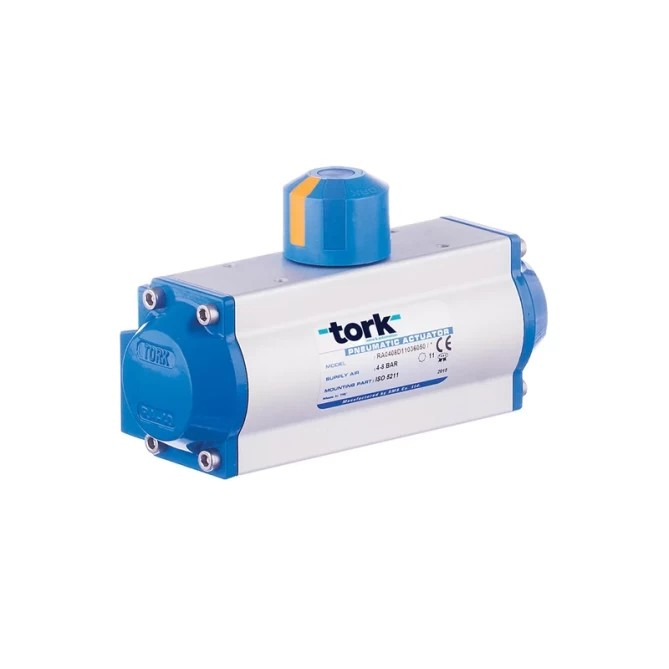

TORK RX60SR (RX60SR.11.0507.S10) is een enkelwerkende (veerretour) pneumatische aandrijving van het type rack & pinion (tandheugel en rondsel) in ATEX-uitvoering voor gebruik in explosiegevaarlijke omgevingen. Deze dient voor de automatische bediening van kogelkranen, vlinderkleppen en andere kwartslagafsluiters, waarbij bij uitval van de luchtdruk een veilige terugkeer naar de uitgangspositie met behulp van de ingebouwde veer vereist is.
De aandrijving is bedoeld voor installaties met explosiegevaar (chemische en petrochemische industrie, gasindustrie, tankstations, raffinaderijen), waar kogelkranen of vlinderkleppen in leidingen veilig moeten worden bediend. Dankzij de veerretour gaat de afsluiter bij uitval van lucht of elektrisch signaal automatisch naar een gedefinieerde veilige stand (open/gesloten), wat een typische eis is bij nood- en veiligheidsafsluiters.
De aandrijving is gecertificeerd volgens ATEX II 2GD c T4 en heeft beschermingsgraad IP67, waardoor deze geschikt is voor zones met brandbare gassen en stof. De behuizing is vervaardigd uit geëxtrudeerd geanodiseerd aluminium, de deksels en zuigers uit spuitgietaluminium, wat zorgt voor corrosiebestendigheid. De ventielaansluiting is volgens ISO 5211, en de aansluiting van de eindschakelaar, positioneerinrichting en richtingsmagneetventiel voldoet aan de Namur-standaard (VDI/VDE 3845/3846/3847), zodat standaard accessoires eenvoudig kunnen worden toegevoegd.
Technische parameters:
“SR” betekent Single Acting – een enkelwerkende aandrijving met veerretour. Perslucht drijft de aandrijving in één richting aan, en de ingebouwde veer brengt deze terug naar de uitgangspositie.
Ja. De aanduiding “RX” betekent de ATEX-uitvoering (Ex-proof) van de aandrijving met certificering II 2GD c T4 en beschermingsgraad IP67, bedoeld voor zones met brandbare gassen en stof.
De ventielaansluiting voldoet aan de ISO 5211-standaard, bij maat 60 in het flensbereik F04/F05/F07. De montage is daardoor compatibel met gangbare kogelkranen en vlinderkleppen met vierkante aandrijfas.
De ingebouwde veer brengt de afsluiter automatisch naar een gedefinieerde veilige stand (open of gesloten, afhankelijk van de configuratie), ook zonder perslucht.
Dankzij de aansluitingen volgens de Namur-standaard kunnen een eindschakelaar (switch box), positioneerinrichting (positioner) of handbediening (manual override) worden aangesloten.
