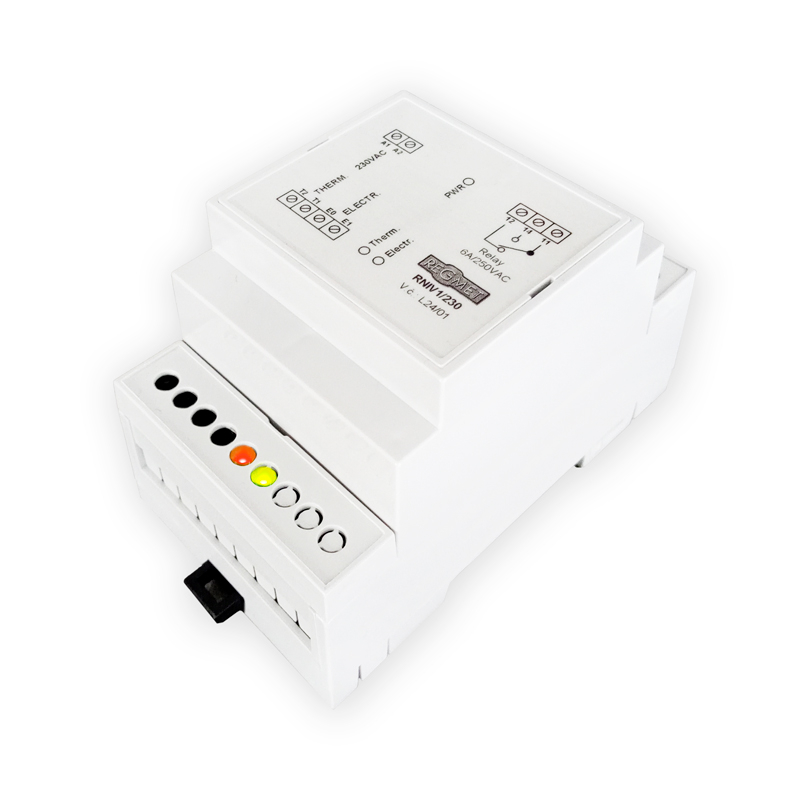

Het evaluatierelais RNIV1 is ontworpen voor het bewaken van het niveau van geleidende vloeistoffen en de temperatuur met behulp van geleidende elektroden en een thermische zekering of PTC-thermistor. Dit apparaat is geschikt als functionele vervanging voor het model NIV 101/A van het bedrijf Wilo en is aangepast om beide soorten ingangen op één relais-uitgangscontact aan te sluiten. Het is ontworpen om automatisch uit te schakelen bij een daling van het vloeistofniveau of oververhitting van de motor, wat wordt aangegeven door middel van LED-indicatoren. RNIV1 biedt eenvoudige installatie op een DIN-rail TS35 en is compatibel met een voedingsspanning van 24 VAC.

Belangrijkste kenmerken:

• Ingangen voor geleidende elektroden en thermische zekering/PTC-thermistor.
• Eén potentiaalvrij wisselcontact relais.
• Statusindicatie met LED's: geel (niveau), rood (temperatuur).
• Voedingsspanning 24 VAC.
• Montage op DIN-rail TS35 voor eenvoudige installatie.
• Vermogensverbruik max. 0,5VA, vertraging ca. 2s.
• Levensduur minimaal 20 x 10^6 cycli.
• Bedrijfstemperatuur -10 tot 50°C, vochtigheid 10 tot 95%RH zonder condensatie.
• Beschermingsgraad van de behuizing IP40, aansluitklemmen IP20.

Montage en aansluiting:

• Het wordt aanbevolen om de handleiding grondig door te nemen voor installatie en aansluiting.
• Elektrode- en voedingskabels moeten gescheiden worden geleid.
• Het is optimaal om een coaxkabel te gebruiken voor elektrodegeleiders met een maximale lengte van 20m.
