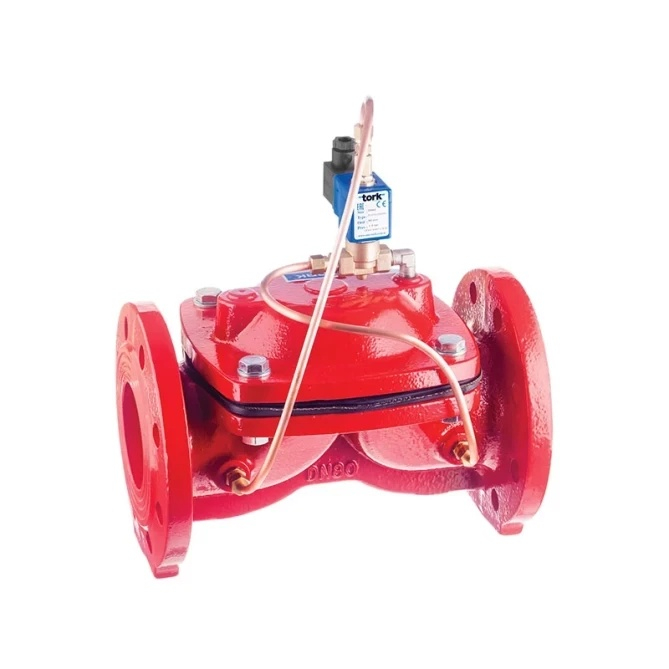

Flensmagneetventiel Tork T-GLFH DN100 voor water. Normaal gesloten, servogestuurd, 2/2-weg. Huis van gietijzer, NBR-afdichting, druk 1,6–16 bar, voeding 12 V DC. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 100 |
| Drukbereik | 1,6...16 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 100 |
| Temperatuur | -20...80 °C |
| Voeding | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GLFH DN100 12VDC NC is een flensmagneetventiel (solenoïdeventiel) uit de S1080-serie, bedoeld voor het geregeld afsluiten van water in leidingen met grote diameters. Het ventiel is normaal gesloten (NC), 2/2-weg en servogestuurd – bij het aanleggen van 12 V DC opent het, en na het uitschakelen keert het terug naar de gesloten stand. Het wordt toegepast overal waar de waterdoorstroming in een DN100-leiding op afstand en betrouwbaar moet worden geregeld.
Het T-GLFH DN100-ventiel wordt toegepast in industriële waterleidingsystemen, irrigatiesystemen, waterbehandelingsinstallaties, pompstations en technologische circuits waar de doorstroming in leidingen met grote diameter op afstand moet worden geregeld. Dankzij de flensaansluiting (DN100) en de gietijzeren behuizing is het ventiel geschikt voor permanente installatie in industriële gebouwen en buitentoepassingen. De servobesturing zorgt voor betrouwbare opening, ook bij hogere bedrijfsdruk – het ventiel vereist een minimale verschildruk van 1,6 bar.
De ventielbehuizing is vervaardigd uit grijs gietijzer, de interne delen van het solenoïdegedeelte (kern, kernbuis, veren) zijn van roestvast staal, en de zittingen en het zittinggedeelte zijn van messing. De afdichting is standaard van NBR – geschikt voor water en neutrale vloeistoffen. Het membraan zorgt voor servogestuurde doorstroomregeling met volledige doorlaatopening (full orifice). De spoel met isolatieklasse H (180 °C) is ingegoten met glasvezel en behaalt beschermingsgraad IP65 bij correct gemonteerde DIN 43650-connector (ISO 4400, Form A). Op aanvraag kan het ventiel worden geleverd met CR-Ni-oppervlaktebehandeling of met PTFE-coating, eventueel ook met een ATEX-spoel voor explosiegevaarlijke omgevingen.
Technische parameters – T-GLFH DN100 12VDC NC (S1080.12):
De T-GLFH DN100 is een servogestuurd ventiel – voor het openen van het membraan maakt het gebruik van het drukverschil tussen inlaat en uitlaat. De minimale verschildruk van 1,6 bar is daarom een voorwaarde voor een correcte werking. Als het systeem dit drukverschil niet levert (bijvoorbeeld bij zeer lage netdruk of bij gelijke drukken), opent het ventiel niet betrouwbaar. Voor toepassingen met een druk onder 1,6 bar of met nuldruk moet een direct werkend ventiel worden gekozen.
Ja, de fabrikant schrijft filtratie voor. Verontreinigingen in het medium kunnen de pilootopening van het membraan beschadigen of zich op de zitting afzetten en zo een goede afsluiting van het ventiel verhinderen. Het wordt aanbevolen om vóór het ventiel een zeef/filter te plaatsen – de fabrikant vermeldt in de datasheet geen concrete filterspecificatie (maaswijdte); voor industriële watertoepassingen is een filtratie van 100–200 µm gebruikelijk.
Het ventiel kan in elke positie worden gemonteerd zonder dat dit de werking beïnvloedt. De fabrikant adviseert echter verticale montage met de spoel naar boven gericht – deze positie garandeert de beste warmteafvoer van de spoel en een optimale werking van het pilootmechanisme bij langdurig gebruik.
Ja. De spoelen van de series S1070/S1080 zijn onderling uitwisselbaar en kunnen worden vervangen zonder de ventielbehuizing uit de leiding te demonteren. Het volstaat om de DIN 43650-connector los te koppelen, de bevestigingsmoer van de spoel los te maken en de vervangende spoel te monteren. De spanning moet wel gelijk blijven – de spoelen zijn beschikbaar voor AC- en DC-voeding in verschillende spanningsuitvoeringen (12 V, 24 V, 48 V, 110 V, 230 V).
De standaarduitvoering van de T-GLFH DN100 12VDC NC is niet bedoeld voor omgevingen met explosiegevaar. De fabrikant biedt echter een ATEX (ExProof)-spoel aan als optionele accessoire op aanvraag. Als u deze nodig heeft, vermeld dit dan bij uw bestelling. De datasheet vermeldt ook een beperking: het ventiel is niet geschikt voor gevaarlijke vloeistoffen die volgens PED in groep 1 zijn ingedeeld.
