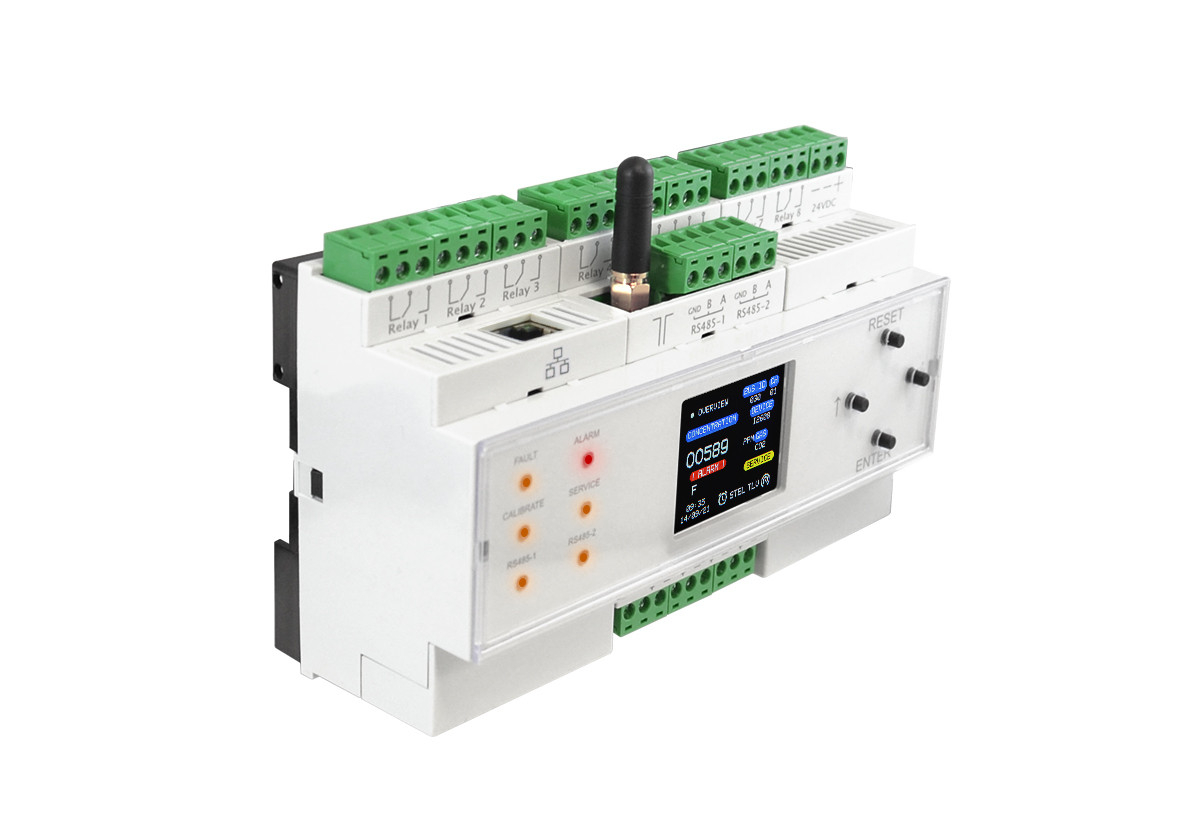

De besturingseenheid Evikontroll μGas E871C is ontworpen voor het monitoren van gasconcentraties en het detecteren van lekken in verschillende soorten installaties. Het systeem ondersteunt de aansluiting van maximaal 32 gassensoren via een RS-485-netwerk, wat centrale beheer en efficiënte controle mogelijk maakt.

Naast gasdetectoren kunnen ook temperatuur- en vochtigheidssensoren op het apparaat worden aangesloten, wat een uitgebreide monitoring van alle kritische factoren in de installatie mogelijk maakt. De besturingseenheid beschikt over 4 analoge uitgangen die de totale gasconcentratie in een bepaald gebied kunnen weergeven, wat het volgen van de niveaus van verschillende gassen in de omgeving vergemakkelijkt. Bovendien zijn er digitale ingangen beschikbaar voor verdere automatisering en koppeling met andere systemen.

Het apparaat is uitgerust met een geïntegreerde webserver voor eenvoudige configuratie, onderhoud en kalibratie. Dankzij de WiFi-verbinding kunnen de instellingen van het apparaat eenvoudig op afstand worden gemonitord en aangepast via een pc, tablet of mobiele telefoon. Het is echter geen cloudoplossing, maar de μGas E871C wordt benaderd via een vast IP-adres.

Belangrijkste kenmerken:

• Ondersteuning voor maximaal 32 gassensoren via ModBus RTU RS-485.
• Besturing van maximaal 8 ventilatiegroepen op basis van vochtigheid.
• 8x SPDT relaisuitgangen voor verschillende alarmniveaus
• 4x Analoge uitgangen 4-20mA voor continue ventilatieregeling
• 4x Digitale ingangen voor externe knoppen en voedingsinformatie
• 1x ModBus RTU RS-485 Master voor aansluiting van sensoren
• 1x ModBus RTU RS-485 Slave voor aansluiting op een bovenliggend systeem
• Wi-Fi connectiviteit en ondersteuning voor mobiele apparaten.
• Mogelijkheid tot uitbreiding met analoge, relais- en lichtmodules.

Technische specificaties:

• Voeding: 24 VDC / 1,0 A.
• Afmetingen: 90 x 157 x 58 mm.
• Bedrijfstemperatuur: -20 tot +65 °C.
• Display: LCD 1,8”.
• Gegevensopslag: 30 dagen met een opslaginterval van 15 minuten.

De besturingseenheid µGas E871C biedt een flexibel en modern oplossing voor veilige gasmonitoring met de mogelijkheid voor remote management en uitbreiding volgens de projectbehoeften.

Alarminstellingen

Gebruikers kunnen 3 onafhankelijke alarmniveaus instellen en tegelijkertijd de specifieke relaislogica kiezen die voor elk niveau zal worden gebruikt.

Naast deze niveaus zijn er in het systeem ook speciale alarmen vooraf ingesteld voor:

• Kortdurende blootstellingslimiet (STEL – gemiddelde over 15 minuten)
• Lange termijn blootstellingslimiet (TWA – gemiddelde over 8 uur)

Relais en uitbreidingen

Het apparaat is uitgerust met 8x onafhankelijke SPDT relais, die door de gebruiker individueel kunnen worden geconfigureerd voor alle ingestelde alarmen.

Uitbreidingsrelais module E125-8R

Het aantal relaisuitgangen kan worden vergroot door maximaal 3 eenheden van de E7125-8R-serie aan te sluiten via de RS-485-bus. Elke uitbreidingsunit E7125-8R is ook uitgerust met 8 onafhankelijke SPDT relais.

Analoge uitgangen

Evikontroll μGas biedt 4 analoge uitgangen, die kunnen worden ingesteld om het totale niveau van gasconcentratie in een groep weer te geven. Gebruikers kunnen meerdere kanalen configureren naar één analoge uitgang, waarbij de besturingseenheid de maximale waarde van de gemeten concentraties van verschillende gassen weergeeft volgens hun meetbereik.

Hierdoor kunnen gebruikers eenvoudig het totale niveau van verschillende gassen in de omgeving volgen in het bereik van 4–20mA en continu de frequentieomvormer van het ventilatiesysteem regelen.

Digitale ingangen

Evikontroll μGas is uitgerust met 4 digitale ingangen, die kunnen worden gebruikt als een externe systeemreset of om een storingsstatus op te roepen via spanningsvrije contacten.

Bijvoorbeeld, in het geval van voeding van de besturingseenheid via een UPS, is het mogelijk om een signaalcontact van de UPS aan te sluiten voor batterijwerking en ervoor te zorgen dat de besturingseenheid gericht een storingssignaal activeert via een relais.

Instellingen

De besturingseenheid Evikontroll μGas E871C wordt geleverd met vooraf geïnstalleerde firmware en is klaar voor gebruikersinstelling. De instellingen worden in het Engels aangeboden en zijn toegankelijk volgens de bijgevoegde handleiding. Hoewel het instellingsproces vrij intuïtief is, bieden wij de mogelijkheid om vooraf ingestelde configuraties bij ons te bestellen. Bij interesse vragen wij u na bestelling een formulier in te vullen, op basis waarvan wij de configuratie van de Evikontroll μGas E871C eenheid uitvoeren. Deze dienst is tegen betaling. Voor meer informatie en bestellingen kunt u contact met ons opnemen.

Topologie van de aansluiting

Bij het aansluiten van de besturingseenheid Evikontroll μGas E871C zijn er twee opties beschikbaar. De keuze van de juiste aansluiting hangt af van de specifieke eisen van de toepassing en het aantal aangesloten sensoren. Busbekabeling is ideaal voor nieuwe installaties, omdat het een eenvoudige implementatie biedt en een economische oplossing is, vooral op het gebied van bekabeling. Aan de andere kant wordt sterbekabeling vaker gebruikt bij renovaties, wanneer het nodig is om bestaande bekabeling van een ouder detectiesysteem te integreren. Voordat bestaande bekabeling wordt gebruikt, is het echter noodzakelijk om deze te controleren om ervoor te zorgen dat deze compatibel is met het analoge signaal 4-20mA.
