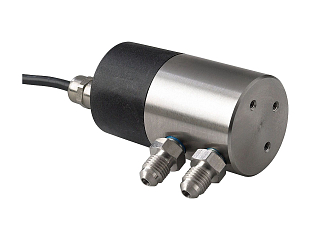

Differentiaaldruksensor voor nauwkeurige meting van Δp tussen P1 en P2 – typisch tussen de zuig- en persflens van de pomp. Aansluiting gebeurt via capillairen met schroefdraad 7/16"-20 UNF, montage aan de zijkant van de pomp of aan de muur met de meegeleverde beugel.

De elektronica maakt gebruik van een silicium meetchip met beschermende coating, voeding PELV 12–30 VDC en analoge uitgang 4–20 mA (3 draden). Bij een kabellengte van meer dan 30 m wordt een versterker gebruikt; er is ook een verlengset beschikbaar (DPI kit 2).

Belangrijkste functies

• Meting van differentiaaldruk in het bereik van 0–2,5 bar (Δp)
• Analoge uitgang 4–20 mA (3-draads aansluiting)
• Voeding 12–30 VDC (PELV)
• Beschermingsklasse IP55
• Aansluiting via capillairen 7/16"-20 UNF
• Montagebeugel voor eenvoudige bevestiging
• Mogelijkheid tot kabelverlenging (DPI kit 2); gebruik een versterker bij >30 m
• Niet geschikt voor explosiegevaarlijke omgevingen (ATEX)
