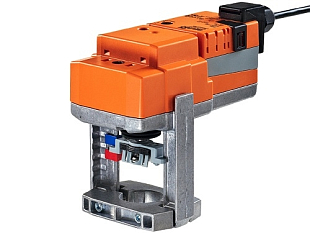

Lineaire servoaandrijving Belimo LV24A-SR-TPC voor twee- en driewegkleppen. Analoge aansturing DC 2–10 V, kracht 500 N, slag 15 mm. Voeding 24 V AC/DC, IP54. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Bediening | 0...10 V |
| Heffingskracht | 500 N |
| Noodfunctie | Nee |
| Slag | 20 mm |
| Voeding | 24 VDC, 24 VAC |
| Gewicht | 1.30 kg |

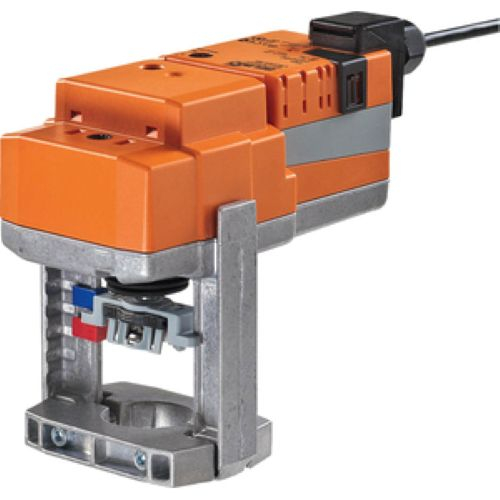

Bij dit product bieden wij de service montage van de aandrijving op de afsluiter. Meer informatieDe lineaire servoaandrijving Belimo LV24A-SR-TPC is een analoge lineaire aandrijving voor twee- en drieweg zittingafsluiters (lineaire afsluiters) van Belimo. De aandrijving regelt de stand van de afsluiter op basis van een ingangssignaal van DC 2–10 V en wordt toegepast in verwarmings-, ventilatie- en airconditioningsystemen.
De aandrijving is bedoeld voor stationaire installaties in verwarmings-, ventilatie- en airconditioningsystemen – bijvoorbeeld voor de regeling van de doorstroming van verwarmingswater via lineaire Belimo-afsluiters in warmtewisselaarstations, luchtbehandelingsruimten of aan de voet van stijgleidingen. De aandrijving is niet bedoeld voor buiteninstallatie die wordt blootgesteld aan directe regen, sneeuw of zonnestraling, noch voor gebruik in vliegtuigen of andere vervoermiddelen.
De servoaandrijving wordt met behulp van een gevormde beugel direct op de hals van de afsluiter gemonteerd en kan op de hals 360° worden gedraaid. De slag kan nauwkeurig worden afgesteld met een 4 mm inbussleutel die in het bovenste deel van de aandrijving wordt gestoken. Bij spanningsuitval of tijdens servicewerkzaamheden kan de aandrijving handmatig worden versteld door op de knop te drukken, waardoor de overbrenging wordt ontkoppeld en de spindel met de hand kan worden bewogen; de knop kan in deze stand worden vergrendeld.
De aandrijving is beveiligd tegen overbelasting en heeft daarom geen mechanische eindschakelaars nodig; bij het bereiken van de eindpositie stopt hij automatisch. Het slagbereik wordt automatisch ingesteld bij de eerste inschakeling van de voeding – de aandrijving controleert dan zelf beide eindposities en past hierop zowel het regelsignaal als het terugmeldsignaal aan. De mechanische standaanwijzer op de console geeft vervolgens continu de actuele stand van de afsluiter aan.
De aandrijving is bedoeld voor koppeling met lineaire (zitting)afsluiters van Belimo met behulp van een gevormde beugel. Wij adviseren om de specifieke combinatie van aandrijving en afsluitertype vóór bestelling te verifiëren, bij voorkeur met een verkoopmedewerker van bola.cz.
De montage en elektrische aansluiting moeten worden uitgevoerd door een persoon met de juiste elektrotechnische kwalificatie. De 24 V-voeding moet via een veiligheidsscheidingstransformator worden aangesloten.
Ja. Door op de knop op de behuizing van de aandrijving te drukken, wordt de overbrenging ontkoppeld en kan de spindel handmatig worden gedraaid; de knop kan in deze stand worden vergrendeld totdat u hem weer losmaakt.
Nee. Bij de eerste inschakeling van de voeding vindt een automatische aanpassing (adaptatie) van het slagbereik plaats. De adaptatie kan later op elk moment opnieuw handmatig worden gestart met de knop op de behuizing van de aandrijving.
Ja, de LV24A-SR-TPC vervangt het oudere type NVD 24-SR.
