Parameters en catalogi

Bediening	Modbus
Hulpcontact	Nee
Noodfunctie	Nee
Slag	5,5 mm
Voeding	24 VDC, 24 VAC
Gewicht	0.68 kg

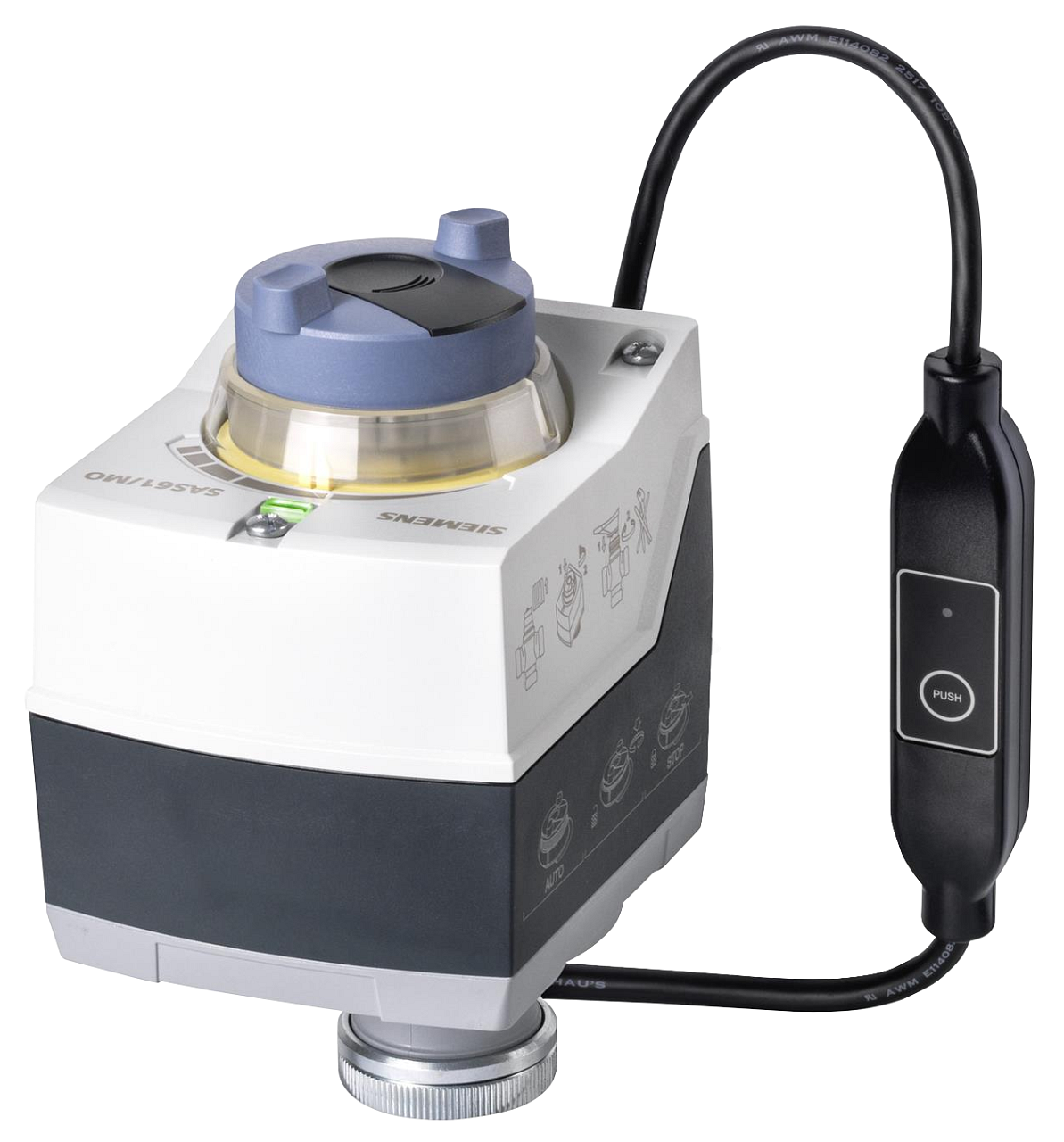

De elektromotorische aandrijving SAS 61.03/MO met Modbus afstandscommunicatie is geschikt voor 2- en 3-weg hefventielen V..G44.., VVG55.. en VVG549 met een slaghoogte van 5,5 mm in verwarmings-, airconditioning- en ventilatiesystemen. De ventielen kunnen zowel als regel- als afsluitventielen worden gebruikt.

De aandrijving is zeer eenvoudig te installeren en vereist geen speciale aanpassingen. Op de behuizing bevindt zich een LED-indicator voor beweging en status. Optioneel kan deze worden uitgebreid met extra functies en een hulpschakelaar. Het is ook mogelijk om deze op oudere typen ventielen te monteren met behulp van de montageset ASK 30. Hiermee kan hij ook ventielen X3i.., VVG45.., VXG45.., VXG46.. en VVI51.. bedienen.

Eigenschappen:

Spanning 24 VAC/VDC
Positioneerkracht 400 N
Positioneertijd 30 s
Modbus RTU
Slag 5,5 mm
Handmatige instelling

Functies:

Zelfkalibratie - moet worden uitgevoerd bij de eerste ingebruikname. De aandrijving beweegt naar de onderste eindpositie en slaat de gemeten waarden op.
Detectie van ventielzitting - is afhankelijk van de prestaties van de aandrijving. Na kalibratie slaat de aandrijving de exacte slag van het ventiel op in het geheugen.
Detectie van vreemde voorwerpen - de aandrijving is in staat om de aanwezigheid van een vreemd voorwerp in het ventiel en de verstopping ervan te detecteren. Als dit gebeurt, probeert de aandrijving drie keer het ventiel vrij te maken. Als dit niet helpt, schakelt de aandrijving de LED-signalisatie in en gaat verder in beperkte modus.
Modbus RTU - is niet galvanisch geïsoleerd. Ontvangt de gewenste ventielpositie (0...100%), zendt de actuele positie uit (0...100%). Stuurt het ventiel op afstand aan Openen / Sluiten / Min / Max / Stop. Monitort de gewenste waarde en maakt een back-up van de instellingen.
