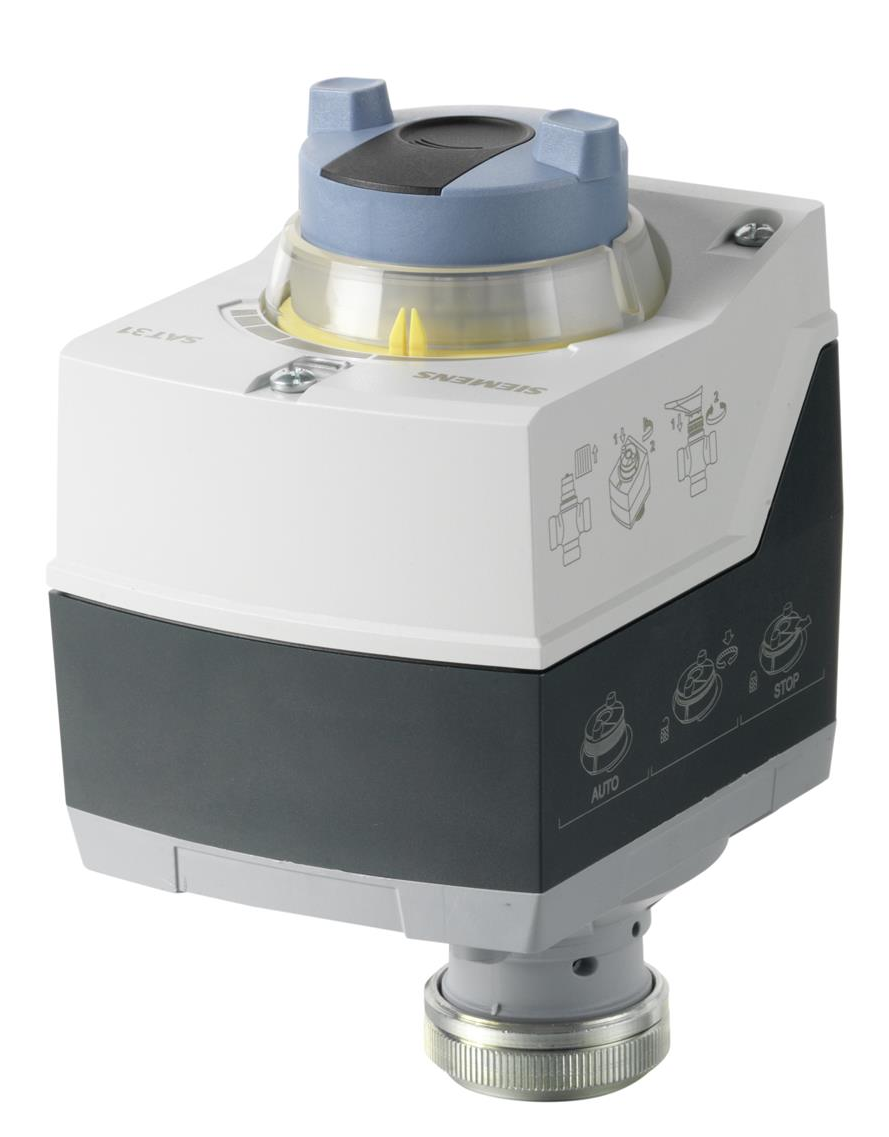

De lineaire servomotor wordt direct op de kleppen geïnstalleerd zonder dat extra accessoires nodig zijn. De montage is eenvoudig en snel. Hij is bedoeld voor VVG549.. kleppen in HVAC-toepassingen. De aandrijving wordt gestuurd door een continu signaal, maar kan ook handmatig worden bediend. Voor de aandrijving kan elk aangeboden stuursignaal worden gekozen. Eén regelaar kan tot tien servomotoren aansturen, waardoor dit model parallel kan worden aangesloten.

De servomotor ontvangt een terugkoppelingssignaal op klem U. Bij installatie voert de motor zelfkalibratie uit en bepaalt hij de eindposities die de klepsteel kan bereiken. Hij detecteert ook direct wat de werkelijke slagwaarde van de klep is, afhankelijk van de kracht. Deze gegevens worden vervolgens opgeslagen voor later gebruik.

De motor is ook uitgerust met een functie voor het detecteren van vreemde voorwerpen, waarmee hij kan herkennen of het kleplichaam is geblokkeerd door een vreemd voorwerp. De motor doet dan drie pogingen om het vrij te maken en als deze niet succesvol zijn, begint hij een storing aan te geven met LED-indicatie.

In de constructie van de motor is gedwongen besturing Z (Z-modus) geïntegreerd, die de voorkeur krijgt boven de automatische modus.

Eigenschappen

• voeding 24 VAC/VDC
• slag 5,5 mm
• slagkracht 300 N
• omschakeltijd 8 s
• besturing 0...10 V / 4...20 mA / 0....1000 Ω
• beschermingsgraad IP 54
• LED-indicatie
