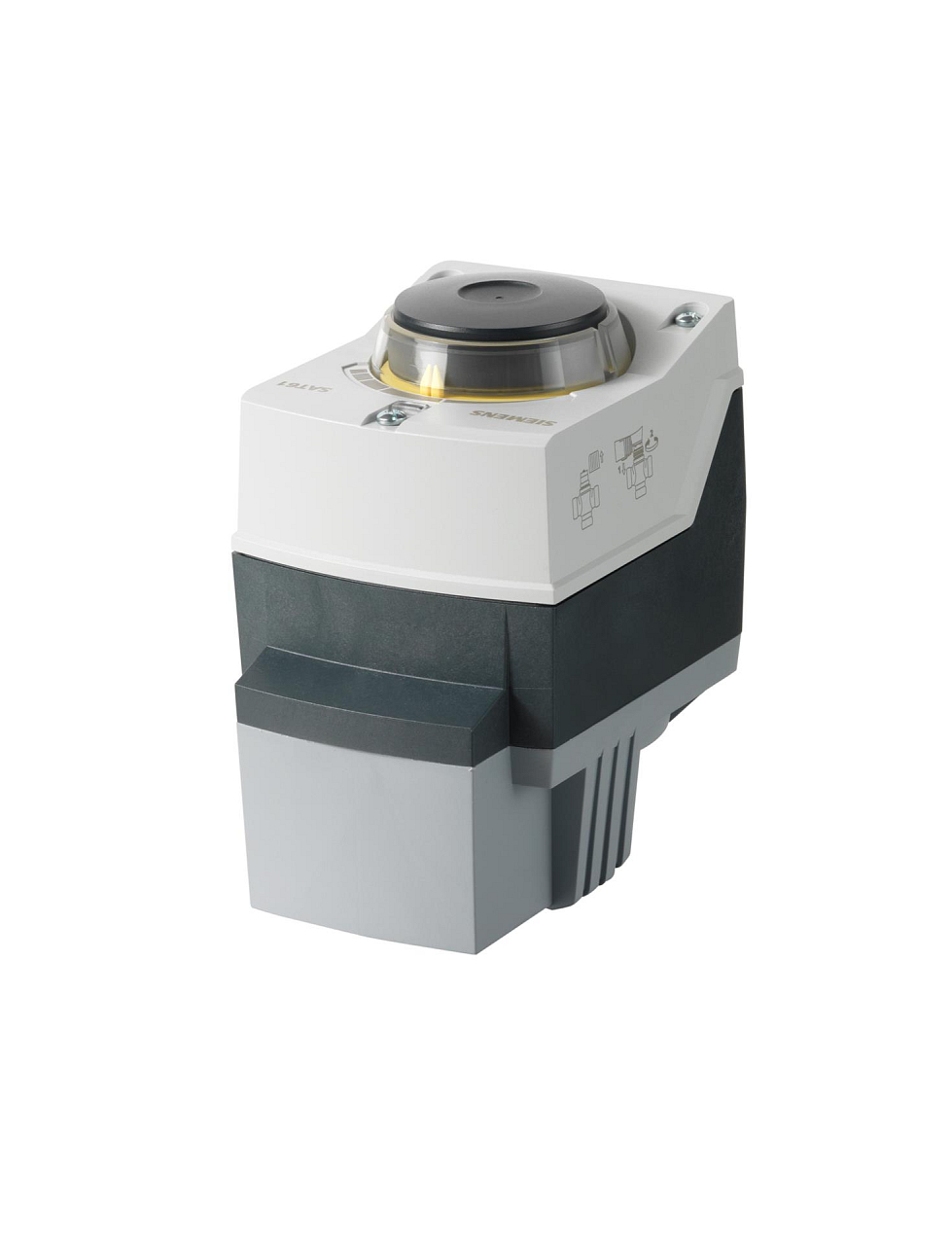

De lineaire servomotor wordt direct op de kleppen geïnstalleerd, zonder dat er extra accessoires nodig zijn. De montage is eenvoudig en snel. Hij is bedoeld voor VVG549.. kleppen in HVAC-toepassingen. De aandrijving wordt gestuurd door een continu signaal met automatische reset naar elektrische werking. Voor de aandrijving kan elk aangeboden besturingssignaal worden gekozen. Eén regelaar kan tot tien servomotoren aansturen, waardoor dit model parallel kan worden aangesloten. De servomotor is uitgerust met een terugkeervoorziening dankzij een veer.

De servomotor ontvangt een feedbacksignaal op klem U. Bij installatie voert de motor een zelfkalibratie uit en bepaalt hij tot welke eindposities de klepsteel kan reiken. Ook detecteert hij direct wat de werkelijke slagwaarde van de klep is, afhankelijk van de kracht. Deze gegevens worden vervolgens opgeslagen voor later gebruik.

De motor is ook uitgerust met een functie voor het detecteren van vreemde voorwerpen, waarbij hij kan herkennen of het kleplichaam is geblokkeerd door een vreemd voorwerp. De motor doet dan drie pogingen om het vrij te maken en als deze niet succesvol zijn, begint hij een storing aan te geven met LED-indicatie.

In de constructie van de motor is een geforceerde besturing Z (Z-modus) geïntegreerd, die de voorkeur heeft boven de automatische modus.

Eigenschappen

• voeding 24 VAC/VDC
• slag 5,5 mm
• slagkracht 300 N
• omschakeltijd 15 s
• besturing 0...10 V / 4...20 mA / 0....1000 Ω
• beschermingsgraad IP 54
• LED-indicatie
