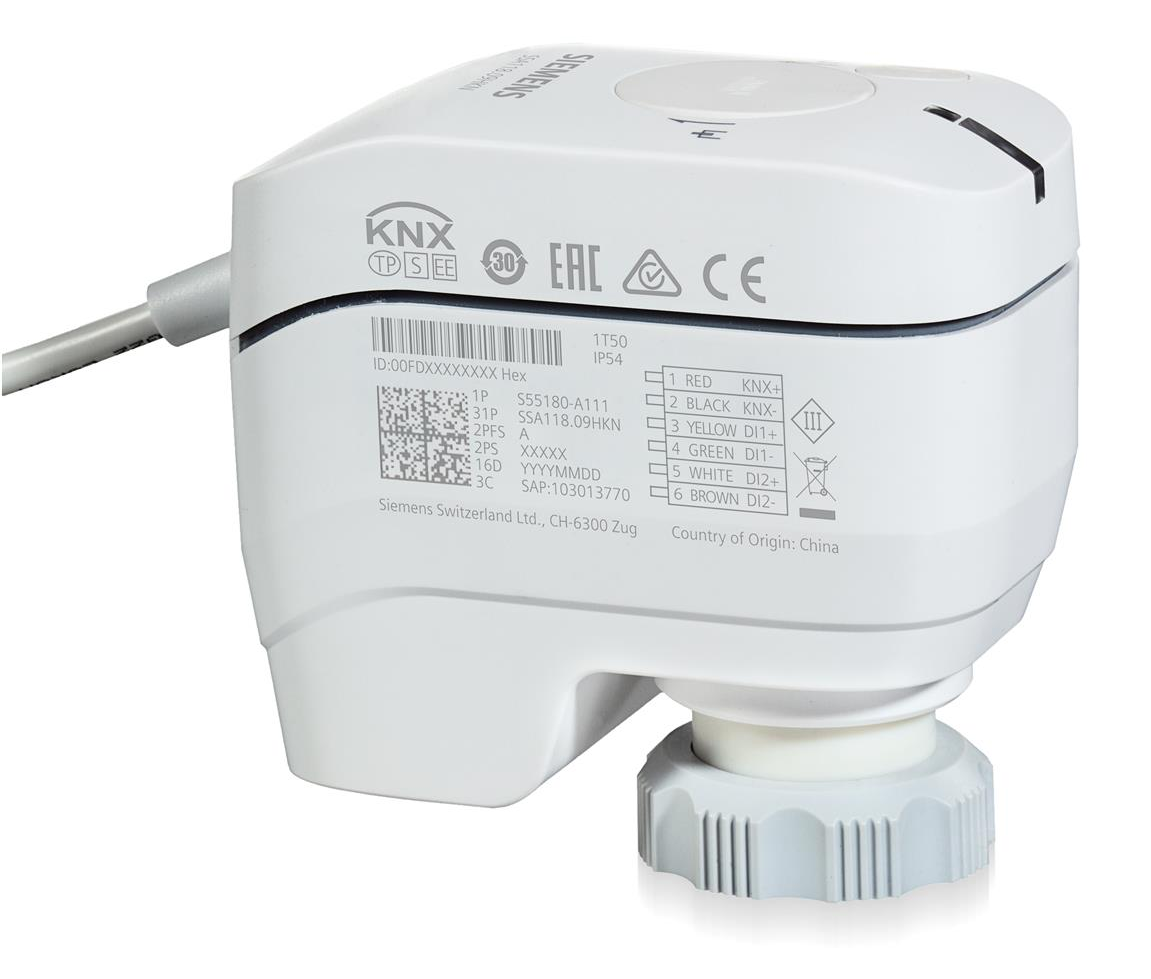

De elektromotorische aandrijving SSA118.09HKN met KNX afstandscommunicatie is geschikt voor radiatorkleppen (VEN, VDN, VUN, M30x1,5 van andere fabrikanten), gecombineerde PICV-kleppen DN 10-32 (VPP46.., VPI46..), MiniCombi-kleppen (VPD, VPE) en kleine kogelkranen (VD1..CLC).

De aandrijving vindt toepassing in systemen voor radiatorenverwarming, plafondkoeling, VAV en fancoil-toepassingen. Dankzij de KNX S-Mode afstandscommunicatie ontvangt de aandrijving instructies van de ruimtetemperatuurregelaar. De aandrijving kan de klep in elke positie tussen twee parametriseerbare grenswaarden instellen. De aandrijving beschikt over twee potentiaalvrije ingangen. Het is mogelijk om meerdere aandrijvingen parallel aan te sluiten.

Als de klep langere tijd niet is gebruikt, activeert de servomotor deze één keer per zeven dagen om de klep volledig te openen en weer te sluiten. Dit voorkomt preventief het vastlopen van de klep. De installatie van de aandrijving is zeer eenvoudig. Als de aandrijving na het opstarten geen toepassing laadt, opent deze automatisch 25% na zelfkalibratie.



1. Beschermkap voor handmatige bediening. Opent met een schroevendraaier.

2. Knop voor het activeren/deactiveren van handmatige bediening.

3. Handmatige instelling met behulp van een inbussleutel.

4. KNX programmeerknop

5. LED-indicator voor positie

6. LED-indicator voor KNX-communicatie

Instellingen, modi

• Klep beschermingsmodus
• Geforceerde modus
• Zomermodus
• Overdracht en monitoring van de huidige positie
• Beperking van de maximale bedieningswaarde
• Aanpassing aan de klepkarakteristieken
• Bepaling en overdracht van de maximale startwaarde

Op de behuizing van de aandrijving bevinden zich twee LED-indicatoren, één voor de positie en de andere voor KNX-communicatie. De bewegingsindicatie brandt groen of rood. Een groen knipperend lichtje geeft zelfkalibratie of aandrijvingswerking aan, constant branden betekent dat de aandrijving de eindpositie heeft bereikt en na enkele seconden uitschakelt. Een rood lichtje betekent een fout en brandt constant. Afwisselend knipperen van groen en rood licht betekent handmatige bediening. De KNX-communicatie-indicatie brandt groen, geel en rood. Een constant groen licht betekent dat de verbindingstest succesvol was. Een geel knipperend licht in korte intervallen betekent dat de fabrieksinstellingen worden hersteld, een langer interval betekent een wachttijd voor verbinding. Een constant rood licht betekent dat het apparaat in het adresserings-/programmeerstadium is, een korter knipperinterval betekent dat de verbinding van de aandrijving is mislukt, en een langer interval betekent dat er een fout is opgetreden en dat een reset van de voeding nodig is.

Eigenschappen:

• Spanning 24 VDC
• Positioneerkracht 100 N
• Positioneertijd 20 s/mm
• KNX M-Mode communicatie
• Aansluitkabel 1,5 m
• 2 potentiaalvrije ingangen voor raamcontact en condensatie-/aanwezigheidscontact
