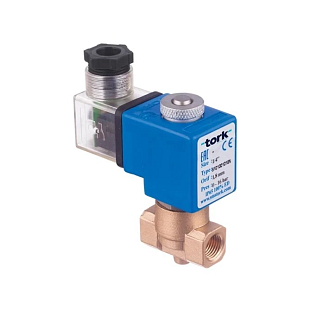

Hogedruk magneetventiel Tork T-GHA102 3/8" voor lucht, water en neutrale oliën. Servogestuurd, normaal open, NBR-afdichting. Voeding 24 V AC, max. druk 125 bar, IP65. Meer informatie
Op bestelling
| Aansluitmaat | 3/8" |
| Drukbereik | 0,5...40 bar |
| Functie | Zonder spanning geopend |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 10 |
| Temperatuurbereik | -20...80 °C |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork T-GHA102 is een hogedruk magneetventiel met stuurdrukbediening en 3/8" BSP-schroefdraad voor water, lucht, minerale oliën en neutrale gassen. De normaal open (NO) uitvoering zorgt voor doorstroming van het medium zonder voeding – het ventiel sluit wanneer 24 V AC op de spoel wordt gezet. De messing behuizing, NBR-afdichting en maximale werkdruk van 125 bar maken het geschikt voor veeleisende industriële leidingsystemen.
Het ventiel is bedoeld voor industriële persluchtsystemen, hydraulische installaties en neutrale vloeistoffen met hoge werkdrukken. Het wordt toegepast in de machinebouw, hydraulische aggregaten, pers- en vormmachines, pneumatische circuits en bij de distributie van technische gassen. De normaal open uitvoering is geschikt overal waar de doorstroming ook bij spanningsuitval behouden moet blijven – bijvoorbeeld als veiligheidselement in ontluchtings- of ontlastingscircuits.
De ventielbehuizing is van messing, de interne delen zijn van roestvast staal en messing. De standaard afdichting is NBR (bedrijfstemperatuur −10 °C tot +90 °C); op aanvraag zijn ook EPDM-afdichtingen (−30 °C tot +130 °C), Viton (−20 °C tot +160 °C) of PTFE (−10 °C tot +160 °C) leverbaar. De schroefdraad is G (BSP) volgens ISO 228-1, op aanvraag NPT. De spoel met isolatieklasse H (180 °C) voor continu bedrijf ED 100% is aangesloten via een standaard 3-polige DIN 43650-connector (ISO 4400 / EN 175301-803 Form A). Op aanvraag is een spoel met LED-indicator, PWM-socket of in ATEX-uitvoering voor explosiegevaarlijke omgevingen beschikbaar.
Technische parameters – S1014.02 (G3/8", met stuurdrukbediening):
Een normaal open ventiel laat het medium door zonder voeding – doorstroming is de uitgangstoestand. Zodra u 24 V AC op de spoel zet, sluit het ventiel. Deze uitvoering is geschikt overal waar de doorstroming ook bij uitval van de voeding of het besturingssysteem behouden moet blijven, bijvoorbeeld in ontluchtings-, ontlastings- of veiligheidskringen. Voor toepassingen waarbij de veilige uitgangstoestand een gesloten afsluiter is, kiest u de normaal gesloten (NC) variant.
Het T-GHA102 ventiel (serie S1014, G3/8" en groter) gebruikt stuurdrukbediening – de elektromagneet bedient niet direct het afsluitelement, maar een stuurkanaal, waarbij de uiteindelijke kracht voor openen of sluiten wordt geleverd door de druk van het medium zelf. Daarom is een minimale verschildruk van 0,5 bar tussen inlaat en uitlaat noodzakelijk. Voor toepassingen zonder drukverschil (drukloze tanks, zwaartekrachtleidingen) zijn kleinere direct werkende varianten uit de S1013 G1/4"-serie met ΔP = 0 bedoeld.
De standaard NBR-afdichting (achtervoegsel NT in de productcode) is geschikt voor water, lucht, minerale oliën en neutrale vloeistoffen tot +90 °C. Voor heet water of stoom tot +130 °C kiest u EPDM. Voor agressieve chemicaliën, gechloreerde of aromatische stoffen en temperaturen tot +160 °C zijn Viton of PTFE geschikt. Geef de gewenste afdichting op bij uw bestelling – de aanduiding van de variant wordt in de productcode verwerkt.
