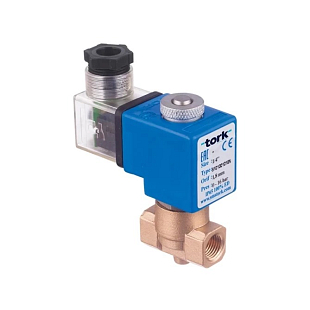

Magneetventiel Tork S1014 3/4" is een normaal open hogedrukventiel voor water en vloeistoffen. Servogestuurd, messing behuizing, afdichting NBR+PTFE. Druk 0,5–40 bar, voeding 24VAC. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 3/4" |
| Drukbereik | 0,5...40 bar |
| Functie | Zonder spanning geopend |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 20 |
| Temperatuurbereik | -20...80 °C |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork T-GHA104 S1014 3/4" 24VAC NO is een 2-weg magneetventiel voor water en vloeistoffen, uitgevoerd als normaal open (NO). In de rusttoestand is het ventiel geopend en sluit het bij spanningsinschakeling. De indirect gestuurde uitvoering met messing huis is bedoeld voor industriële leidingsystemen met een drukverschil van min. 0,5 bar.
Het ventiel wordt toegepast in industriële waterleidingen, koelcircuits, machinebouwlijnen en technologische processen waar automatische afsluiting van de mediumtoevoer bij spanningsuitval vereist is. De NO-functie (normaal open) is geschikt overal waar de veilige toestand doorstroming betekent – bijvoorbeeld in koel- of processystemen waar bij stroomuitval een nooddoorstroming noodzakelijk is. Het ventiel is gecertificeerd volgens PED (97/23/EC) en kan in elke positie worden gemonteerd zonder invloed op de werking.
Het ventielhuis is van messing, de interne delen zijn van roestvast staal en messing, de zitting, ankerbuis en veren zijn van roestvast staal. De standaard afdichting is NBR+PTFE, op aanvraag zijn combinaties Viton+PTFE en EPDM+PTFE beschikbaar. De schroefdraad is BSP (G 3/4") volgens ISO 228-1, op aanvraag NPT. De spoel heeft isolatieklasse H (180 °C), impregnatie met polyester glasvezel en is beschermd volgens IP65. De elektrische aansluiting verloopt via een DIN 43650-connector (ISO 4400 / EN 175301-803 Form A). Op aanvraag is een ATEX-spoel (explosieveilig) beschikbaar.
Technische parameters:
Een NO-ventiel (normaal open) staat in de rusttoestand zonder spanning open – het medium stroomt door. Bij spanningsinschakeling sluit het ventiel. Een NC-ventiel (normaal gesloten) werkt omgekeerd – zonder spanning is het gesloten. De keuze hangt af van welke toestand voor uw toepassing veilig is bij energie-uitval.
Ventiel S1014 is indirect gestuurd – voor betrouwbaar openen of sluiten maakt het gebruik van het drukverschil vóór en achter het ventiel. Een minimale ΔP van 0,5 bar moet gedurende de volledige bedrijfstijd in de leiding aanwezig zijn. Als uw systeem werkt met geen of een zeer laag drukverschil, moet een direct werkende uitvoering worden gebruikt (serie S1013 G1/8"–G1/4").
Standaard wordt de combinatie NBR+PTFE geleverd voor water en neutrale vloeistoffen tot +80 °C. Op aanvraag zijn ook de combinaties EPDM+PTFE (tot +130 °C, geschikt voor warm water en lagedrukstoom) en Viton+PTFE (tot +160 °C, voor agressievere media en hogere temperaturen) beschikbaar. Het type afdichting maakt deel uit van het bestelnummer.
De standaarduitvoering van ventiel S1014 is niet ATEX-gecertificeerd. Op aanvraag is echter een explosieveilige (ATEX-)spoel beschikbaar, waardoor toepassing in explosiegevaarlijke omgevingen mogelijk is. Bij bestelling moet deze variant uitdrukkelijk worden gespecificeerd.
De Tork-ventielen uit de series S1013/S1014 voldoen aan de Europese richtlijn voor drukapparatuur PED (97/23/EC) en de laagspanningsrichtlijn LVD (2006/95/EC). De elektrische beschermingsgraad is IP65 volgens ISO 60529 (op aanvraag IP68).
