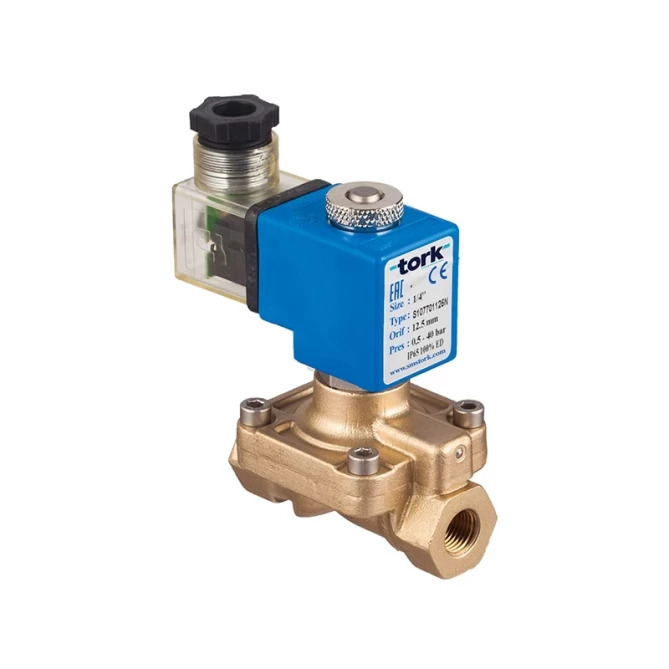

Magneetventiel Tork S1077 G1/4" is een pilotgestuurd 2/2 NC-ventiel voor water, lucht en gas. Messing behuizing, NBR-afdichting, beschermingsgraad IP65. Drukbereik 0,5–40 bar, Kv 48 l/min. Meer informatie
Op bestelling
| Aansluitmaat | 1/4" |
| Drukbereik | 0,5...40 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 8 |
| Temperatuurbereik | -20...80 °C |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork S1077 G1/4" 24VAC NC is een 2-weg magneetventiel met servobesturing (2/2) in normaal gesloten uitvoering (NC). Het ventiel is bedoeld voor de regeling van de doorstroming van water, lucht en gas in industriële leidingsystemen. De messing behuizing met roestvaststalen interne onderdelen zorgt voor een betrouwbare werking binnen een drukbereik van 0,5–40 bar bij continue inschakelduur (ED 100%).
Het S1077-ventiel komt overal van pas waar de doorstroming van water, perslucht of gas op afstand geschakeld moet worden bij een hogere bedrijfsdruk. Typische toepassingen zijn industriële machines en productielijnen, koelcircuits, pneumatische systemen, irrigatie of debietregeling in ketelhuizen en machinekamers. De servobesturing maakt betrouwbaar schakelen mogelijk, ook bij drukken dicht bij het maximum van 40 bar. Het ventiel kan in elke positie worden gemonteerd, maar de spoel dient verticaal georiënteerd te zijn.
De ventielbehuizing is vervaardigd uit messing, de interne onderdelen (zitting, ankerbuis, veren) zijn van roestvast staal. De standaard NBR-afdichting dekt een temperatuurbereik van –20 °C tot +80 °C; op aanvraag zijn EPDM (–30 °C tot +130 °C) of Viton (–20 °C tot +160 °C) beschikbaar. De doorlaatdiameter is 12,5 mm, de Kv-waarde bedraagt 48 l/min. Schroefdraadaansluiting G1/4" (BSP) volgens ISO 228-1; op aanvraag NPT. De elektrische aansluiting wordt verzorgd door een 3-polige DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor kabel Ø6–8 mm.
Technische specificatie:
Het S1077-ventiel is servogestuurd – voor het openen maakt het gebruik van de verschildruk van het medium. De minimaal vereiste verschildruk (ΔP) is 0,5 bar. Voor toepassingen met nuldruk of een zeer lage druk moet een direct werkend ventiel worden gekozen (type “direct acting”).
De standaard NBR-afdichting is geschikt tot +80 °C. Voor heet water of procesvloeistoffen tot +130 °C gebruikt u de uitvoering met EPDM-afdichting. Voor agressieve chemische media of temperaturen tot +160 °C is Viton beschikbaar. Specificeer de gewenste afdichtingsvariant bij uw bestelling.
De standaarduitvoering heeft geen ATEX-certificering. Fabrikant Tork biedt een spoel in ATEX-uitvoering (explosieveilig) als optie aan – bij bestelling moet deze variant expliciet worden gespecificeerd.
Ja, de fabrikant adviseert om S1077-ventielen te gebruiken met een filter in de mediumtoevoer. Verontreinigingen in het medium kunnen de zitting of het anker van het ventiel beschadigen en de levensduur verkorten. Het aanbevolen filter heeft een zeef met een maaswijdte van max. 100 µm.
