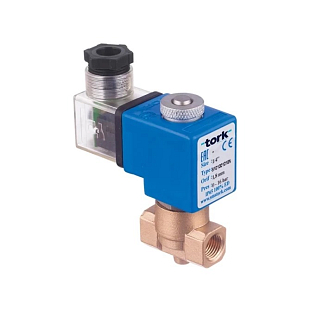

Hogedruk-magneetventiel Tork T-GHA103 G½" uit de S1014-serie voor water en vloeistoffen. Normaal open (NO), servogestuurd, afdichting NBR/EPDM/Viton. Druk 0,5–40 bar, Kv 70 l/min, beschermingsgraad IP65. Meer informatie
Op bestelling
| Aansluitmaat | 1/2" |
| Drukbereik | 0,5...40 bar |
| Functie | Zonder spanning geopend |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 15 |
| Temperatuurbereik | -20...80 °C |
| Gewicht | 0.74 kg |
Tork T-GHA103 G½" (S1014.03.145) is een hogedruk 2-weg magneetventiel voor water en vloeistoffen, in normaal open (NO) uitvoering. Het ventiel is servogestuurd met een messing huis en roestvaststalen interne delen. Het wordt geleverd zonder spoel – de spoel kiest u afzonderlijk op basis van de gewenste voedingsspanning.
Het ventiel uit de S1014 NO-serie is bedoeld voor industriële water- en vloeistofleidingen waarbij de leiding bij spanningsuitval open moet blijven – dus voor toepassingen waarbij het afsluiten van het medium bij een storing meer schade veroorzaakt dan de doorstroming ervan. Typische toepassingen zijn procestechnologie, machinekoeling, industriële reiniging of regelknooppunten in leidingnetten. Dankzij beschermingsgraad IP65 en een omgevingstemperatuurbereik van –20 tot +60 °C is het ook geschikt voor zwaardere industriële omgevingen.
Het ventielhuis is van messing, de zittingen, veren en ankerbuis zijn van roestvast staal. Standaard afdichting NBR (–20 tot +80 °C), op aanvraag EPDM (–30 tot +130 °C) of Viton (–20 tot +160 °C). Aansluiting G½" (BSP volgens ISO 228-1), op aanvraag NPT. Doorlaatdiameter 14,5 mm, doorstroomcoëfficiënt Kv 70 l/min. De elektrische aansluiting is een 3-polige DIN 43650-connector (ISO 4400 / EN 175301-803, Form A) voor kabels met een diameter van 6–8 mm. Het ventiel is geschikt voor continu bedrijf ED 100 %, isolatieklasse van de spoel H (180 °C).
Technische parameters:
Op het ventiel uit de S1014-serie worden spoelen uit de C400-serie gemonteerd in standaardspanningen AC 12 V / 24 V / 48 V / 110 V / 230 V (15 VA of 24 VA) of DC 12 V / 24 V / 48 V / 110 V (18 W). Vermeld bij het bestellen van de spoel de gewenste voedingsspanning en frequentie (50 Hz of 60 Hz). Op aanvraag is ook een spoel met connector met LED of PWM-socket beschikbaar, eventueel ook in ATEX-uitvoering.
Een normaal open (NO) ventiel laat het medium in rusttoestand door – zonder voeding is de doorstroming vrij, bij het aanleggen van spanning sluit het ventiel. Dit is geschikt voor toepassingen waarbij een stroomuitval de doorstroming niet mag stoppen (bijv. machinekoeling, noodspoelingen). Een normaal gesloten (NC) ventiel blokkeert daarentegen de doorstroming zonder voeding en opent pas wanneer er stroom wordt aangelegd – de meer gebruikelijke keuze voor de meeste afsluittoepassingen.
De standaard NBR-afdichting is geschikt voor water en neutrale vloeistoffen tot +80 °C. Voor heet water of stoom tot +130 °C gebruikt u EPDM. Bij mediumtemperaturen tot +160 °C of bij contact met oliën en koolwaterstoffen kiest u Viton. PTFE (Teflon) is geschikt voor chemisch agressieve media en temperaturen tot +160 °C. Vermeld de gewenste afdichtingsvariant bij uw bestelling.
Ja, de fabrikant adviseert om vóór het ventiel een filter te installeren. Verontreinigingen in het medium kunnen de ventielzitting beschadigen of lekkage veroorzaken. Aanbevolen wordt een zeefilter met een maaswijdte die overeenkomt met de doorlaatdiameter van het ventiel (14,5 mm). Het ventiel is geschikt voor een maximale mediumviscositeit van 5 °E (~37 cSt).
