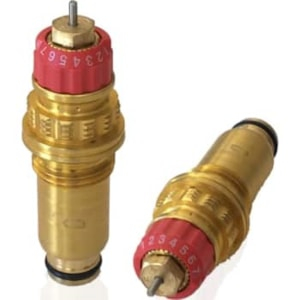

Geïntegreerde vervangingsklep Danfoss 013G7376 voor SSM-verdeler voor vloerverwarming. Maakt voorinstelling van het debiet en montage van de TWA-A-aandrijving mogelijk. Max. 90 °C, 10 bar. Meer informatie
Op bestelling
| Gewicht | 0.09 kg |
Danfoss 013G7376 is een geïntegreerde vervangingsafsluiter, bedoeld voor de retourverzamelaar van SSM-verdelers in vloerverwarmingssystemen. De afsluiter maakt hydraulische voorinstelling van het debiet voor elk afzonderlijk verwarmingscircuit mogelijk en is voorbereid voor directe aansluiting van een thermo-elektrische aandrijving uit de TWA-A-serie.
Afsluiter 013G7376 is bedoeld als vervangings- of serviceonderdeel voor de verzamelaar (retourdeel) van Danfoss SSM-verdelers. SSM-verdelers worden in woon- en utiliteitsgebouwen geïnstalleerd als centraal knooppunt voor de regeling van de doorstroming van verwarmingswater in vloerverwarmingssystemen. De afsluiter wordt toegepast bij reparatie of herconfiguratie van een bestaande installatie – bijvoorbeeld bij vervanging van een versleten onderdeel of bij het aanvullen van de verzamelaar met een ontbrekend circuitonderdeel.
Technische parameters:
De afsluiter is bedoeld voor de verzamelaar van Danfoss SSM-verdelers in alle beschikbare afmetingen – van 2+2 tot en met 12+12 uitgangen. Deze verdelers en verzamelaars zijn uitsluitend bedoeld voor vloerverwarmingssystemen met verwarmingswater.
De voorinstelling van het debiet wordt uitgevoerd door de rode ring op de afsluiter te verdraaien, zodat de gewenste waarde is uitgelijnd met de markering op het huis. De juiste voorinstelwaarde bepaalt u aan de hand van de debietgrafiek in het SSM-datablad, op basis van de oppervlakte van de ruimte, het vereiste verwarmingsvermogen en het temperatuurverschil.
Ja. Op de afsluiter kan direct een Danfoss RA TWA-A thermo-elektrische aandrijving worden gemonteerd, in de varianten 24 V NC (088H3110), 230 V NC (088H3112) of 24 V NC met eindschakelaar (088H3114). De aandrijvingen worden gebruikt voor automatische debietregeling via kamerthermostaten of een bovenliggend regelsysteem.
Het maximaal toegestane drukverschil over de SSM-verdeler (zonder debietmeter) is 0,6 bar. De max. werkdruk van de complete verzamelaar is 10 bar, de testdruk 16 bar. De temperatuur van het doorstromende verwarmingswater mag niet hoger zijn dan 90 °C.
