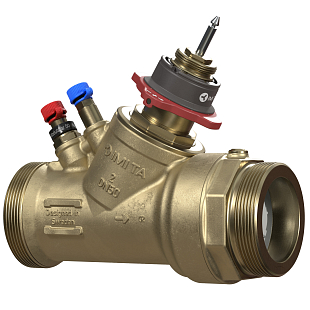

IMI TA TA-Modulator DN 40 is een drukonafhankelijke inregel- en regelafsluiter (PIBCV) voor verwarmings- en koelsystemen. Vervangt een inregelafsluiter, regelafsluiter en ΔP-regelaar in één behuizing. PN 25, debiet 1.000–6.500 l/h. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Nominale druk | PN 25 |
| Aansluiting | Buitendraad |
| Aansluitmaat | G 2" |
| Medium | Water |
| Mediumtemperatuur | -10...90 °C |
| Meetnippels | Ja |
| Nominale diameter | DN 40 |
| Type afsluiter | Tweeweg |
| Gewicht | 3.20 kg |
IMI TA TA-Modulator DN 40 is een drukonafhankelijke inregel- en regelafsluiter (PIBCV) met modulerende debietregeling voor verwarmings- en gekoeldwatersystemen. In één behuizing combineert hij de functie van een inregelafsluiter, regelafsluiter en verschildrukregelaar. De behuizing is vervaardigd uit ontzinkingsbestendige AMETAL®-legering, aansluiting G2 buitendraad volgens ISO 228, drukklasse PN 25.
De TA-Modulator DN 40 is bedoeld voor verwarmings- en koelcircuits in utiliteits-, industriële en woongebouwen – overal waar een stabiel debiet en een constante temperatuur moeten worden gehandhaafd, ongeacht de wisselende verschildruk in het netwerk. Typische toepassingen zijn fan-coilunits, luchtbehandelingswisselaars, koelplafonds en warmtedistributiecircuits in meerzonesystemen. Hij is geschikt voor zowel nieuwe installaties als renovaties, waar hij de combinatie van meerdere appendages vervangt en het hydraulisch inregelen aanzienlijk vereenvoudigt. Bijzonder geschikt is hij voor systemen met pompen met frequentieregelaar (VFD), waarbij de bedrijfsomstandigheden tijdens het gebruik veranderen.
De uniek gevormde EQM-karakteristiek zorgt ten opzichte van standaard lineaire afsluiters voor een tot zesmaal grotere werkzame slag bij hetzelfde instelbereik. Het resultaat is een nauwkeurigere aanpassing van het debiet aan de actuele behoefte, een stabielere temperatuur in de bediende ruimte en het elimineren van temperatuurschommelingen veroorzaakt door kleine debieten. Voor DN 40 kan het debiet qmax traploos worden ingesteld in het bereik van 1.000–6.500 l/h (instelling 0,8–2,0), de spindelslag bedraagt 15 mm.
De ingebouwde verschildrukregelaar begrenst het debiet automatisch op de vooraf ingestelde waarde en voorkomt overdebieten in het hele systeem. Tegelijk maakt de afsluiter het mogelijk om debiet en beschikbare verschildruk direct ter plaatse te meten met een IMI-inregelinstrument – zonder demontage van het leidingwerk. Deze gegevens dienen voor systeemanalyse en optimalisatie van de pompprestaties, wat bijdraagt aan lagere bedrijfskosten.
Voor DN 40 zijn de aandrijvingen TA-Slider 500 (sluitkracht 500 N) of TA-Slider 750 (750 N) voorgeschreven – beide ook verkrijgbaar met veiligheidsfunctie. Voor de TA-Slider 750 moet een adapter worden besteld (art.nr. 322042-80800). Aansluitschroefdraad van de aandrijving M30×1,5 (duwend/trekkend). De afsluiter kan in elke stand worden geïnstalleerd, waarbij de juiste stromingsrichting zoals op de behuizing aangegeven moet worden aangehouden. Voor montage en demontage van de aandrijving moet daarboven minimaal 20 mm vrije ruimte worden gelaten (TA-Slider 500). IMI TA adviseert het gebruik van aandrijvingen van andere fabrikanten niet – compatibiliteit is niet gegarandeerd.
Technische parameters (DN 40, art.nr. 52 164-441):
PIBCV (Pressure Independent Balancing and Control Valve) combineert in één behuizing drie functies: hydraulisch inregelen, debietregeling en verschildrukregeling. Een gewone regelafsluiter smoort alleen het debiet, maar voorkomt niet dat dit schommelt bij drukveranderingen in het netwerk. De TA-Modulator houdt daarentegen het ingestelde debiet constant, ongeacht wat er in de omliggende circuits gebeurt – daardoor vervalt de noodzaak om drie afzonderlijke appendages te installeren en af te stellen en wordt het hydraulisch inregelen van het systeem aanzienlijk vereenvoudigd.
Voor DN 40 zijn de aandrijvingen TA-Slider 500 en TA-Slider 750 bedoeld. De TA-Slider 500 wordt direct zonder adapter aangesloten. Voor de TA-Slider 750 is een apart te bestellen adapter nodig (art.nr. 322042-80800). Beide aandrijvingen zijn ook verkrijgbaar in een uitvoering met veiligheidsfunctie. IMI TA adviseert aandrijvingen van andere fabrikanten voor deze afsluiter niet – de compatibiliteit is niet gegarandeerd en dit kan leiden tot een onjuiste regelwerking.
Ja, de afsluiter is getest en goedgekeurd voor water en neutrale vloeistoffen, inclusief antivriesmengsels op basis van mono-ethyleenglycol of monopropyleenglycol tot een concentratie van 57%. Het bedrijfstemperatuurbereik van –10 tot +90 °C dekt gangbare koel- en verwarmingsapplicaties. Bij een mediumtemperatuur onder +2 °C moet de afsluiter worden geïsoleerd met dampdichte isolatie om ijsvorming op de spindel te voorkomen – IMI TA biedt hiervoor een vormisolatie van EPP (art.nr. 52 164-905) en ook een ontluchtingsverlenging aan.
De debietinstelling (qmax) gebeurt door na demontage van de aandrijving de instelknop naar de gewenste waarde in het bereik 0,8–2,0 te draaien. Een waarde boven 2,0 kan niet worden ingesteld – dit is een constructieve beperking die een correcte kalibratie van de aandrijving waarborgt. Het meten van het debiet en de beschikbare verschildruk gebeurt door een IMI TA-inregelinstrument aan te sluiten op de meetnippels op de afsluiterbehuizing; het instrument toont na invoer van type, afmeting en instelling van de afsluiter het actuele debiet direct in l/h.
