De Johnson Controls TS-6370D-C12 temperatuursensor is een passieve weerstandssensor uit de TS-6300-serie, bedoeld voor het meten van de temperatuur van lucht of water in verwarmings-, ventilatie- en airconditioningsystemen (HVAC). Dit specifieke model biedt een actief uitgangssignaal van 0–10 V DC, een voelerlengte van 290 mm en een temperatuurbereik van -20 tot +40 °C. De sensor is ontworpen voor montage in leidingen of als dompelvoeler en is volledig compatibel met de Metasys- en System91-regelunits van Johnson Controls.

Eigenschappen en voordelen

• Actieve uitgang 0–10 V DC – directe aansluiting op regelsystemen zonder omvormer
• Voelerlengte 290 mm – geschikt voor leidingen met middelgrote diameters en dompeltoepassingen
• Temperatuurbereik -20 tot +40 °C – optimaal voor typische toepassingen in gebouwverwarming en airconditioning
• Bajonetmontagesysteem – eenvoudige en snelle installatie zonder gereedschap
• Beschermingsgraad IP54 – bestand tegen stof en spatwater, geschikt voor technische ruimtes
• Compatibiliteit met Metasys en System91 – probleemloze integratie in de bestaande Johnson Controls-infrastructuur
• Dompelhuls (thermowell) kan vóór de sensor zelf worden geïnstalleerd – maakt vervanging van de voeler mogelijk zonder de installatie buiten bedrijf te stellen
• Breed assortiment accessoires – hulzen van messing, koper of roestvast staal in lengtes van 50 tot 260 mm (schroefdraad R 1/2" of G 1/2")

Beschrijving en toepassing

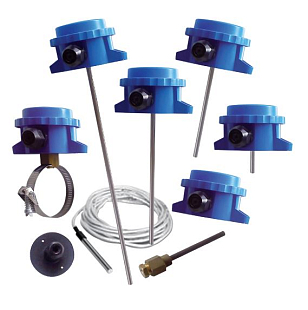

De TS-6370D-C12 sensor behoort tot de uitgebreide TS-6300-serie van Johnson Controls, die verschillende uitgangstypen (NTC 2K2, NTC 10K, Pt100, Pt1000, 0–10 V DC) en montage-uitvoeringen (leidingmontage, dompelmontage, buitenmontage, strap-on, plafondmontage, kabeluitvoering) omvat. Het model TS-6370D-C12 is bedoeld voor leiding- en dompelmontage en is dankzij de actieve uitgang van 0–10 V DC geschikt voor toepassingen waarbij het regelsysteem een spanningsingangssignaal vereist.

De sensor wordt standaard geleverd met een voelerlengte van 290 mm, die ideaal is voor dompelmetingen in leidingen met grotere diameter of in tanks en warmtewisselaars. De compacte behuizing met bajonetbevestiging maakt snelle montage en vervanging mogelijk. Voor dompeltoepassingen wordt aanbevolen een van de beschikbare beschermhulzen (thermowell) uit het TS-6300W-accessoireassortiment te gebruiken. Deze voorkomen direct contact van de sensor met het gemeten medium en maken vervanging tijdens bedrijf mogelijk.
