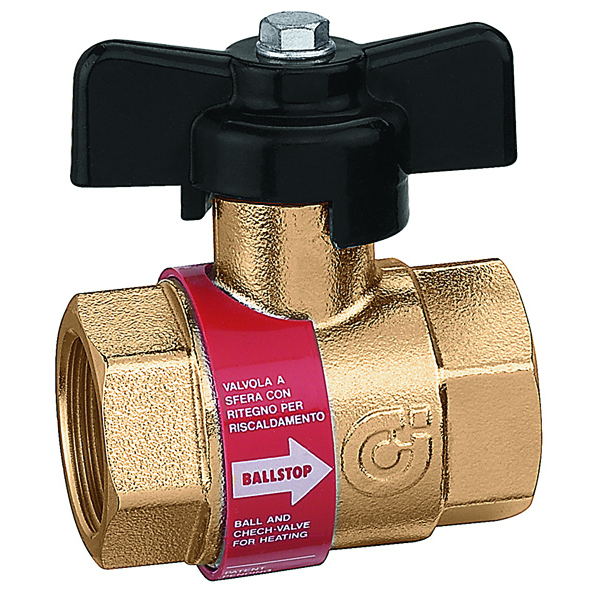

De kogelklep met terugslagklep BALLSTOP is geschikt voor verwarmingssystemen. Het combineert een afsluitklep met een terugslagklep. De terugslagklep is geplaatst in het afsluitgedeelte van de kogelklep. Hierdoor is de klep snel te installeren. Het verbetert de doorstroming in de leidingen met slechts een lichte toename van het drukverlies. De klep is bestand tegen vuil in het systeem. De bewegende delen zijn zo ontworpen dat ze niet gevoelig zijn voor vuil en afzettingen die kunnen ontstaan als de klep langere tijd niet wordt bediend. De klep reageert ook op kleine veranderingen in de terugstroomdruk en sluit de doorstroming onmiddellijk af.

Eigenschappen

• temperatuur 5...110 °C
• max. werkdruk 16 bar
• aansluiting op binnendraad
• aansluitmaat G 3/4"

Functie

Met de vlinderhandgreep kan de klep handmatig worden geopend of gesloten. De afsluiting van de terugslagklep (2) wordt bij doorstroming tegen de afsluitveer (3) gedrukt. Hierdoor blijft de klep open en is doorstroming mogelijk. Bij een daling van de invoerdruk onder het niveau van de uitvoerdruk wordt de afsluiting in de tegenovergestelde richting gedrukt en sluit deze op de zitting van de klep. De klep is dan gesloten en laat geen doorstroming in beide richtingen toe. Dit voorkomt terugstroming.
