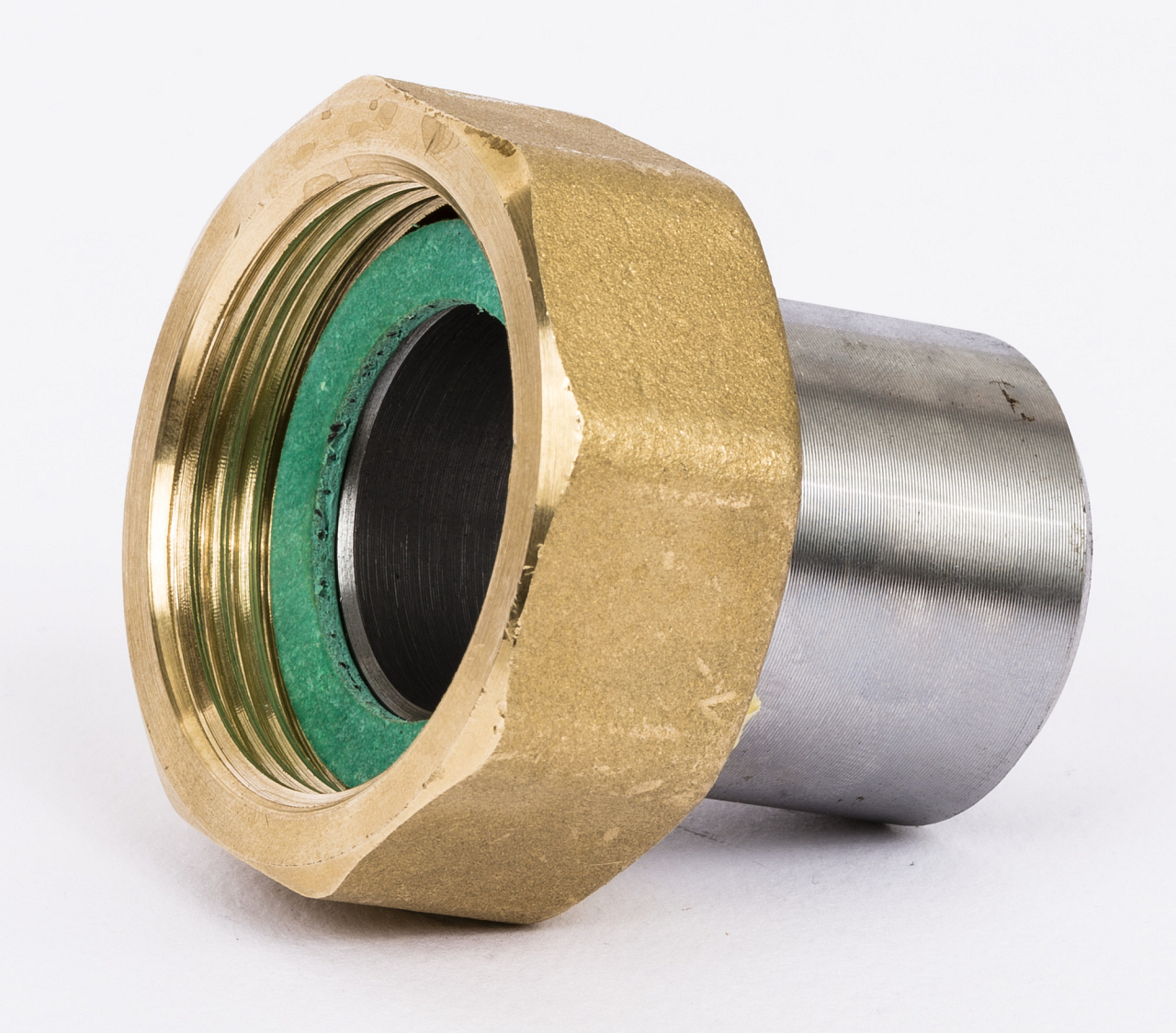

Eindstuk 003H6909 is systeemspecifiek en uitsluitend ontworpen voor Danfoss zittingafsluiters van overeenkomstige maat DN 20 met nominale druk PN 25. In de Danfoss-documentatie wordt het uitdrukkelijk vermeld als accessoire voor VGS-afsluiters (2-wegafsluiters voor stoom, PN 25) en AVA (zelfwerkende overdrukregelaars). Controleer de geschiktheid voor een specifiek afsluitertype altijd in het technische datablad van de betreffende afsluiter of bij de verkoopafdeling.

Het stalen insteekeinde (Ø 20 mm) wordt in de stalen leiding geschoven en volgens de standaard lasprocedure voor staal St 35 vastgelast. Het messing aansluitdeel met schroefdraad G 1" wordt vervolgens op de uitwendige schroefdraad van de afsluiter geschroefd. De las zorgt voor een permanente en dichte verbinding met het leidingsysteem. De montage dient te worden uitgevoerd door een persoon met lasbevoegdheid voor het betreffende materiaal.

Het huis van de Danfoss VGS-zittingafsluiters is vervaardigd uit roodbrons (CuSn5ZnPb / Rg5), waarvoor de schroefdraad in het messing aansluitdeel van het eindstuk een compatibel schroefdraadprofiel heeft. Het laseinde moet daarentegen van staal zijn, zodat het aan standaard stalen leidingen kan worden gelast (St 35 is lasbaar koolstofstaal). Deze bimetalen samenstelling verbindt dus verschillende materialen van leiding en afsluiter, waarbij beide verbindingen – las en schroefdraad – voldoen aan de bedrijfsomstandigheden tot 25 bar.

Danfoss biedt voor zittingafsluiters PN 25 in maat DN 20 ook draadeindstukken met uitwendige conische schroefdraad R ¾" volgens EN 10226-1 (code 003H6903) en flenseindstukken PN 25 volgens EN 1092-2 (code 003H6916). De lasuitvoering 003H6909 wordt gekozen waar een permanente gelaste verbinding vereist is – typisch bij nieuwe installaties in stalen leidingen. Draad- en flensvarianten maken een eenvoudigere demontage van de afsluiter bij onderhoud mogelijk.
