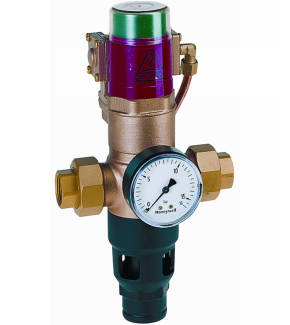

De leidingafscheider beschermt drinkwaterleidingen tegen verontreiniging veroorzaakt door terugdruk, terugstroming of terugzuiging van gebruikswater in het drinkwaternet. Het biedt betere bescherming dan terugslagkleppen, omdat het bescherming biedt tot risicoklasse 4.

Compact ontwerp met eenvoudig onderhoud, waarbij de afscheider niet uit de leiding hoeft te worden verwijderd. De afscheider kenmerkt zich door een lage drukval en een hoge doorstroming. Bij het sluiten van de leidingafscheider verschijnt er een groene kleur onder de transparante kap. De afscheider is gecertificeerd voor gebruik in drinkwaterleidingen en voldoet aan de KTW-aanbeveling.

Constructie

• behuizing met manometer
• uitgangsdrukverschilomvormer
• aansluitdraadverbindingen
• hydraulisch bediende omschakelklep
• drukstootdemper
• veerkap
• afvoergat
• ventielinzetstuk met veer
• zuigergeleiding met dubbele O-ring afdichting

Hoe werkt de afscheider?

De afscheider bevindt zich in dit geval primair in gesloten positie. Als er water uit het systeem wordt afgenomen, stijgt het drukverschil, waardoor de afscheider in doorstroompositie schakelt. Wanneer de waterafname stopt, daalt het drukverschil en sluit de afscheider weer.

Typische toepassingsgebieden

• chemische fabrieken
• chemische reinigingsinstallaties
• onthardings- en ontzurende installaties zonder DVGW-certificering
• vulsystemen voor verwarmingssystemen zonder DVGW-goedkeuring, water zonder inhibitoren
• laboratoria voor filmontwikkeling zonder DVGW-certificering
• galvanische baden
• ketels en apparatuur voor automatische drukfermentatie
• drankautomaten
