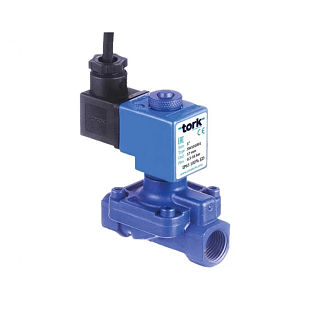

Magneetventiel Tork SW1010 G1¼" met beschermingsgraad IP68 voor gebruik onder water en in agressieve omgevingen. Normaal gesloten, servogestuurd, EPDM-afdichting. Druk 0,5–12 bar, zonder spoel. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 1 1/4" |
| Afdichting | NBR |
| Drukbereik | 0,5...12 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 32 |
| Gewicht | 0.00 kg |
Tork SW1010 G1¼" IP68 is een 2/2-weg normaal gesloten magneetventiel met servobesturing, ontworpen voor gebruik in agressieve omgevingen, in vochtige buitenomstandigheden en bij onderdompeling tot een diepte van 10 m. Het messing huis is voorzien van een PTFE-coating voor corrosiebestendigheid, de afdichting is van EPDM. Het ventiel wordt geleverd zonder spoel – de spoel moet apart worden besteld.
Het ventiel uit de SW1010-serie is ontworpen voor installaties waar een standaard magneetventiel niet bestand zou zijn. Het is geschikt voor stoffige en vochtige industriële omgevingen, voor buitenleidingen die aan regen worden blootgesteld, voor irrigatiesystemen waar het ventiel permanent of periodiek onder water staat, en voor toepassingen met agressieve media. De EPDM-afdichting (max. 130 °C) maakt het geschikt voor heet water of lichte stoom. Montage is in elke positie mogelijk, de spoel moet verticaal georiënteerd zijn.
Het ventielhuis is van messing met PTFE-coating, alle interne onderdelen (zitting, ankerbuis, veren) zijn van roestvast staal. De schaduwring is van koper volgens EN 12735-1. De doorlaatdiameter (orifice) is 30 mm, Kv-waarde 250 l/min. Aansluiting G1¼" BSP (NPT-schroefdraad op aanvraag beschikbaar). De spoel uit de C42x-serie (IP68, isolatieklasse H, 180 °C) wordt standaard aangesloten – bij bestelling moet de voedingsspanning worden gespecificeerd.
Technische parameters:
Voor het SW1010-ventiel moet een spoel uit de C42x-serie met IP68-schroefdraad worden besteld. Bij bestelling moet de voedingsspanning (AC of DC) worden gespecificeerd – beschikbare spanningen zijn 12, 24, 48, 110 en 230 V AC of 12, 24, 48 en 110 V DC. De spoel wordt verticaal gemonteerd.
Zowel de spoel als het ventiel zijn ontworpen voor gebruik tot 10 m onder het wateroppervlak. Beschermingsgraad IP68 is bevestigd door een onderdompelingstest van 72 uur volgens norm TS3033 EN 60529. De spoel wordt standaard geleverd met een kabel van 3 meter (langere kabel op aanvraag beschikbaar).
Ja, de fabrikant adviseert voor de SW1010-serie de installatie van een filter. Servogestuurde ventielen zijn gevoelig voor verontreinigingen in het medium, die de pilootopening kunnen blokkeren. Wij adviseren een filter met een maaswijdte van max. 100 µm (controleer de exacte waarde in de producthandleiding).
Het ventiel is verkrijgbaar met NBR-afdichting (tot +80 °C, water, lucht, oliën), EPDM (tot +130 °C, heet water, stoom, agressieve media) en VITON (tot +160 °C, chemisch agressieve vloeistoffen). Deze configuratie is uitgerust met een EPDM-afdichting, geschikt voor heet water en lichte stoom.
Volgens het datasheet voldoen de ventielen aan de richtlijn drukapparatuur PED en de laagspanningsrichtlijn LVD. Let op: het datasheet verwijst naar de oudere nummering van de richtlijnen (97/23/EC en 2006/95/EC) – de momenteel geldende versies zijn PED 2014/68/EU en LVD 2014/35/EU. Wij adviseren de geldigheid van de conformiteit bij de fabrikant of leverancier te verifiëren.
