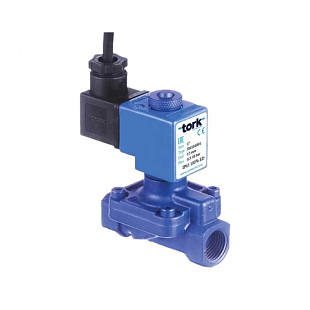

Magneetventiel Tork SW1010 G1½" met beschermingsgraad IP68 voor gebruik onder water en in agressieve omgevingen. Normaal gesloten, servogestuurd, voeding 24 V DC, EPDM-afdichting. Druk 0,5–12 bar. Meer informatie
Op bestelling
| Aansluitmaat | 1 1/2" |
| Afdichting | NBR |
| Drukbereik | 0,5...12 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 40 |
| Voeding | 24 VDC |
| Gewicht | 0.00 kg |
Tork SW1010 G1½" IP68 is een 2/2-weg normaal gesloten magneetventiel met servobesturing, ontworpen voor gebruik in agressieve omgevingen, bij vocht, stof en zelfs onder water. Het ventielhuis is van messing met PTFE-coating, de afdichting is van EPDM en de voeding bedraagt 24 V DC. Het ventiel wordt gebruikt voor vloeistoffen en lucht in industriële leidingsystemen waar een standaard IP-beschermingsgraad niet volstaat.
Het ventiel is bedoeld voor installaties waar direct contact met water, hoge luchtvochtigheid, stof of een chemisch agressieve omgeving dreigt. Typische toepassingen zijn industriële wasstraten, irrigatiesystemen voor buitengebruik, pompstations, installaties in de voedingsmiddelen- en chemische industrie of installaties onder maaiveldniveau. De spoel heeft een onderdompelingstest van 72 uur onder water en een zoutsproeitest van 350 uur volgens norm TS3033 EN60529 doorstaan, en is daardoor bestand tegen langdurige blootstelling aan vocht. Het ventiel kan in elke positie worden gemonteerd – de spoel moet verticaal georiënteerd zijn.
Het ventielhuis is vervaardigd uit messing met PTFE-coating voor corrosiebestendigheid. De interne delen, zitting, ankerbuis en veren zijn van roestvast staal. De schaduwring is van koper (EN 12735-1). Het ventiel is servogestuurd met een minimale verschildruk van ΔP = 0,5 bar. De standaard aansluiting is schroefdraad BSP (G – ISO 228-1), op aanvraag NPT. De spoel met isolatieklasse H (180 °C) is geïmpregneerd met polyester glasvezel en wordt geleverd met een standaardkabel van 3 meter. De doorlaatdiameter voor G1½" is 39 mm, de doorstroming bedraagt tot 270 l/min (lucht/water, NBR), Kv = 39 m³/h.
Technische parameters – SW1010.07.390 G1½" 24 V DC, EPDM-afdichting:
Ja. De IP68-spoel is getest volgens norm TS3033 EN60529 door onderdompeling onder water gedurende 72 uur en met een zoutsproeitest van 350 uur. Het ventiel wordt standaard geleverd met een kabel van 3 meter; op aanvraag kan een langere kabel worden geleverd. De spoel moet bij montage verticaal georiënteerd zijn.
Een servogestuurd ventiel gebruikt voor het openen de druk van het medium zelf – zonder minimale verschildruk ΔP = 0,5 bar opent het ventielmembraan niet betrouwbaar. Als u werking vanaf 0 bar nodig hebt (bijv. zwaartekrachtsystemen, drukloze netten), kies dan een ventiel met directe of semi-directe bediening uit een andere Tork-serie.
De EPDM-afdichting is bedoeld voor mediumtemperaturen van –10 °C tot +130 °C. Voor hogere temperaturen (tot +160 °C) zijn varianten met VITON- of PTFE-afdichting beschikbaar. De omgevingstemperatuur is beperkt tot –10 °C tot +60 °C, ongeacht het type afdichting.
Ja, de fabrikant beveelt dit uitdrukkelijk aan. Magneetventielen uit de SW1010-serie worden gebruikt in combinatie met filters – verontreinigingen in het medium kunnen de zitting of het membraan beschadigen en lekkage veroorzaken. De maximale mediumviscositeit is 5 °E (~37 cSt). Geschikte filtermaaswijdten hangen af van de grootte van de ventieldoorlaat; controleer de specifieke aanbeveling in de montagehandleiding van Tork.
