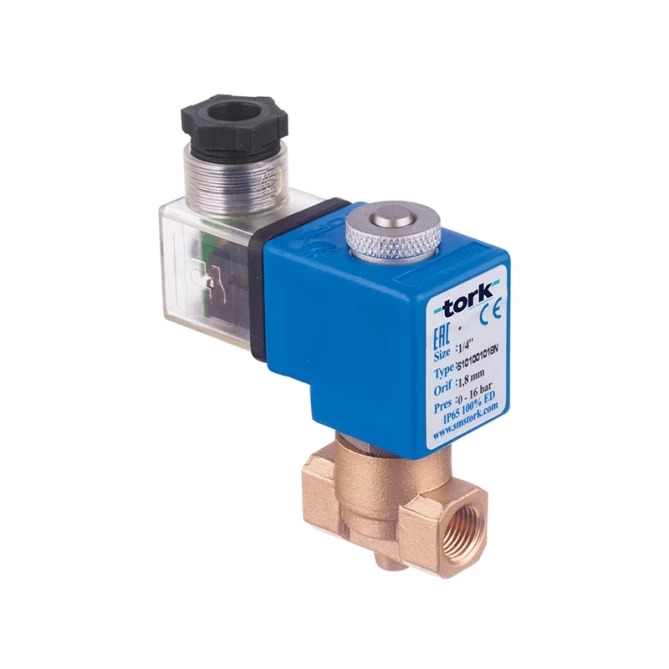

Het ventielhuis en de spoel worden afzonderlijk besteld, omdat spoelen uit de C400-serie beschikbaar zijn in een breed scala aan voedingsspanningen (AC 12/24/48/230 V, DC 12/24/48/110 V) en één type ventielhuis daardoor verschillende elektrotechnische standaarden afdekt. Vermeld bij het bestellen van de spoel de gewenste spanning – bijvoorbeeld C40024VAC15VA voor 24 V AC. Standaardspoelen hebben een DIN 43650 Form A-connector; op aanvraag is een uitvoering met LED-indicatie of PWM-voet leverbaar.

Een normaal open ventiel is in rusttoestand (zonder voeding) open – het medium stroomt vrij door. Zodra spanning op de spoel wordt gezet, sluit het ventiel. Kies deze uitvoering waar een stroomuitval de doorstroming niet mag stoppen: bijvoorbeeld in koel- of bluscircuits, waar sluiten bij spanningsuitval schade zou kunnen veroorzaken. Voor standaard afsluittoepassingen, waarbij u het ventiel normaal gesloten wilt hebben en alleen tijdens behoefte wilt openen, kiest u de NC-uitvoering (normaal gesloten) – dus type S1011.

Het S1012-ventiel is pilotgestuurd – de elektromagneet opent de zitting niet rechtstreeks met kracht, maar gebruikt het drukverschil tussen inlaat en uitlaat om het membraan te bewegen. Om dit mechanisme betrouwbaar te laten werken, moet de druk aan de inlaat minstens 0,5 bar hoger zijn dan aan de uitlaat. Als uw systeem dit drukverschil niet kan garanderen (bijvoorbeeld een zwaartekrachtleiding met lage druk of gelijke druk aan beide zijden), moet u kiezen voor een direct werkend ventiel dat geen verschildruk vereist.

EPDM (−30 °C tot +130 °C) is geschikt voor heet water, stoom, gechloreerd water, zwakke zuren en basen en lucht. Het is daarentegen niet compatibel met minerale oliën, benzine en de meeste koolwaterstoffen – gebruik voor deze toepassingen een uitvoering met NBR-afdichting (olie, lucht, neutraal water, tot +80 °C) of Viton (FKM, agressieve chemicaliën, tot +160 °C). Bij twijfel over de compatibiliteit van het medium moet u altijd de chemische bestendigheid van EPDM controleren in de betreffende materiaalcompatibiliteitstabel.

Ja, fabrikant SMS Tork adviseert om vóór het magneetventiel een filter te monteren. Verontreinigingen in het medium kunnen de pilotopening verstoppen of de afdichting beschadigen, wat lekkage of uitval van het ventiel veroorzaakt. Voor water wordt standaard een zeefilter met een maaswijdte van 100–150 µm gebruikt, direct vóór het ventiel in de stromingsrichting gemonteerd.
