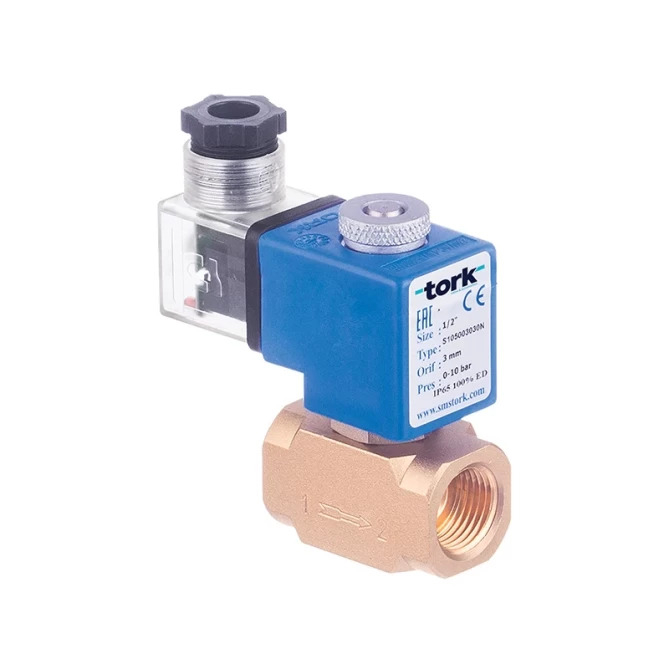

Magneetventiel Tork S1050 G1/2" (NC) voor water, lucht en gas. Direct werkend, functioneert vanaf nuldruk. Huis van messing, afdichting van NBR. Geleverd zonder spoel, max. druk 7 bar. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 1/2" |
| Afdichting | NBR |
| Bedrijfstemperatuur | -20...80 °C |
| Drukbereik | 0...7 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 15 |
| Gewicht | 0.47 kg |
Tork T-GT103.5 G½" NC NBR is een direct werkende 2/2 magneetklep in normaal gesloten uitvoering (NC) met G½"-aansluiting. Werkt vanaf nul verschildruk (ΔP = 0) en vereist dus geen minimale druk om te openen. De klep wordt geleverd zonder spoel – de spoel kiest u afzonderlijk op basis van de gewenste voedingsspanning.
De T-GT103.5-klep is bedoeld voor het regelen van de doorstroming van water, perslucht en technische gassen in industriële en technologische leidingsystemen. De klep is toepasbaar in automatiseringslijnen, machine-installaties, compressorstations, HVAC-systemen, landbouwtechniek en de voedingsmiddelenindustrie (bij keuze van een geschikte afdichting). Typisch wordt deze gebruikt overal waar u op leidingwerk G½" een elektrische afstandsbediening van de doorstroming nodig hebt, zonder dat een permanent drukverschil vereist is.
Het klephuis is vervaardigd uit messing, de kern, kernbuis en veren zijn van roestvast staal – deze combinatie zorgt voor mechanische sterkte en corrosiebestendigheid. De standaard afdichting is van NBR-rubber. Op aanvraag leverbaar met EPDM-afdichting (voor warm water, lagedrukstoom, chemicaliën) of VITON (voor agressieve media en koolwaterstoffen). De aansluiting is schroefdraad G½" (BSP volgens ISO 228-1); op aanvraag is NPT-schroefdraad beschikbaar. De spoelconnector voldoet aan DIN 43650 (ISO 4400 / EN 175301-803 Form A), voor kabeldiameter 6–8 mm. Deze uitvoering wordt geleverd zonder spoel – geschikt als vervanging van het klephuis of voor toepassingen waarbij u de spoel al beschikbaar hebt.
Technische parameters:
De uitvoering zonder spoel (aanduiding .N) is bedoeld voor situaties waarin u de spoel al hebt, of wanneer u alleen het klephuis hoeft te vervangen. Kies voor de S1050-serie de spoel op basis van de voedingsspanning van uw toepassing – beschikbaar zijn uitvoeringen voor AC 12/24/48/110/230 V en DC 12/24/48/110 V. Alle spoelen zijn compatibel met de DIN 43650-connector (ISO 4400 Form A). Tork-spoelen voor deze serie vindt u in de categorie accessoires.
Een normaal gesloten klep (NC) is zonder spanning gesloten – de doorstroming opent pas wanneer elektrische spanning op de spoel wordt gezet. Deze uitvoering is voor de meeste toepassingen veiliger: bij spanningsuitval blijft het medium afgesloten. Een normaal open (NO) klep laat daarentegen zonder spanning doorstroming toe en sluit bij bekrachtiging – deze wordt gekozen waar doorstroming ook bij spanningsuitval gewaarborgd moet blijven (bijv. koelcircuits, noodontluchting).
Ja. Direct werkende kleppen uit de S1050-serie zijn ontworpen voor werking vanaf nul verschildruk (ΔP = 0). Ze openen uitsluitend door de elektromagnetische kracht van de spoel, niet met behulp van de mediumdruk. Dat is voordelig in toepassingen met lage of wisselende druk, in zwaartekrachtleidingen of daar waar de druk in de leiding fluctueert. De maximale werkdruk is 7 bar voor een orifice van 5 mm (bestelnummer S1050.03.050).
De standaard NBR-afdichting is geschikt voor water, lucht, minerale oliën en neutrale gassen. Voor warm water, zwakke zuren, logen of toepassingen in de voedingsmiddelenindustrie adviseren wij een EPDM-afdichting – op aanvraag. Voor agressieve media, aardoliederivaten of organische oplosmiddelen kiest u een VITON (FKM)-afdichting – eveneens op aanvraag. Vermeld bij bestelling het gewenste type afdichting; de standaarduitvoering van dit product is voorzien van NBR.
De fabrikant vermeldt conformiteit met de Richtlijn Drukapparatuur (PED) en de Laagspanningsrichtlijn (LVD). Het datasheet verwijst naar oudere richtlijnaanduidingen (97/23/EC en 2006/95/EC) – momenteel gelden PED 2014/68/EU en LVD 2014/35/EU. Controleer het actuele certificaat bij de leverancier of rechtstreeks bij de fabrikant SMS Tork als u conformiteitsbewijs voor een specifiek project nodig hebt.
