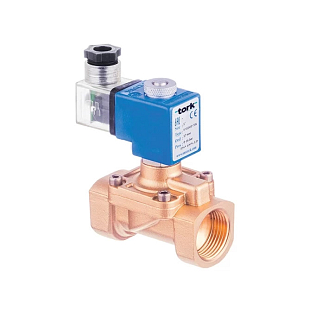

Magneetventiel Tork T-GZ102 G3/8" voor water, lucht en gas, normaal gesloten, servogestuurd, met EPDM-afdichting. Geleverd zonder spoel. Max. druk 16 bar, mediumtemperatuur tot +130 °C. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 3/8" |
| Afdichting | NBR |
| Bedrijfstemperatuur | -20...80 °C |
| Drukbereik | 0,15...16 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 10 |
| Gewicht | 0.70 kg |
Tork T-GZ102 G3/8" is een 2/2-weg normaal gesloten magneetventiel met servobesturing uit de S1020-serie, bedoeld voor water, lucht en gassen. Het ventiel wordt geleverd zonder spoel – hierdoor kan de voedingsspanning worden gekozen op basis van de specifieke toepassing en kan de spoel tijdens bedrijf eenvoudig worden vervangen. De messing behuizing met EPDM-afdichting garandeert een mediumtemperatuur tot +130 °C.
Het ventiel S1020.02 wordt toegepast overal waar de doorstroming van water, lucht of gas in een G3/8"-leiding automatisch moet worden geregeld. Typische toepassingen zijn industriële machines en productielijnen, reinigings- en spoelstations, compressoren, luchttechnische installaties of procesleidingen in de chemische en voedingsmiddelenindustrie. De EPDM-afdichting maakt het ventiel vooral geschikt voor toepassingen met heet water, stoom met lage druk of chemisch agressievere media, waarbij NBR niet zou volstaan. Levering zonder spoel (variant .125) is voordelig bij centrale besturing, wanneer het type voeding pas bij de installatie wordt bepaald, of bij vervanging van een beschadigde spoel zonder dat het volledige ventiel hoeft te worden vervangen.
De ventielbehuizing is vervaardigd uit messing, met interne onderdelen (zitting, kern, veren) van roestvast staal – een combinatie die bestand is tegen corrosie en mechanische slijtage. De EPDM-afdichting dekt een mediumtemperatuurbereik van –30 tot +130 °C en is geschikt voor heet water, stoom, verdunde zuren en logen. De schaduwring is van koper volgens EN 12735-1. De servobesturing (ΔP min. 0,15 bar) zorgt voor betrouwbaar openen en sluiten bij een laag spoelvermogen. Het ventiel kan in elke positie worden gemonteerd zonder invloed op de werking; de spoel moet verticaal georiënteerd zijn. De DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) maakt een snelle aansluiting van elke compatibele spoel uit de C400-serie mogelijk. Beschermingsgraad IP65 beschermt het elektrische deel tegen het binnendringen van stof en waterstralen; op aanvraag is IP68 beschikbaar.
Technische parameters:
De variant .125 (zonder spoel) maakt het mogelijk om de voedingsspanning onafhankelijk te kiezen volgens het besturingssysteem van de installatie – dezelfde ventielbehuizing kan daardoor worden gebruikt met zowel AC- als DC-spoelen in het bereik van 12–230 V. Voor dit ventiel zijn spoelen uit de C400-serie bedoeld (bijv. C40024VAC15VA voor 24 V AC of C40024VDC18W voor 24 V DC). De spoel wordt op de kern geplaatst en met een moer vastgezet – vervanging duurt slechts enkele minuten zonder dat de leiding hoeft te worden gedemonteerd. Geef bij het bestellen van een spoel altijd de voedingsspanning en frequentie op.
Het ventiel S1020.02 maakt gebruik van servobesturing – het openen van het membraan wordt verzorgd door het drukverschil tussen inlaat en uitlaat. Daarom moet altijd een minimale verschildruk van 0,15 bar aanwezig zijn; bij een lagere of nul verschildruk (ΔP = 0) opent het ventiel niet betrouwbaar. Als uw toepassing werkt met een druk dicht bij nul of met gelijke drukken aan beide zijden (bijv. zwaartekrachtsystemen, vrije afvoer), moet een direct werkend ventiel (Direct Acting, ΔP = 0) worden gekozen – bijvoorbeeld uit de S1020.00/01-serie.
EPDM-afdichting (–30 °C … +130 °C) is geschikt voor heet water, stoom met lage druk, verdunde zuren, logen en veel industriële oplossingen. Ongeschikt is het voor minerale oliën, koolwaterstofbrandstoffen en de meeste organische oplosmiddelen – kies voor deze media Viton (–20 °C … +160 °C). NBR (–20 °C … +80 °C) is de standaardkeuze voor lucht, neutraal water en lichte oliën bij normale temperaturen en biedt de laagste prijs. Bij twijfel over de compatibiliteit van het medium dient u de chemische bestendigheid van EPDM te overleggen met de fabrikant of leverancier.
De ventielbehuizing kan in elke positie in de leiding worden gemonteerd – horizontaal, verticaal of schuin – zonder invloed op de werking en dichtheid. De enige beperking betreft de spoel: deze moet verticaal georiënteerd zijn (spoelkern verticaal), zodat de kern door de zwaartekracht correct naar de rustpositie terugkeert. De fabrikant adviseert ook om vóór het ventiel een filter te installeren om te voorkomen dat de zitting vervuild raakt door verontreinigingen uit de leiding.
Volgens het datasheet worden ventielen uit de S1020-serie vermeld als conform de richtlijn drukapparatuur PED (in het datasheet genoemd als 97/23/EC – momenteel van kracht is 2014/68/EU) en de laagspanningsrichtlijn LVD (genoemd als 2006/95/EC – momenteel van kracht is 2014/35/EU). Beschermingsgraad IP65 voldoet aan ISO 60529. Isolatieklasse H van de spoel (180 °C) is gebaseerd op IEC 85. BSP-schroefdraadaansluiting volgens ISO 228-1. Vraag het exacte PED-certificaatnummer en de actuele CE-conformiteitsverklaring op bij de leverancier.
