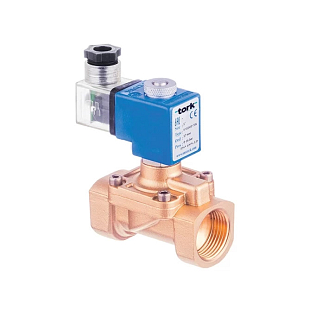

Magneetventiel Tork T-GZ103 G1/2" voor water, lucht en gas. Normaal gesloten, servogestuurd, NBR-afdichting. Geleverd zonder spoel. Max. druk 16 bar, min. 0,15 bar. Meer informatie
Op bestelling
| Aansluitmaat | 1/2" |
| Afdichting | NBR |
| Bedrijfstemperatuur | -20...80 °C |
| Drukbereik | 0,15...16 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 15 |
| Gewicht | 0.00 kg |

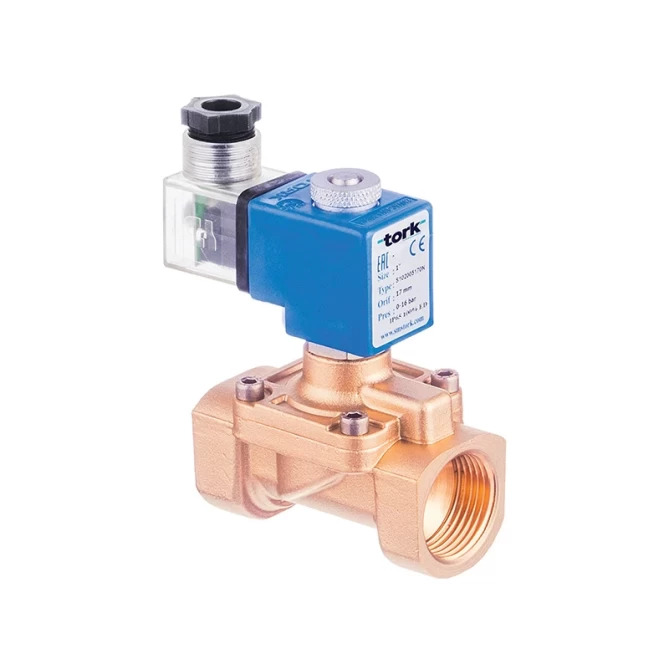

Tork T-GZ103 G1/2" is een 2/2-weg magneetventiel voor water, lucht en gas. Het betreft een servogestuurde, normaal gesloten (NC) uitvoering met NBR-afdichting, geleverd zonder spoel – de spoel kiest u afzonderlijk op basis van de voedingsspanning en de gewenste beschermingsgraad.
Het ventiel uit de S1020-serie (T-GZ103) is bedoeld voor industriële en commerciële toepassingen waarbij de doorstroming van water, lucht of gas op afstand geschakeld moet worden. Typische toepassingen zijn leidingsystemen voor proceswater, pneumatische circuits, irrigatiesystemen of als afsluitelement in industriële machines. Dankzij de G1/2" BSP-aansluiting en de compacte messing behuizing kan het eenvoudig worden geïntegreerd in gangbare leidinginstallaties.
De ventielbehuizing is van messing, de interne onderdelen (zitting, kern, veren) zijn van roestvast staal. De NBR-afdichting is geschikt voor bedrijfstemperaturen van –20 °C tot +80 °C. De servogestuurde bediening maakt werking mogelijk bij een minimale verschildruk van 0,15 bar, met een doorlaatdiameter van 14,5 mm en een doorstroomcoëfficiënt Kv = 62 l/min. Het ventiel is voorzien van een standaard DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor aansluiting van een willekeurige spoel uit de C400-serie. De beschermingsgraad zonder spoel is afhankelijk van de gekozen spoel – standaard spoelen bereiken IP65.
Technische parameters:
De uitvoering zonder spoel (suffix .N in het bestelnummer) maakt het mogelijk om een spoel te kiezen die exact past bij de voedingsspanning van uw installatie en de gewenste beschermingsgraad. Voor het ventiel S1020.03 zijn spoelen uit de C400-serie met DIN 43650-connector geschikt – beschikbaar voor AC 12/24/48/110/230 V of DC 12/24/48/110 V. Standaard spoelen hebben een vermogen van 15 VA (AC) of 18 W (DC), isolatieklasse H en beschermingsgraad IP65. Bestel de spoel afzonderlijk en vermeld bij de bestelling de gewenste spanning.
Het G1/2"-ventiel en de grotere maten uit de S1020-serie zijn servogestuurd – voor het openen maken ze gebruik van de druk van het medium zelf. Daarom hebben ze een minimale verschildruk van ten minste 0,15 bar tussen inlaat en uitlaat nodig. Voor toepassingen zonder permanent drukverschil (ΔP = 0) zijn de direct werkende varianten S1020.00 en S1020.01 (G1/8", G1/4") bedoeld.
De NBR-afdichting is geschikt voor neutraal water, lucht en gas binnen een temperatuurbereik van –20 °C tot +80 °C. Voor warm water of stoom adviseren wij de variant met EPDM (tot +130 °C). Voor agressieve chemische media of koolwaterstoffen is een uitvoering met Viton beschikbaar (tot +160 °C). Alles is op aanvraag leverbaar – bij de bestelling hoeft u alleen het gewenste type afdichting op te geven.
De ventielbehuizing kan in elke positie worden gemonteerd – de montagepositie heeft geen invloed op de werking. De spoel moet verticaal worden geplaatst (spoelas verticaal), anders bestaat het risico op verslechtering van het magnetische circuit en de schakelbetrouwbaarheid. Ook wordt aanbevolen om vóór het ventiel een filter te installeren, zodat verontreinigingen de zitting niet kunnen bereiken.
