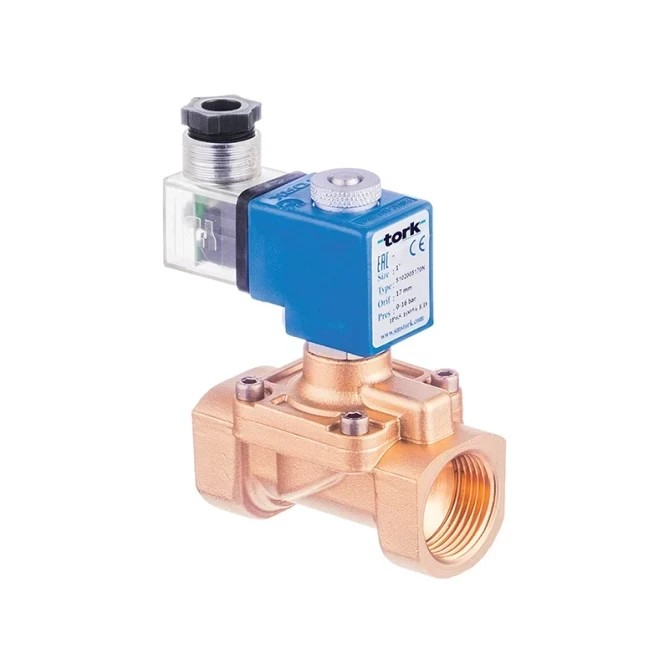

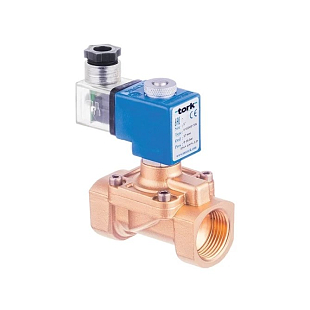

Magneetventiel Tork S1020 G3/4" met Viton-afdichting is een pilotgestuurd 2/2-weg NC-ventiel voor water, lucht en gas. Voeding 24 V AC, messing behuizing. Druk 0,15–16 bar, Kv 85 l/min. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 3/4" |
| Afdichting | Viton, NBR, EPDM |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68, IP 65 |
| Nominale diameter | DN 20 |
| Temperatuur | -20...80 °C |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Elektromagnetische klep Tork S1020 G3/4" (T-GZ104) is een normaal gesloten (NC) 2/2-weg magneetventiel met messing huis voor water, lucht en gas. Het servogestuurde werkingsprincipe zorgt voor betrouwbaar schakelen bij werkdrukken van 0,15–16 bar. De Viton-afdichting maakt gebruik mogelijk met media tot +160 °C en is bestand tegen een breed scala aan chemisch agressieve stoffen.
De S1020 G3/4"-klep is inzetbaar overal waar u de doorstroming van water, perslucht of gas op afstand of automatisch wilt schakelen. Typische toepassingen zijn industriële proceswaterleidingen, koelcircuits, pneumatische systemen, waterzuiveringsinstallaties en gasinstallaties. De Viton-afdichting maakt dit ventiel geschikt voor toepassingen met een hogere mediumtemperatuur of met media die standaard NBR zouden aantasten – bijvoorbeeld koolwaterstoffen, oliën of aardolieproducten. Montage is mogelijk in elke positie zonder beperking van de werking.
Het klephuis is van messing, de interne onderdelen (zitting, ankerbuis, veren) zijn van roestvast staal. De spoel met isolatieklasse H (180 °C) en polyester-glasimpregnatie is ontworpen voor continu bedrijf ED 100%. De elektrische aansluiting gebeurt via een standaard DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor een kabeldiameter van 6–8 mm – een connector met LED-indicatie is op aanvraag beschikbaar. Beschermingsgraad IP65 beschermt de spoel tegen stof en waterstralen; voor omgevingen met onderdompeling is IP68 op aanvraag leverbaar. Schroefdraadaansluiting G3/4" (BSP) volgens ISO 228-1; op bestelling NPT.
Technische parameters (S1020 G3/4", Viton, 24 V AC):
De G3/4"-klep werkt volgens het servogestuurde principe – voor het openen van de zitting maakt zij gebruik van de druk van het medium zelf. Het drukverschil tussen inlaat en uitlaat moet minimaal 0,15 bar bedragen, zodat het anker correct wordt opgetild. Als u schakeling nodig hebt bij nul of zeer lage verschildruk (ΔP = 0), kies dan voor de direct werkende S1020-variant in een kleinere diameter (G1/8" of G1/4").
Viton (FKM) is een fluorelastomeer met een uitstekende bestendigheid tegen koolwaterstoffen, aardolieproducten, oliën, brandstoffen en een breed scala aan agressieve chemicaliën. Het temperatuurbereik van –20 °C tot +160 °C maakt het ook geschikt voor hete vloeistoffen. Werkt u met waterdamp of voedingsmiddelenmedia, overweeg dan een variant met EPDM-afdichting. Voor sterke zuren of speciale chemische stoffen is een variant met PTFE-afdichting beschikbaar.
Het klephuis kan in elke positie worden gemonteerd zonder beperking van de werking. De spoel moet echter verticaal worden geplaatst (met de connector bovenaan) – de fabrikant geeft dit aan als de aanbevolen positie voor optimale koeling en levensduur van de wikkeling. Horizontale of schuine montage van de spoel is technisch mogelijk, maar kan bij continu bedrijf leiden tot hogere opwarming.
De standaarduitvoering heeft beschermingsgraad IP65, die beschermt tegen stof en waterstralen. Voor toepassingen met permanente onderdompeling of intensieve reiniging (hogedrukreiniging) is op aanvraag een IP68-uitvoering beschikbaar. Als u de installatie in een explosiegevaarlijke omgeving plant, kan de klep op bestelling worden geleverd met een ATEX-spoel (explosieveilig).
Ja. De S1020-serie is beschikbaar met een breed scala aan standaard voedingen: AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA of 24 VA) en DC 12 V, 24 V, 48 V, 110 V (18 W). Op aanvraag kunnen ook niet-standaard spanningen worden geleverd. De connector is bij alle varianten identiek (DIN 43650 / Form A), waardoor vervanging van de spoel ook in het veld eenvoudig is – geef de gewenste voeding op bij uw bestelling.
