Magneetventiel Tork S1060 G3/8" met EPDM-afdichting voor water, lucht en gas. Normaal gesloten, servogestuurd, min. verschildruk 0,35 bar. Beschermingsgraad IP65, ED 100%, voeding 24V DC. Meer informatie
Op bestelling
| Aansluitmaat | 3/8" |
| Afdichting | Viton |
| Bedrijfstemperatuur | -20...160 °C |
| Drukbereik | 0,35...12 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 65 |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 10 |
| Voeding | 24 VDC |
| Gewicht | 0.00 kg |

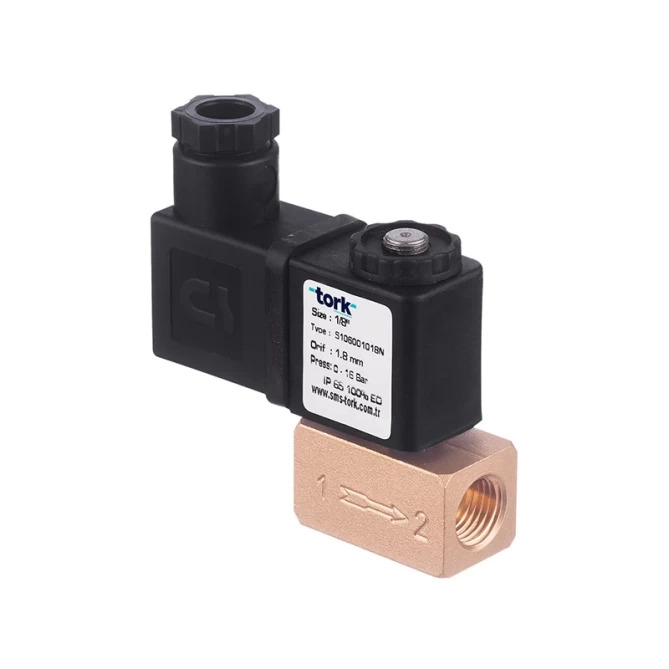

Tork S1060 is een messing solenoïdeventiel (elektromagnetisch ventiel) van het type 2/2 voor water, lucht en gas. Het wordt uitgevoerd als normaal gesloten (NC) en servogestuurd, bedoeld voor aansluiting G3/8" met EPDM-afdichting. Het ventiel is ontworpen voor industriële en technische toepassingen met continue bedrijfscyclus ED 100 %.
Het ventiel S1060 G3/8" wordt overal toegepast waar de doorstroming van water, lucht of gas in leidingen met kleine nominale doorlaat betrouwbaar geschakeld moet worden. Typische toepassingen zijn industriële machines en installaties, compressoren, koel- en airconditioningcircuits, waterautomaten, teststations of installaties in de voedingsmiddelen- en chemische industrie, waar de EPDM-afdichting bestand is tegen agressievere media en temperaturen tot +130 °C. Het ventiel kan in elke positie worden gemonteerd, maar de spoel dient verticaal georiënteerd te zijn.
Het ventielhuis is vervaardigd uit messing, de interne onderdelen uit roestvast staal en messing. De EPDM-afdichting maakt een mediumtemperatuur van –30 °C tot +130 °C mogelijk. De schaduwring is van koper volgens EN 12735-1. Het ventiel werkt als servogestuurd ventiel (ΔP min. 0,35 bar), zittingdiameter 12 mm, doorstroomcoëfficiënt Kv 48 l/min. Elektrische aansluiting via DIN 43650-connector (3-polig), beschermingsgraad IP65. Op aanvraag is een uitvoering met IP68, ATEX-spoel of oppervlaktebehandeling CR-Ni / PTFE beschikbaar.
Technische parameters:
Het ventiel S1060 G3/8" is servogestuurd en vereist een minimale verschildruk ΔP van 0,35 bar tussen inlaat en uitlaat. Zonder dit minimale drukverschil opent het ventiel mogelijk niet correct. Werkt u met nul verschildruk, kies dan voor de direct werkende variant uit de serie S1060 G1/8"–G1/4".
De fabrikant adviseert om vóór het ventiel een mediumfilter te plaatsen. Verontreinigingen in de leiding kunnen zich op de zitting of in het pilotkanaal afzetten en lekkage of storingen bij het openen en sluiten veroorzaken. Geschikt is een filter met een maaswijdte die overeenkomt met de diameter van de pilotopening — raadpleeg bij twijfel de leverancier.
Het ventielhuis kan in elke positie worden gemonteerd — de werking van het ventiel wordt niet beïnvloed door de stand van het huis. De spoel dient echter verticaal (omhoog) georiënteerd te zijn om mogelijke ophoping van condensaat bij de elektrische connector te voorkomen.
Het ventiel is verkrijgbaar met afdichtingen van NBR (–20 tot +80 °C), EPDM (–30 tot +130 °C), Viton (–20 tot +160 °C), PTFE (–10 tot +160 °C) of Ruby (–10 tot +160 °C). De keuze hangt af van het type medium en de temperatuur ervan. EPDM is geschikt voor water, stoom tot 130 °C en diverse chemicaliën, maar ongeschikt voor minerale oliën. Viton en PTFE worden gekozen voor agressievere chemische media of hogere temperaturen.
De standaarduitvoering van de S1060 is niet ATEX-gecertificeerd. Op aanvraag is echter een spoel met ATEX-certificering (explosieveilig) beschikbaar — in dat geval moet deze optie bij de bestelling worden vermeld. Voor explosiegevaarlijke omgevingen adviseren wij om de specifieke categorie en zone bij de leverancier te verifiëren.
