Magneetventiel Tork T-ZR106 G1¼" is een 2-weg NC-ventiel voor water, lucht en olie met EPDM-afdichting. Werkt vanaf 0 bar, max. druk 16 bar. Geleverd zonder spoel, spoel C50 apart selecteerbaar. Meer informatie
Op bestelling
| Aansluitmaat | 1 1/4" |
| Afdichting | Viton, NBR, EPDM |
| Drukbereik | 0...10 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water, Lucht, Gas |
| Mediumtemperatuur | -20...80 °C |
| Nominale diameter | DN 32 |
| Gewicht | 0.00 kg |

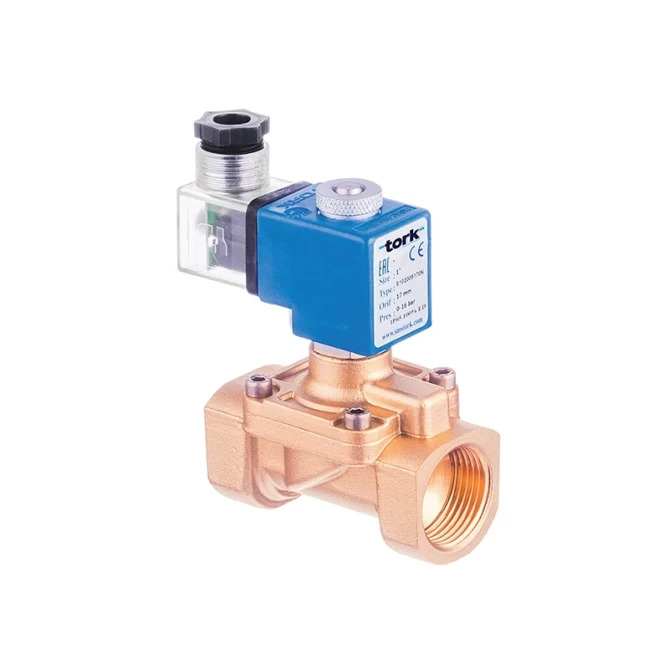

Tork T-ZR106 is een 2-weg elektromagnetische (solenoïde) klep uit de S1000-serie voor vloeistoffen en gassen. De klep is normaal gesloten (NC), servogestuurd met een minimale verschildruk van nul (ΔP = 0) en wordt geleverd zonder spoel – de C50-spoel kiest u afzonderlijk op basis van de gewenste voedingsspanning. De EPDM-afdichting zorgt voor bestendigheid tegen heet water, stoom tot 130 °C en een breed scala aan chemische media.
De T-ZR106 G1¼" klep wordt toegepast in industriële en technische installaties voor water, lucht en oliën. Hij is geschikt voor watervoorzieningssystemen, industriële automatisering, toepassingen in de voedingsmiddelen- en chemische industrie (dankzij de EPDM-afdichting), luchttechniek en machinebouw. Het servogestuurde principe met ΔP = 0 maakt betrouwbaar schakelen mogelijk, ook zonder constante overdruk in de leiding – de klep functioneert dus ook bij nul verschildruk. Montage is in elke positie mogelijk, maar de spoel moet verticaal georiënteerd zijn.
Het klephuis is vervaardigd uit messing, de interne delen (zitting, plunjerbuis, veren) zijn van roestvast staal en de schaduwring is van koper (EN 12735-1). De EPDM-afdichting maakt bedrijf mogelijk binnen een temperatuurbereik van –30 °C … +130 °C. De aansluiting is schroefdraad G1¼" (BSP volgens ISO 228-1), op aanvraag NPT. De elektrische aansluiting wordt verzorgd via een DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor een kabeldiameter van 6–8 mm. Beschermingsgraad IP65 volgens ISO 60529 is standaard; beschermingsgraad IP68 is op aanvraag leverbaar. De doorlaat (orifice) is 30 mm, de doorstroomcoëfficiënt Kv = 250 l/min.
De G1¼" klep (S1000.06) vereist een spoel uit de C50-serie. Deze is verkrijgbaar in de uitvoeringen AC 24 V/35 VA, 110 V/30 VA, 120 V/35 VA, 230 V/35 VA, 230 V/42 VA of DC 12 V/40 W en 24 V/40 W. Geef bij bestelling de spoel op volgens de voedingsspanning van uw installatie. Op aanvraag is ook een spoel met LED-indicator of PWM-voet verkrijgbaar.
De aanduiding ΔP = 0 (servo-assist / pilot-operated with zero differential pressure) betekent dat de klep ook opent zonder enige overdruk aan de inlaat. Gewone servogestuurde kleppen vereisen een minimale verschildruk (meestal 0,5 bar) om te openen. Dankzij de servo-assist-constructie van de S1000-serie vervalt deze eis – de klep werkt betrouwbaar vanaf 0 bar tot 16 bar (vloeistoffen).
De EPDM-afdichting is geschikt voor water (ook heet water), stoom, lucht, veel verdunde zuren en logen en media voor de voedingsmiddelenindustrie. Het bedrijfstemperatuurbereik is –30 °C … +130 °C. Daarentegen is deze niet geschikt voor aardolieproducten, minerale oliën en koolwaterstofoplosmiddelen – kies voor deze media een uitvoering met NBR- of VITON-afdichting.
Het klephuis kan in elke positie worden geïnstalleerd zonder dat dit de werking beïnvloedt. De enige voorwaarde is dat de spoel verticaal moet zijn georiënteerd (recht omhoog). Bij horizontale of schuine montage van de spoel bestaat het risico op verslechtering van het magnetische circuit en beïnvloeding van de schakelbetrouwbaarheid. Wij raden aan om bij de installatie te controleren of het leidingfilter vóór de klep schoon is – de fabrikant schrijft het gebruik van een filter vóór de klep voor.
