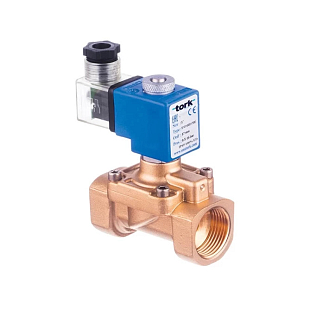

Magneetventiel voor stookolie Tork T-Y401 G1/4" met Viton-afdichting voor het afsluiten van olieleidingen. Normaal gesloten, direct werkend, vanaf 0 bar. Max. druk 20 bar, mediumtemperatuur tot 160 °C. Meer informatie
Op bestelling
| Aansluitmaat | 1/4" |
| Afdichting | Viton |
| Drukbereik | 0...20 bar |
| Functie | Zonder spanning gesloten |
| Medium | Stookolie |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 8 |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork T-Y401 G1/4" is een 2/2-weg magneetventiel voor stookolie met directe bediening (zonder minimale verschildruk). Het ventiel is normaal gesloten en opent wanneer de spoel onder spanning wordt gezet. Het huis is vervaardigd uit messing, de afdichting uit Viton dat bestand is tegen mediumtemperaturen tot 160 °C. Geschikt voor industriële en commerciële oliebrandersystemen en brandstofleidingen.
Het ventiel is primair bedoeld voor brandstofleidingen met stookolie (extra lichte stookolie, lichte stookolie), waar het zorgt voor het automatisch afsluiten of openen van de doorstroming bij het starten en uitschakelen van de brander. Typische toepassingen zijn industriële en commerciële ketelhuizen met oliebranders, brandstofcircuits van warmteaggregaten, industriële ovens en drooginstallaties met olieverwarming. Dankzij de mogelijkheid tot montage in elke positie en het direct werkende principe (functioneel vanaf 0 bar) is het ventiel ook geschikt voor toepassingen waar geen constante inlaatdruk beschikbaar is.
Het ventielhuis is vervaardigd uit messing, de interne functionele onderdelen (zitting, ankerbuis, veren) uit roestvast staal. De afdichting is standaard van Viton (bestendigheid –10 tot +160 °C), dat geschikt is voor aardoliederivaten en oliën. De spoel van isolatieklasse H (180 °C) met glasvezelimpregnatie garandeert continu bedrijf (ED 100%). De elektrische aansluiting is via een standaard DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor kabel Ø 6–8 mm. Beschermingsgraad IP65 (standaard), op aanvraag IP68. BSP-aansluiting G1/4" (op aanvraag NPT). Afmetingen van het ventiel (G1/4"): huislengte A = 90 mm, hoogte B = 90 mm, hoogte met spoel C = 32 mm, diepte D = 39 mm, diameter van de booropening E = 78 mm, steek F = 25,6 mm, H = 22,3 mm.
Technische parameters – T-Y401 G1/4" / S4010.01.032:
Nee. Het T-Y401 G1/4"-ventiel is direct werkend (ΔP = 0) en werkt dus vanaf nul verschildruk. Het vereist geen minimale inlaatdruk van het medium om te openen, in tegenstelling tot servogestuurde ventielen (geldt voor de varianten G1/8" en G1/4"). Grotere aansluitmaten van de S4010-serie (vanaf G3/8" en groter) zijn servogestuurd en vereisen min. 0,5 bar.
Ja, de fabrikant adviseert om ventielen uit de S4010-serie altijd met een filter te gebruiken. Verontreinigingen in de olie kunnen de ventielzitting beschadigen of een correcte afdichting verhinderen, wat lekkage veroorzaakt. Voor een boringdiameter van 3,2 mm is de installatie van een fijn brandstoffilter (ca. 100–150 µm) vóór het ventiel een voorwaarde voor betrouwbare werking.
Het ventielhuis kan zonder functieverlies in elke positie worden gemonteerd. De spoel moet echter verticaal worden geplaatst – deze voorwaarde is door de fabrikant als verplicht opgegeven. Horizontale of schuine montage van de spoel kan de werking van de elektromagneet en de levensduur van de spoel negatief beïnvloeden.
Ja. Het ventiel is verkrijgbaar met standaardspoelen voor 12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC en 230 V AC. Op aanvraag kan een spoel met indicatie-led, PWM-socket of in ATEX-uitvoering (explosiegevaarlijke omgeving) worden geleverd. Bij bestelling moet de voedingsspanning van de spoel worden gespecificeerd.
Het ventiel voldoet aan de eisen van de PED-richtlijn (drukapparatuur) en de LVD-richtlijn (laagspanning). Let op: in het datasheet wordt verwezen naar oudere revisies van de richtlijnen (PED 97/23/EC en LVD 2006/95/EC) – momenteel gelden PED 2014/68/EU en LVD 2014/35/EU. Wij adviseren de actuele conformiteit bij de leverancier te verifiëren. De schroefdraadaansluiting komt overeen met BSP G (ISO 228-1).
